модель 2001 года
- Модель Expedition 425
- Код модели XPEDITION 425 (A01CK42AA)

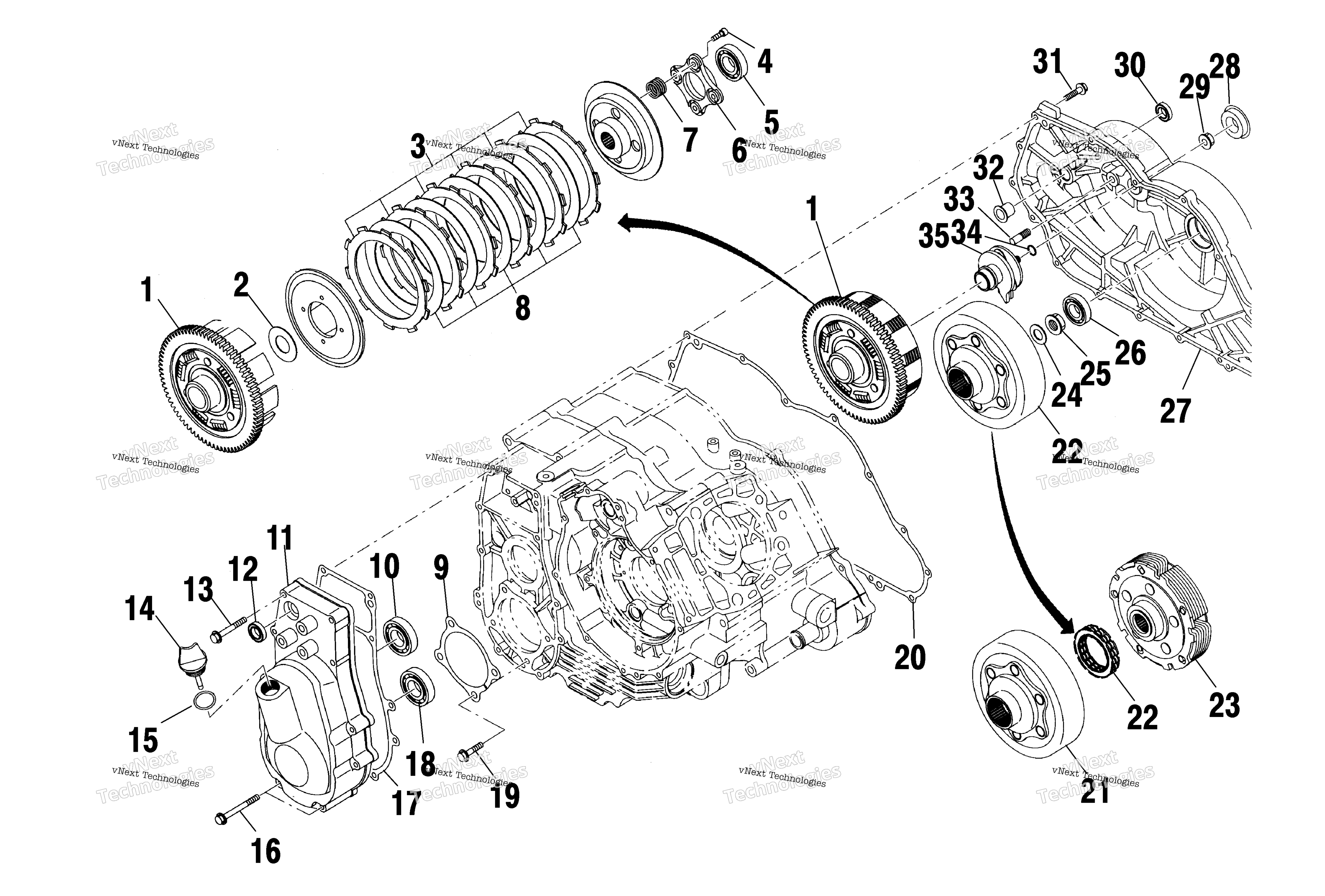

Схема сцепления для XPEDITION 425 (A01CK42AA)
Схема
Детали
Номер
Наименование детали
Цена
1
CLUTCH,OUTER COMPLETE art. 3086275
По запросу
1
CLUTCH AY,(MULTIPLE) (Incl. 1-8) art. 3086274
По запросу
2
WASHER,THRUST art. 3086278
По запросу
3
CLUTCH,DISK art. 3086276
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
BEARING,BALL art. 3086282
По запросу
6
PLATE,LIFTER art. 3086280
По запросу
7
SPRING art. 3086279
По запросу
8
CLUTCH,PLATE art. 3086277
По запросу
9
SHIM (DRIVE PINION).275MM (.275) art. 3086270
По запросу
9
SHIM (DRIVE PINION).225MM (.225) art. 3086269
По запросу
9
SHIM (DRIVE PINION).175MM (.175) art. 3086268
По запросу
9
SHIM (DRIVE PINION).5MM (.5) art. 3086267
По запросу
9
SHIM (DRIVE PINION).3MM (.3) art. 3086266
По запросу
9
SHIM (DRIVE PINION).25MM (.25) art. 3086265
По запросу
9
SHIM (DRIVE PINION).2MM (.2) art. 3086264
По запросу
9
SHIM (DRIVE PINION).15MM (.15) art. 3086263
По запросу
10
BEARING,BALL art. 3086261
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
ASM.,REDUCTION COVER (Incl. 10-12,14,15,18) art. 3086256
По запросу
12
SEAL,OIL art. 3086258
По запросу
13
BOLT,FLANGE art. 3086288
По запросу
14
PLUG art. 3086502
По запросу
15
O-RING art. 3086260
По запросу
16
BOLT, FLANGE art. 3084179
По запросу
17
GASKET art. 3086283
По запросу
18
BEARING-BALL art. 3086503
По запросу
19
BOLT,FLANGE art. 3086287
По запросу
20
GASKET-CLUTCH COVER art. 3086284
По запросу
21
DRUM,OUTER art. 3086272
По запросу
22
ASM.,CLUTCH (CENTRIFUGAL) (Incl. 21-23) art. 3086504
По запросу
23
PLATE,ASM. art. 3086505
По запросу
24
WASHER-LOCK art. 3086381
По запросу
25
NUT,LOCK art. 3086378
По запросу
26
BEARING-BALL art. 3086254
По запросу
27
CLUTCH COVER ASM. (Incl. 26,27,29,30,32-35) art. 3086246
По запросу
27
DESC NOT_AVAILABLE art. 3086247
По запросу
28
PLUG, BLIND art. 3086255
По запросу
29
NUT-FLANGE art. 3086253
По запросу
30
SEAL-OIL art. 3086249
По запросу
31
FLANGE BOLT art. 3084874
По запросу
32
FLANGE,BUSH art. 3086248
По запросу
33
PIN,(CLUTCH COVER) art. 3086251
По запросу
34
O-RING art. 3086252
По запросу
35
LEVER,RELEASE art. 3086250
По запросу
