модель 2001 года
- Модель Magnum 325
- Код модели 325 MAGNUM 4X4 HDS (A01CD32FB)

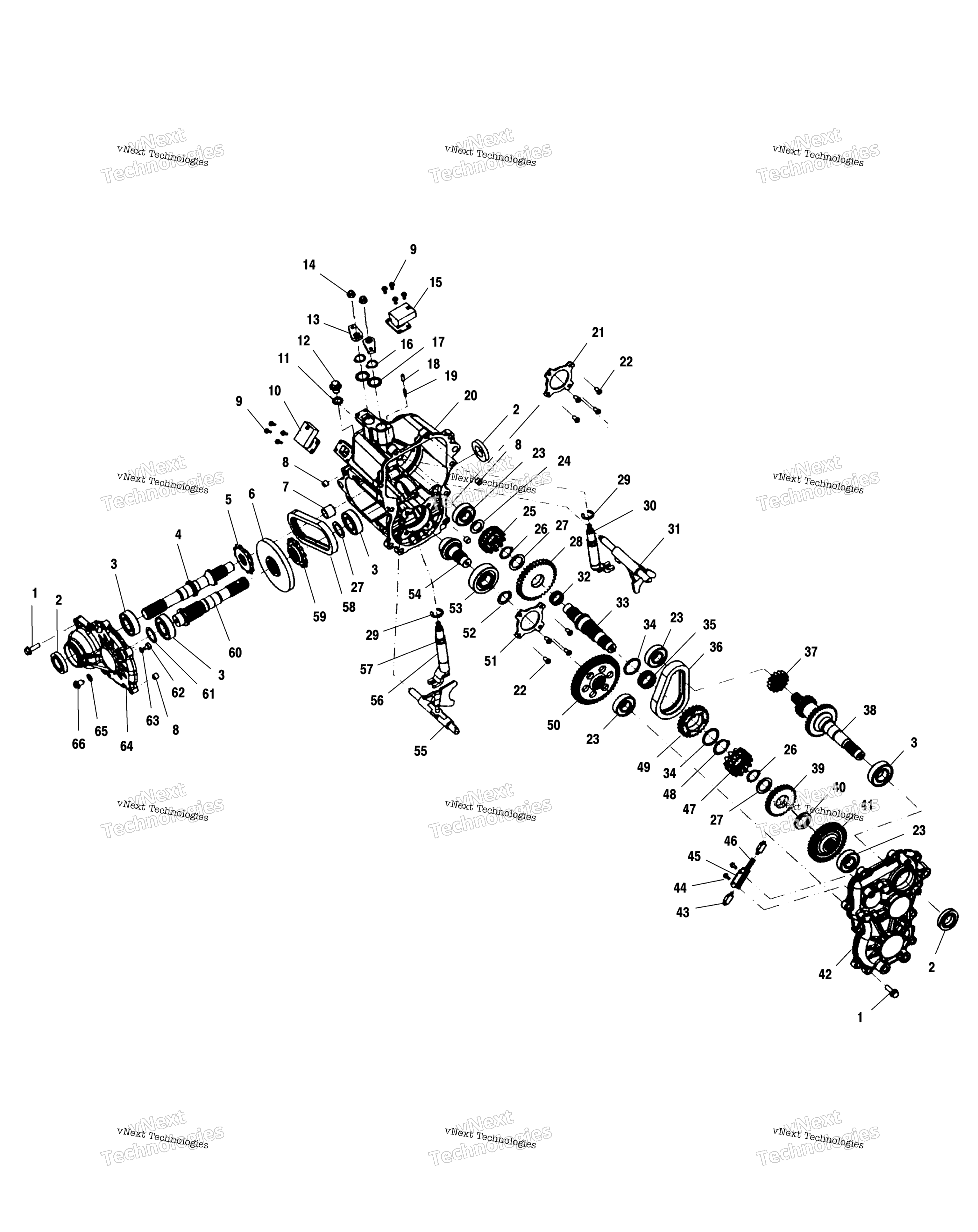

Схема основного Gearcase A01cd32aa для 325 MAGNUM 4X4 HDS (A01CD32FB)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS (FB) art. 9990000
По запросу
1
SCREW art. 3233252
По запросу
2
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
3
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
4
Вал КПП Polaris art. 3233625
По запросу
5
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
SPROCKET, 22 TOOTH (FB) art. 3233844
По запросу
6
SUBASM-GRND SPIRL BVL(411467) [Incl. 54] art. 3234912
По запросу
7
GARLOCK BUSHING art. 3233552
По запросу
8
KNOCK PIPE art. 3233529
По запросу
9
SCREW art. 3233749
По запросу
10
GEAR INDICATION SWITCH (AA)(AB) art. 3234001
По запросу
11
NYLON WASHER art. 3233872
По запросу
12
OIL FILL PLUG art. 3233711
По запросу
13
BELLCRANK art. 3233153
По запросу
14
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
15
SWITCH-GEAR INDICATION 3 POS (Qty. 2 for FB) art. 3234019
По запросу
16
RETAINING RING art. 3233045
По запросу
17
WASHER art. 3233040
По запросу
18
PLUG,VENT CAP (AA)(AB) art. 3233286
По запросу
19
VENT art. 3233037
По запросу
20
GEARCASE-MAIN (FB) art. 3233765
По запросу
20
GEARCASE,RH (AA)(AB) art. 3233902
По запросу
21
PLATE-PARKLOCK (FB) art. 3233757
По запросу
22
SCREW (Qty. 8 for FB) art. 3233608
По запросу
23
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
24
WASHER art. 3233628
По запросу
25
ENGAGEMENT DOG, LOW (AA)(AB) art. 3233732
По запросу
25
ENGAGEMENT-LOW/PARK (FB) art. 3233758
По запросу
26
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
27
WASHER,THRUST art. 3233619
По запросу
28
GEAR-36T (FB) art. 3233760
По запросу
28
GEAR,35T (AA)(AB) art. 3233631
По запросу
29
RING,RETAINING art. 3233618
По запросу
30
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
31
Fork, Shift, H/R art. 3233602
По запросу
32
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 2 шт.
33
SHAFT-REVERSE (FB) art. 3233761
По запросу
33
SHAFT REVERSE (AA)(AB) art. 3233598
По запросу
34
WASHER art. 3233012
По запросу
35
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
36
Цепь КПП Polaris art. 3233036
По запросу
37
GEAR-16T W/19T SPLINE (AA)(AB) art. 3233770
По запросу
37
GEAR-14/19T (FB) art. 3233755
По запросу
38
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
39
GEAR, 30T art. 3233600
По запросу
40
SPACER art. 3233613
По запросу
41
GEAR-HELICAL.34T (FB) art. 3233762
По запросу
41
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
42
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
42
Gearcase, LH (AA)(AB) art. 3233610
По запросу
43
PIN,INTERLOCK art. 3233308
По запросу
44
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
45
BRACKET INTERLOCK art. 3233309
По запросу
46
SPRING art. 3233032
По запросу
47
DOG,ENGAGE,12PT,HI/REV art. 3233533
По запросу
48
RING,RETAINING art. 3233029
По запросу
49
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
50
GEAR,HELICAL,48T (AA)(AB) art. 3233709
По запросу
50
GEAR-HELICAL,50T (FB) art. 3233764
По запросу
51
COVER,BEARING art. 3233609
По запросу
52
SNAP RING art. 3233106
По запросу
53
BALL BEARING art. 3233607
По запросу
54
SUBASM-GRND SPIRL BVL(411467) [Incl. 6] art. 3234912
По запросу
55
SHIFT,FORK,LOW (AA)(AB) art. 3233605
По запросу
55
FORK-SHIFT,LOW/PARK (FB) art. 3233759
По запросу
56
SHIFT SHAFT art. 3233624
По запросу
57
O-RING art. 3233548
По запросу
58
ROLLER CHAIN,24P (AA)(AB) art. 3233626
По запросу
58
Цепь КПП Polaris art. 3233784
По запросу
59
SPROCKET,12T (AA)(AB) art. 3233620
По запросу
59
SPROCKET-22T/18T (FB) art. 3233873
По запросу
60
SHAFT,REAR OUTPUT art. 3233622
По запросу
61
SHIM KIT art. 3233611
По запросу
62
BUTTON,THRUST art. 3233582
По запросу
63
SHIM, .450 X .265 art. 3233583
По запросу
64
COVER-OUTPUT,FRONT art. 3233781
По запросу
65
PLUG WASHER art. 3233254
По запросу
66
HEX FLANGE PLUG art. 3233777
По запросу
