модель 2001 года
- Модель Magnum 325
- Код модели MAGNUM 325 4X4 (A01CD32AA)

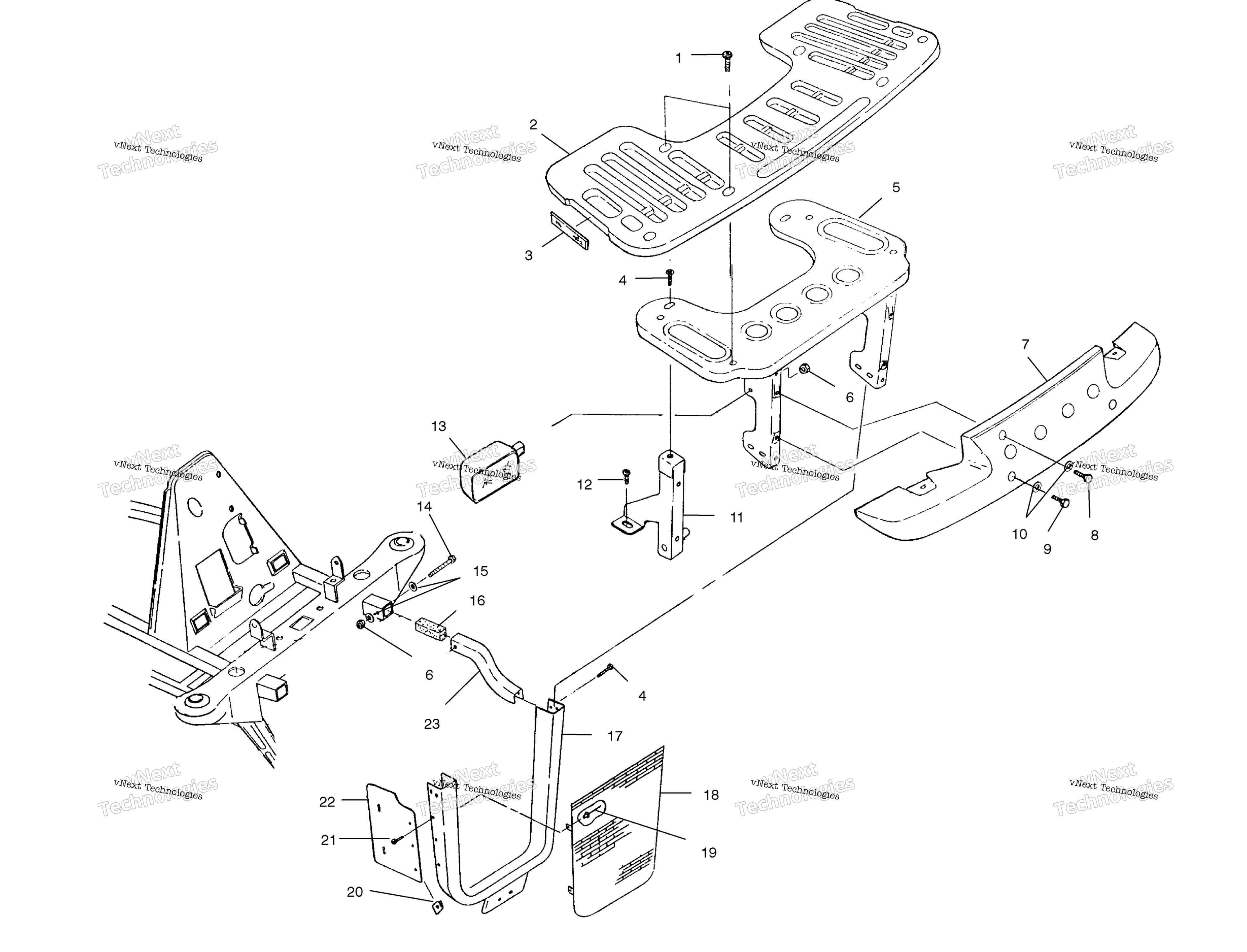

Схема передней части Rack & Bumper Mounting для MAGNUM 325 4X4 (A01CD32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FRONT RACK ASSEMBLY, GLOSS BLAC (Incl. Ref. 3 and Warning Decal) art. 2670180-070
По запросу
3
REFLECTOR AMBER art. 2670071
По запросу
4
SCREW art. 7515399
По запросу
5
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
8
BOLT(10) art. 7515391
По запросу
9
BOLT art. 7515390
По запросу
10
WASHER art. 7555954
По запросу
11
SUPPORT,FRT.RACK,LH,BLK art. 1013210-067
По запросу
11
RACK SUPPORT, FRONT, RIGHT, GS art. 1013211-067
По запросу
12
SCREW art. 7517386
По запросу
13
HEADLIGHT ASSEMBLY, LEFT, 30/30 art. 2431011
По запросу
13
ASM-HEADLIGHT,30/30W,SIDE MOUNT art. 2431012
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
Болт ведомого вариатора Polaris art. 7515382
По запросу
15
FLAT WASHER art. 7558402
По запросу
16
PLUG, FRAME art. 5810467
По запросу
17
WELD-BRUSH GUARD,BLK (FB) art. 1013772-067
По запросу
18
GRILL,BRUSHGUARD,BLK. art. 5240591-067
По запросу
19
POP RIVET art. 7621330
По запросу
20
NUT art. 7670094
По запросу
21
SCREW(10) art. 7512097
По запросу
22
SHIELD-RADIATOR,SIDE,RH (FB) art. 5433924
По запросу
22
RADIATOR SHIELD, LEFT (FB) art. 5433923
По запросу
22
SHIELD,RH RADIATOR (AA)(AB) art. 5431815
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
FRAME EXTENSION, RIGHT, GS BLK (FB) art. 5244730-067
По запросу
23
FRAME EXTENSION, LEFT, GS BLK (FB) art. 5244729-067
По запросу
23
EXTENSION,FRAME,RH,BLK (AA)(AB) art. 5244624-067
По запросу
23
EXTENSION,FRAME,LH,BLK (AA)(AB) art. 5244623-067
По запросу
