модель 2001 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A01CD50AA)

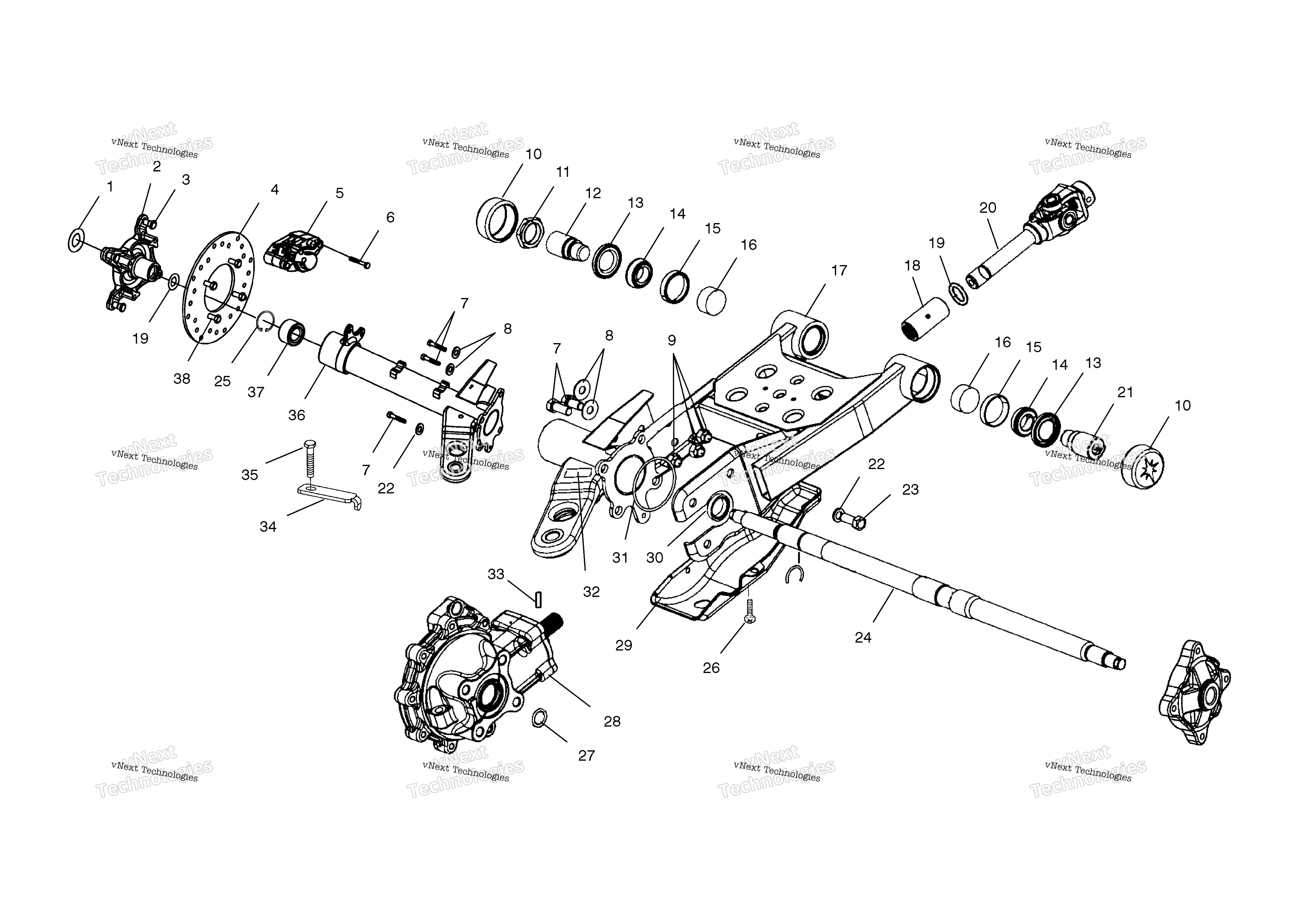

Схема swing Arm / задний Gearcase крепление A01cd50fb для MAGNUM 500 (A01CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING-0.739X0.879X0.070 art. 5412022
По запросу
2
Ступица Polaris art. 5135207
от 13 545 ₽
3
STUD art. 7515523
По запросу
4
BRAKE DISC, REAR, 8.125 X .188 art. 5244882
По запросу
5
Asm., Brake Caliper (See Rear Brake Pg. C8, Ref. 2) art. -------
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
BOLT art. 7517604
По запросу
8
Шайба Polaris art. 7555721
По запросу
9
NUT FLEXOC, art. 7542703
По запросу
10
CAP,SWINGARM PIVOT art. 5411532
По запросу
11
NUT,JAM,SWINGARMPIVOT art. 5131863
По запросу
12
SWINGARM PIVOT, THREADED art. 5131864
По запросу
13
SEAL,SWINGARM PIVOT art. 3610072
По запросу
14
TAPER ROLL CONE BEARING art. 3554506
от 3 371 ₽
Аналог
4 470 ₽
Требуется 2 шт.
Аналог
3 224 ₽
Требуется 2 шт.
Подписаться
Аналог
Ремкомплект ступицы переднего колеса Polaris ( 3554506- 2шт + 3554507- 2шт + 3610019 + 5410470 )
art. WE301044
3 371 ₽
Требуется 2 шт.
Аналог
4 470 ₽
Требуется 2 шт.
15
TAPER ROLL CUP BEARING art. 3554507
от 3 371 ₽
Аналог
4 470 ₽
Требуется 2 шт.
Аналог
Ремкомплект ступицы переднего колеса Polaris ( 3554506- 2шт + 3554507- 2шт + 3610019 + 5410470 )
art. WE301044
3 371 ₽
Требуется 2 шт.
Аналог
4 470 ₽
Требуется 2 шт.
16
SWINGARM SEAL PIVOT art. 5411602
По запросу
17
SWINGARM,ASM. (Incl. 15,16) art. 1541577
По запросу
18
Пресс масленка Polaris art. 7080433
от 315 ₽
18
PROP SHAFT COUPLING art. 5132201
По запросу
19
Кольцо резиновое Polaris art. 5411092
По запросу
20
PROP SHAFT ASSEMBLY, REAR art. 1380137
По запросу
21
PIVOT-SWINGARM,RH art. 5132683
По запросу
22
WASHER,SPLIT LOCK art. 7553201
По запросу
23
BOLT-1/2-13X1 1/4 HXHD GR5-Z art. 7517585
По запросу
24
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
25
Стопорное кольцо Polaris art. 7710507
По запросу
26
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
27
O-RING art. 5411531
По запросу
28
Asm., Gearcase, Rear (See Rear Housing Pg. C13 for Details) art. -------
По запросу
29
PAD-RUBBER art. 5811716
По запросу
29
PLATE-SKID,BLK art. 5242851-067
По запросу
29
ASM.,SKID PLATE,REAR art. 1012881
По запросу
30
COLLAR-AXLE LOCK art. 5132698
По запросу
31
O-RING art. 5411707
По запросу
32
DECAL-HITCH (1225) art. 7078261
По запросу
33
Шплинт кардана Polaris art. 7661913
от 578 ₽
34
CLAMP-BRAKE LINE,REAR art. 5245050
По запросу
35
SCREW art. 7512017
По запросу
36
AXLE,TUBE,LH,BLK,VL art. 1013264-067
По запросу
37
Подшипник передней ступицы Polaris art. 3514634
от 1 910 ₽
Аналог
Подшипники передней ступицы усиленные ( к-т 2шт ) Polaris
art. PWFWK-P02-530
5 890 ₽
Требуется 1 шт.
Подписаться
Аналог
Подшипник передней ступицы Polaris Sportsman 500/570/600/700/800 01-19, All Balls Racing
art. 25-1424
3 980 ₽
Требуется 1 шт.
38
BOLT art. 7512325
По запросу
