модель 2001 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 2X4 (A01BA50AB)

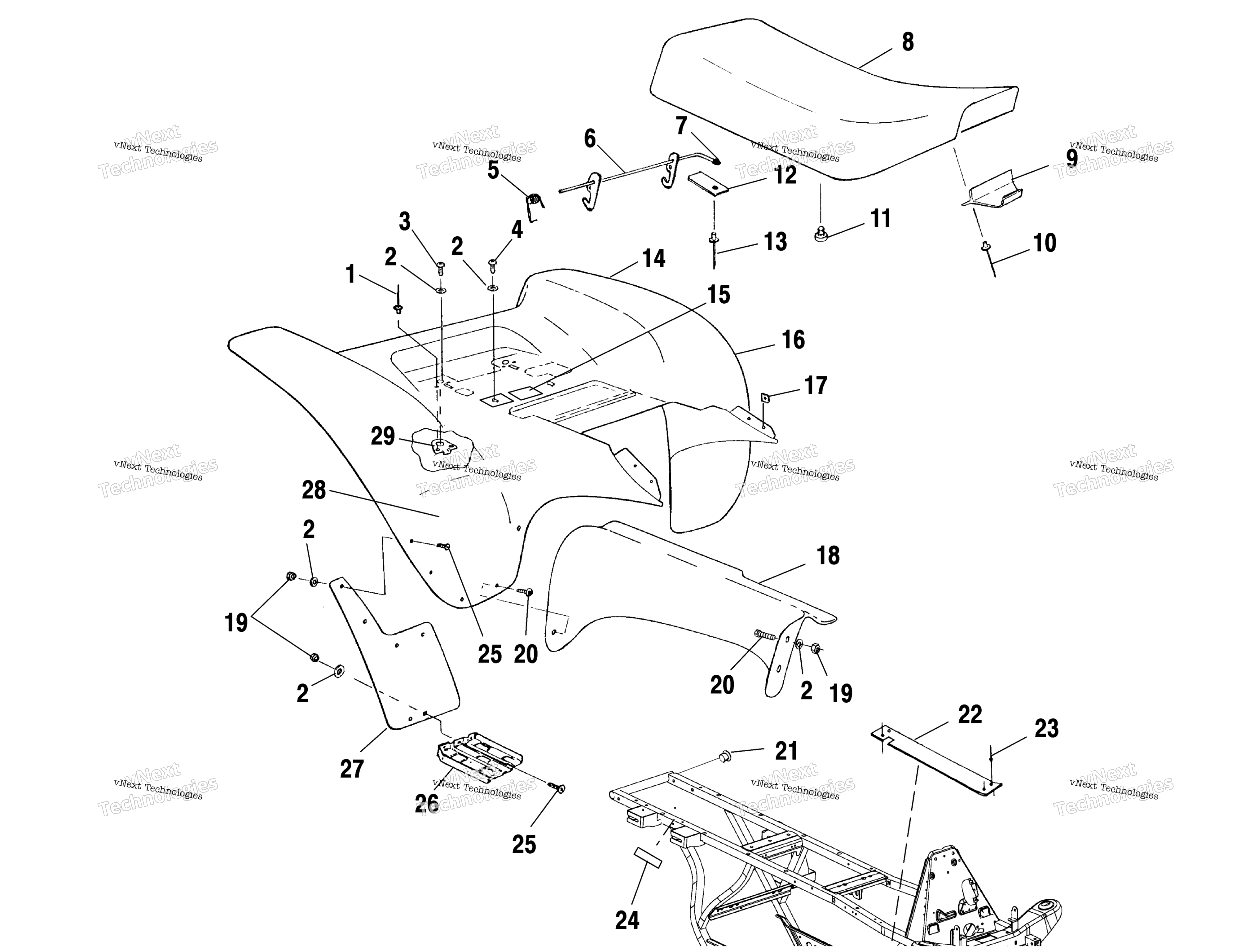

Схема задней части Cab A01ba50aa для SCRAMBLER 500 2X4 (A01BA50AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Заклепка Polaris art. 7621472
от 220 ₽
2
FLAT WASHER art. 7555859
По запросу
3
Винт Polaris art. 7512232
от 116 ₽
4
Винт Polaris art. 7512242
По запросу
5
SPRING,LATCH,LIGHT art. 7041607
По запросу
6
LATCH, SEATBACK art. 1040412
По запросу
7
LATCH, SEATBACK art. 1040412
По запросу
8
SEAT ASSEMBLY art. 2683329-070
По запросу
8
SUBSTITUTED BY 2681769-070 art. 2681769-288
По запросу
9
TONGUE,SEAT art. 5431986
По запросу
10
RIVET art. 7621479
По запросу
11
BUMPER, SHORT, RUBBER art. 5412067
По запросу
12
BRACKET, LEVER RETAINER art. 5211033
По запросу
13
Заклепка Polaris art. 7621403
По запросу
14
FOIL,SMALL art. 5810991
По запросу
15
DECAL,CARB/FILTER INFO art. 7079902
По запросу
16
CAB, REAR, BLACK METALLIC art. 5430007-177
По запросу
17
SPEED NUT art. 7670057
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
SUBSTITUTED BY 5811113 (AA) art. 5811676
По запросу
18
SHIELD,MUFFLER,GEN 3,BLACK (AA) art. 5433105-070
По запросу
19
NYLOK NUT art. 7542122
По запросу
20
SCREW art. 7517264
По запросу
21
PLUG, ENDCAP, RIBBED art. 5432831
По запросу
22
GUARD-CLUTCH,BLK art. 5247321-067
По запросу
23
Заклепка Polaris art. 7661638
По запросу
24
REFLECTOR ASSEMBLY, RED art. 2670133
По запросу
25
BOLT, BLACK art. 7512282
По запросу
26
Footpad (See Front Cab Pg. A3, Ref. 16) art. -------
По запросу
27
MUDFLAP,RH,R.HYBRID art. 5850148
По запросу
27
MUDFLAP-REAR,LH art. 5812134
По запросу
28
FOIL art. 5810957
По запросу
29
BRKT,REAR HOLDDOWN art. 5220880
По запросу
