модель 2001 года
- Модель Sportsman 400
- Код модели SPORTSMAN 400 (A01CH42AA)

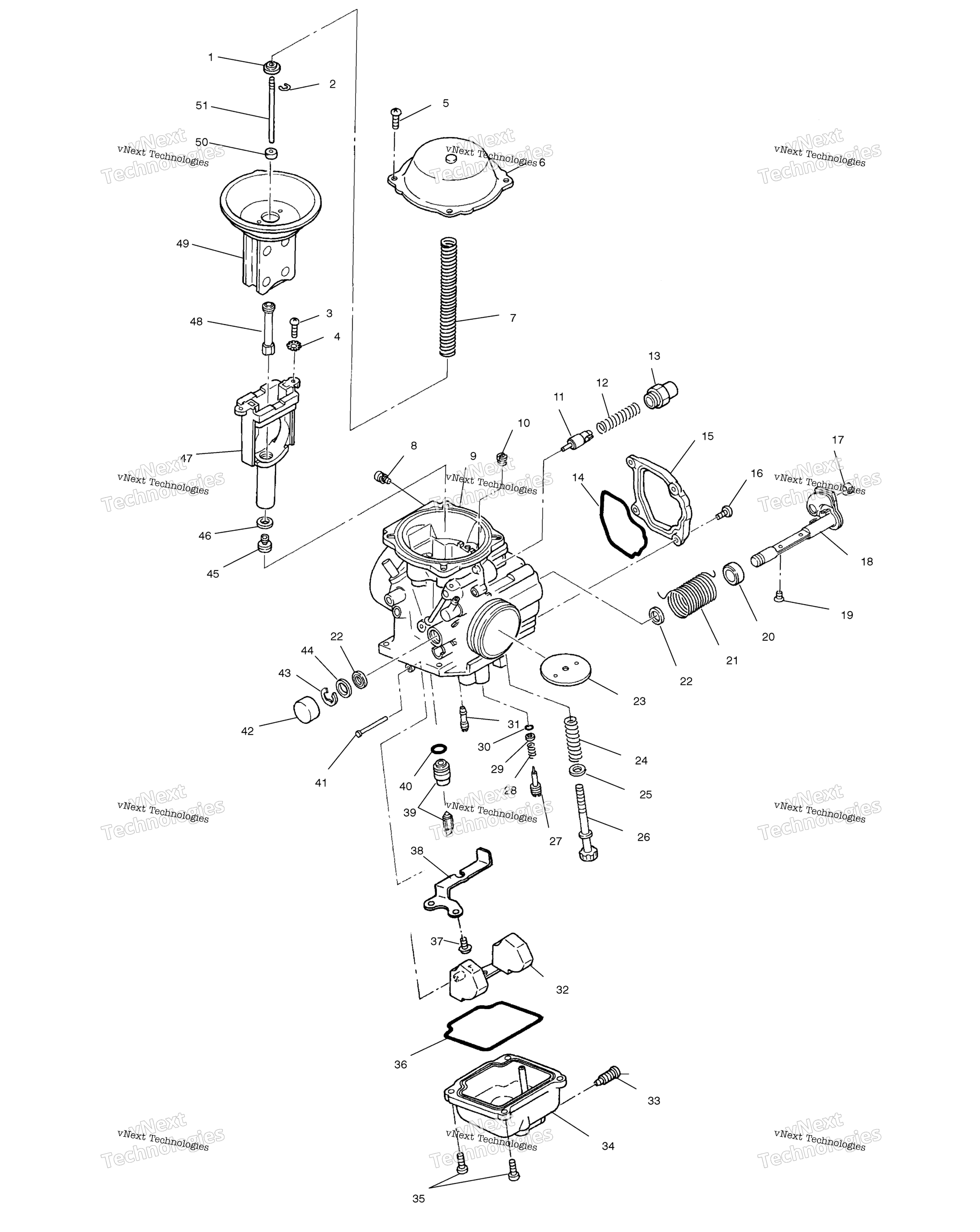

Схема карбюратора для SPORTSMAN 400 (A01CH42AA)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
E-RING art. 3130508
По запросу
3
SCREW art. 3130541
По запросу
4
WASHER,SPRING art. 3130540
По запросу
5
SCREW art. 3130924
По запросу
6
COVER ASSEMBLY art. 3130503
По запросу
7
SPRING art. 3130505
По запросу
8
SCREW AND WASHER art. 3084205
По запросу
9
ASM-CARBURETOR (Incl. 1-13,18-51) art. 3131310
По запросу
10
AIR PILOT JET (#160) art. 3130625
По запросу
11
PLUNGER ASSEMBLY art. 3130539
По запросу
12
SPRING art. 3130538
По запросу
13
GUIDE HOLDER art. 3130199
По запросу
14
O-RING art. 3130512
По запросу
15
COVER art. 3130511
По запросу
16
SCREW art. 3130535
По запросу
17
GUIDE CABLE art. 3130543
По запросу
18
SHAFT ASM,THROTTLE art. 3130513
По запросу
19
SCREW art. 3130501
По запросу
20
RING art. 3130514
По запросу
21
SPRING art. 3130589
По запросу
22
SEAL art. 3130515
По запросу
23
VALVE,THROTTLE,100 (100) art. 3130502
По запросу
24
SPRING art. 3130544
По запросу
25
RING art. 3130545
По запросу
26
ADJUSTER SCREW art. 3130546
По запросу
27
ADJUSTER art. 3130524
По запросу
28
SPRING art. 3130525
По запросу
29
WASHER LOCK art. 3130523
По запросу
30
O-RING art. 3130522
По запросу
31
JET,PILOT,#40 (#40) art. 3130624
По запросу
32
FLOAT ASSEMBLY art. 3130529
По запросу
33
SCREW art. 3130521
По запросу
34
FLOATBODY ASSEMBLY art. 3130590
По запросу
35
SCREW art. 3130520
По запросу
36
O-RING art. 3130532
По запросу
37
SCREW art. 3130591
По запросу
38
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
39
Клапан игольчатый карбюратора Polaris art. 3131360
от 6 584 ₽
40
O-RING art. 3130533
По запросу
41
FLOAT PIN art. 3130361
По запросу
42
CAP art. 3130519
По запросу
43
E-RING art. 3130518
По запросу
44
PACKING art. -------
По запросу
45
MAIN JET, #167.5 (#167.5) art. 3131144
По запросу
46
WASHER art. 3130014
По запросу
47
JETBLOCK ASSEMBLY art. 3130504
По запросу
48
NEEDLE JET (Q-0) art. 3131311
По запросу
49
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
50
RING art. 3130752
По запросу
51
NEEDLE JET (5F14) art. 3131312
По запросу
