модель 2001 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 DUSE (A01CH50AD)

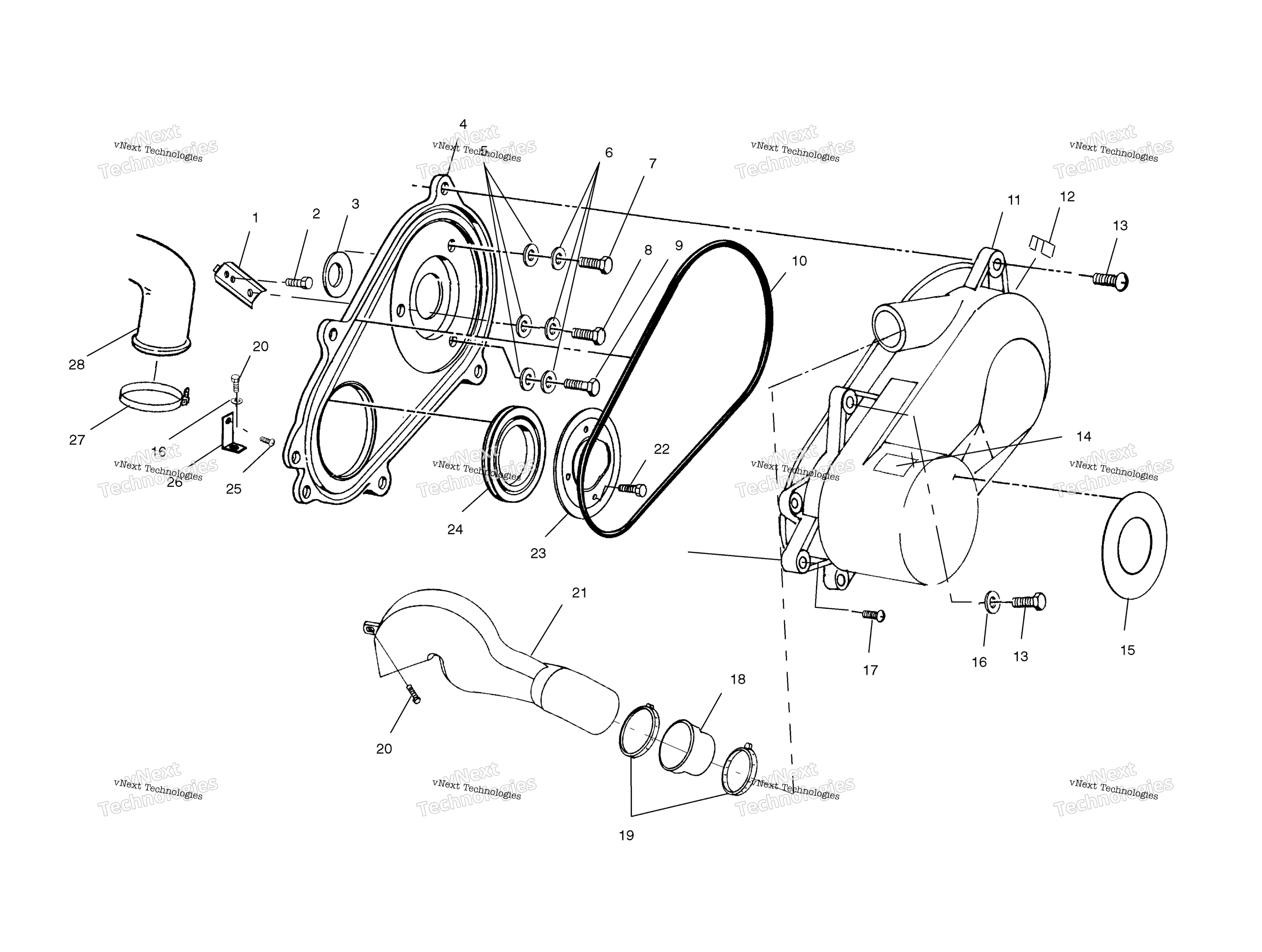

Схема сцепления Cover для SPORTSMAN 500 DUSE (A01CH50AD)
Схема
Детали

Номер
Наименование детали
Цена
1
BRKT,R.CLUTCH CVR,BLK. art. 1040519-067
По запросу
2
BOLT art. 7512240
По запросу
3
COVER CASE SEAL art. 5410489
По запросу
4
Внутренняя крышка вариатора Polaris art. 2201851
По запросу
5
WASHER art. 7555748
По запросу
6
WASHER art. 7552605
По запросу
7
BOLT art. 7512247
По запросу
8
BOLT art. 7512277
По запросу
9
BOLT art. 7512278
По запросу
10
Прокладка крышки вариатора Polaris art. 5521301
от 1 943 ₽
11
Крышка вариатора внешняя Polaris art. 5438142-070
По запросу
12
CLUTCH COVER CLIP art. 7670051
По запросу
13
Болт крышки вариатора Polaris art. 7512093
По запросу
14
DECAL,WARNING,CLUTCH CVR art. 7078689
По запросу
15
DECAL"AUTO./EBS",CLUTCH art. 7077666
По запросу
16
WASHER art. 7555935
По запросу
17
Болт-саморез Polaris art. 7512094
от 263 ₽
18
Манжета вариатора Polaris art. 5411489
По запросу
19
TIE CABLE, 14 IN art. 7080761
По запросу
20
Винт Polaris art. 7512232
от 116 ₽
21
DUCT-CLUTCH OUTLET,16.6 art. 5433980
По запросу
22
Screw and Washer (See Crankcase Pg. D2, Ref. 6) art. -------
По запросу
23
CLUTCH SEAL BRACKET art. 5242046
По запросу
24
ENGINE COVER CASE SEAL art. 5412637
По запросу
25
SCREW art. 7512095
По запросу
26
BRKT-CLUTCH COVER,BLK art. 5241156-067
По запросу
27
NARROW BAND CLAMP art. 7080511
По запросу
28
Duct, Air Inlet (See Air Box Pg. B1, Ref. 9) art. -------
По запросу
