модель 2001 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 DUSE HO (A01CH50AF)

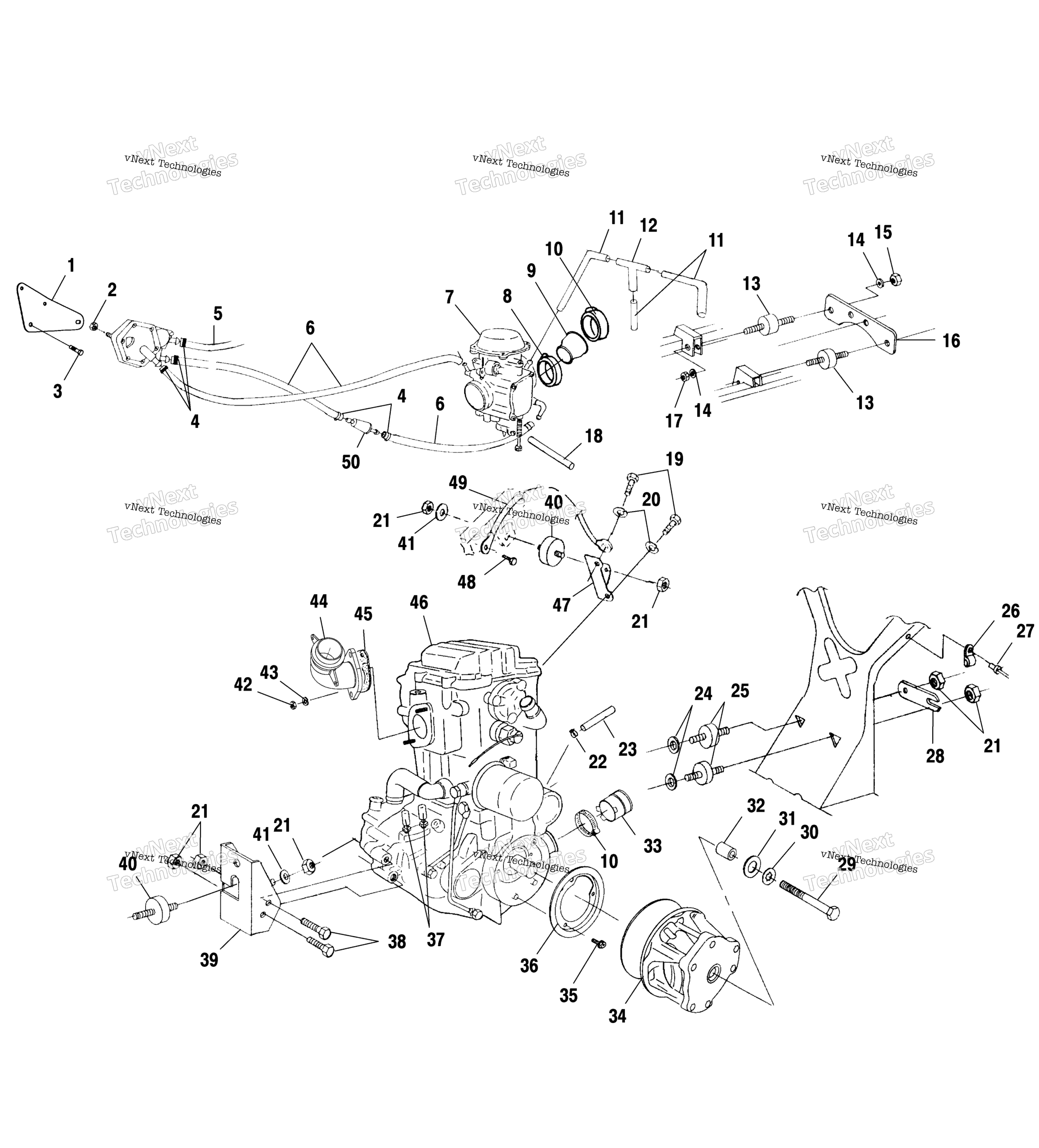

Схема двигателя Mounting A01ch50aa для SPORTSMAN 500 DUSE HO (A01CH50AF)
Схема
Детали
Номер
Наименование детали
Цена
1
STRAP-FUEL PUMP,MTG,CONSOL PLT art. 5243829
По запросу
2
Гайка Polaris art. 7546601
от 263 ₽
3
SCREW,10-24X5/8 (10) art. 7517756
По запросу
4
Хомут пружинный Polaris art. 7080003
от 116 ₽
5
HOSE,(.25 IDX1.75"LG.) art. 5811490
По запросу
6
FUEL LINE, 600 CM art. 8450040-600
По запросу
7
Asm., Carburetor (See Carburetor Pg. D8, Ref. 18) art. -------
По запросу
8
CLAMP BAND, NARROW art. 7080413
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
CARBURETOR BOOT, 40 MM (If built after 4/17/00) art. 5412004
По запросу
10
NARROW BAND CLAMP art. 7080511
По запросу
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
FITTING, TEE art. 7052075
По запросу
13
MOUNT, RUBBER art. 3110032
По запросу
14
WASHER art. 7552605
По запросу
15
HEX NUT art. 7542105
По запросу
16
STRAP-CARB MNT art. 5245055
По запросу
17
NUTSERT,HEX art. 7547069
По запросу
18
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
19
BOLT art. 7512315
По запросу
20
Шайба гровер Polaris art. 7552901
от 116 ₽
21
NUT art. 7547108
По запросу
22
CLAMP,HOSE,SPRING art. 7080694
По запросу
23
Hose, Breather (See Air Box Pg. B1, Ref. 17) art. -------
По запросу
24
FLAT WASHER art. 7555815
По запросу
25
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
26
CLAMP,NYLON,CABLE art. 7080539
По запросу
27
RIVET art. 7621462
По запросу
28
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
29
Болт подвески Polaris art. 7512566
По запросу
30
Шайба Polaris art. 7575202
от 263 ₽
31
Шайба Polaris art. 5210748
По запросу
32
Втулка Polaris art. 5430261
По запросу
33
CLUTCH INTAKE BOOT art. 5410421
По запросу
34
Asm., Drive Clutch, Braking (See Drive Clutch Pg. C2, Ref. 17) art. -------
По запросу
35
Screw and Washer (See Crankcase Pg. D2, Ref. 6) art. -------
По запросу
36
Bracket, Retainer, Seal (See Clutch Cover Pg. C4, Ref. 21) art. -------
По запросу
37
HOSE CLAMP art. 7080474
По запросу
38
SCREW art. 7515417
По запросу
39
MOUNT-ENGINE,FRONT art. 5241150
По запросу
40
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
41
WASHER art. 7555801
По запросу
42
Nut (See Cylinder Pg. D4, Ref. 22) art. -------
По запросу
43
Washer (See Cylinder Pg. D4, Ref. 23) art. -------
По запросу
44
EXHST MANIFOLD HGH TEMP POWDER art. 1261688-489
По запросу
45
Gasket, Exhaust (See Cylinder Pg. D4, Ref. 20) art. -------
По запросу
46
N/A,USE COMPONENTS (EH50PLE013) NOTE: The Short Block assembly contains a crankcase assembly, cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
47
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
48
Винт Polaris art. 7512232
от 116 ₽
49
CABLE,GND-ENGINE art. 4010132
По запросу
50
Фильтр топливный Polaris art. 2530009
По запросу
