модель 2001 года
- Модель Sportsman 90
- Код модели SPORTSMAN 90 (A01FA09CA)

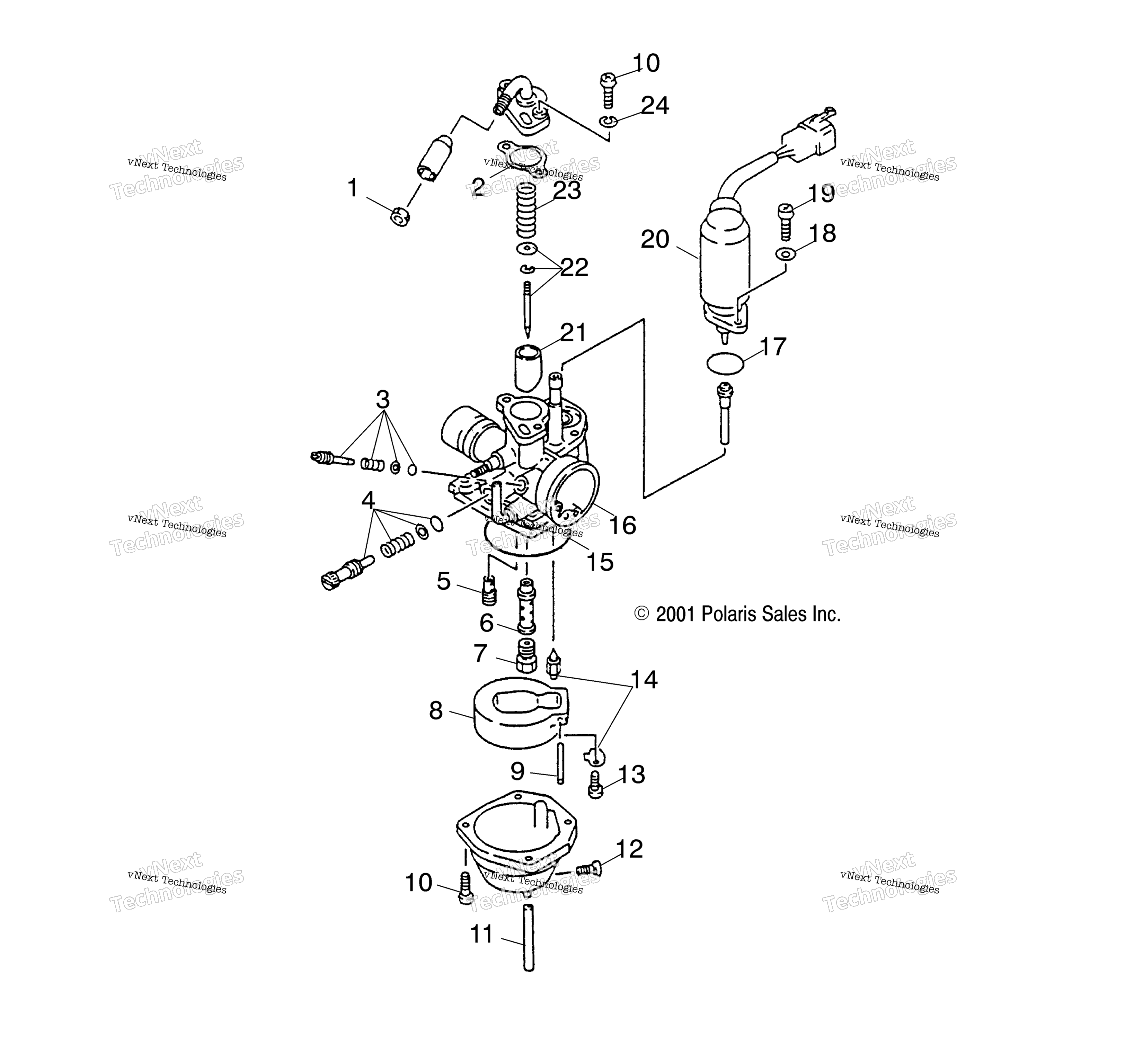

Схема карбюратора для SPORTSMAN 90 (A01FA09CA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT-CABLE ADJUST,16113-117-000 art. 0450120
По запросу
2
GASKET art. 0455385
По запросу
3
AIR SCREW SET art. 0450103
По запросу
4
THROTTLE SCREW SET art. 0450114
По запросу
5
JET-PILOT,16110-117-000 * art. 0450101
По запросу
6
NOZZLE-NEEDLE,16105-117-000 * art. 0450093
По запросу
7
JET, MAIN art. 0450097
По запросу
8
CARBURETOR FLOAT art. 0450976
По запросу
9
PIN-FLAOT art. 0450118
По запросу
10
BOLT-PAN art. 0450086
По запросу
11
TUBE-OVERFLOW,16109-117-000 art. 0450099
По запросу
12
DRAIN PLUG art. 0450105
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
FLOAT CHAMBER SEAL art. 0450095
По запросу
16
ASM-CARBURETOR (Incl. 1-23) art. 0450924
По запросу
17
RING-OIL,91314-117-000 art. 0450112
По запросу
18
WASHER-PLAIN,94111-0406510 art. 0450107
По запросу
19
BOLT-PAN,PHILLIPS(10) 93500-040 art. 0450106
По запросу
20
PLUNGER-STARTER,17215-117-000 (Incl. 16) art. 0450110
По запросу
21
VALVE-THROTTLE,16103-117-000 art. 0450089
По запросу
22
SET-NEEDLE,16104-117-000 art. 0450091
По запросу
23
SPRING-THRTTLSTOP art. 0450848
По запросу
24
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
