модель 2001 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS (A01AA32AA)

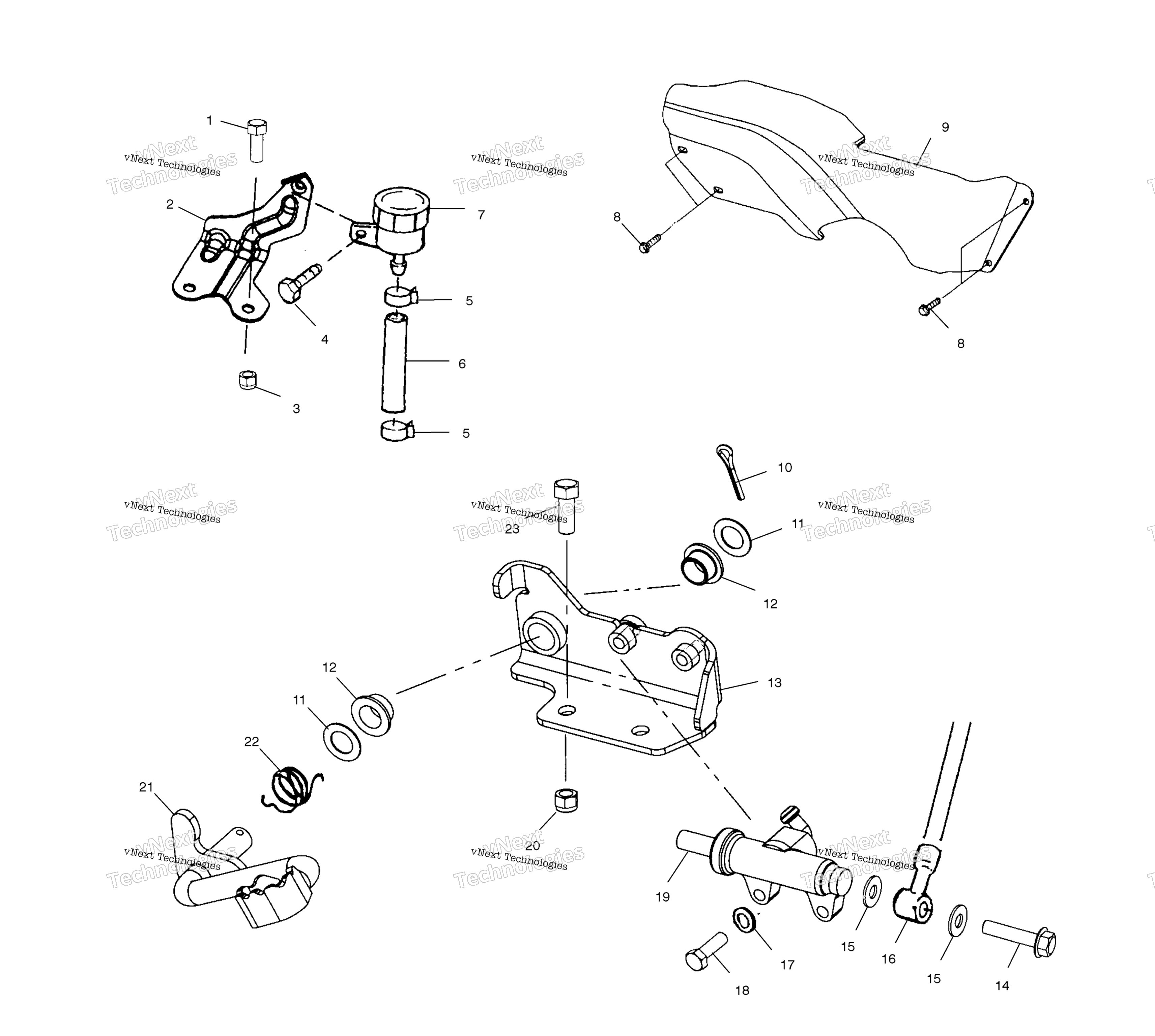

Схема заднего главного цилиндра тормоза для TRAIL BOSS (A01AA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7512113
По запросу
2
BRKT,RESERVOIR MNT,BLK art. 5244091-067
По запросу
3
Гайка Polaris art. 7542122
от 263 ₽
4
SCREW art. 7512208
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
HOSE,RES.,1/4 ID,5.78 LG art. 1910438
По запросу
7
BRAKE RESERVOIR KIT, REAR art. 1930854
По запросу
8
SCR-1/4-20X3/4-TR/TX/TAP-M art. 7517916
По запросу
9
GUARD,PROP SHAFT,SIDE art. 5433457
По запросу
10
COTTER PIN art. 7661401
По запросу
11
Шайба Polaris art. 7555919
от 1 371 ₽
12
PEDAL PIVOT BUSHING art. 5431107
По запросу
13
MOUNT,BRAKE,CDS,BLK art. 1910375-067
По запросу
14
BANJO BOLT, 10 MM X 1.25-6G art. 1910958
По запросу
15
Шайба-сальник Polaris art. 5413212
По запросу
16
Line, Foot Brake, Rear (See Rear Caliper Mounting Pg. B12, Ref. 6) art. -------
По запросу
17
SPRING LOCK WASHER art. 7552801
По запросу
18
SCREW art. 7515179
По запросу
19
FOOT BRAKE MASTER CYLINDER art. 1910791
По запросу
20
Гайка Polaris art. 7542324
от 160 ₽
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
TORSION SPRING, BRAKE art. 7041750
По запросу
23
BOLT art. 7515321
По запросу
