модель 2001 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS (A01AA32AB)

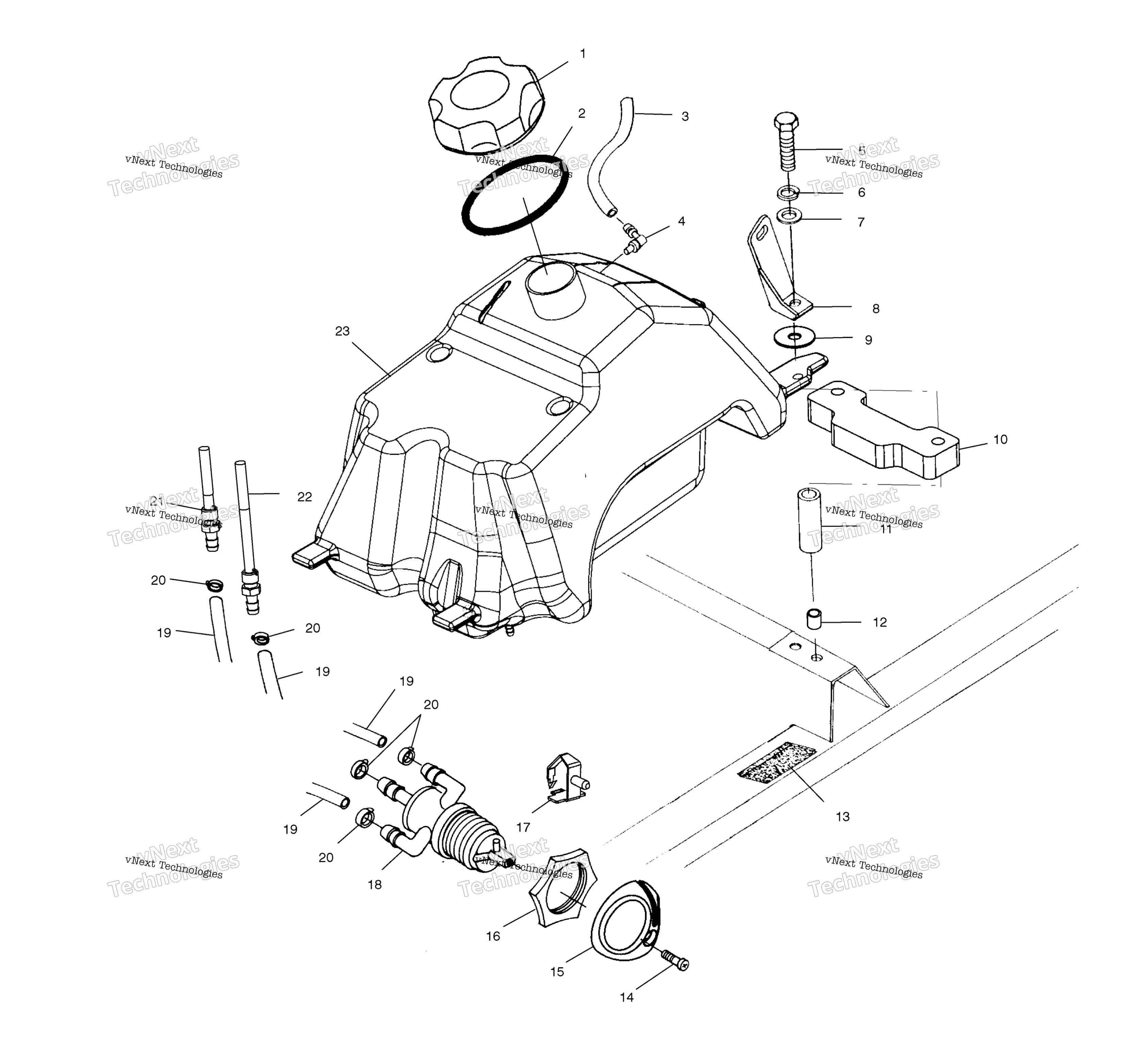

Схема топливной системы Tank A01aa32aa для TRAIL BOSS (A01AA32AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
4
TANK VENT art. 5431053
По запросу
5
BOLT art. 7512249
По запросу
6
SPRING LOCK WASHER art. 7552801
По запросу
7
FLAT WASHER art. 7555859
По запросу
8
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
8
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
9
WASHER,FLAT art. 7555959
По запросу
10
SEAL, FOAM, 2 IN art. 5811951
По запросу
11
SPACER art. 5332457
По запросу
12
NUTSERT,HEX art. 7547069
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
SCREW art. 7517505
По запросу
15
KNOB,FUEL VALVE CONTOURED,ATV art. 5433431
По запросу
16
FUEL VALVE NUT art. 5432733
По запросу
17
ROUTING CLIP art. 7670109
По запросу
18
3 WAY HORIZ PORTS VALVE art. 7052154
По запросу
19
FUEL LINE, 600 CM art. 8450040-600
По запросу
20
Хомут пружинный Polaris art. 7080003
от 116 ₽
21
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
22
FITTING,FUEL OUT,MAIN,Y art. 7052146
По запросу
23
FUEL TANK ASSEMBLY (Incl. 4,21,22) art. 2520233
По запросу
