модель 2002 года
- Модель Explorer 250
- Код модели XPLORER 4X4 (A02CG25CA)

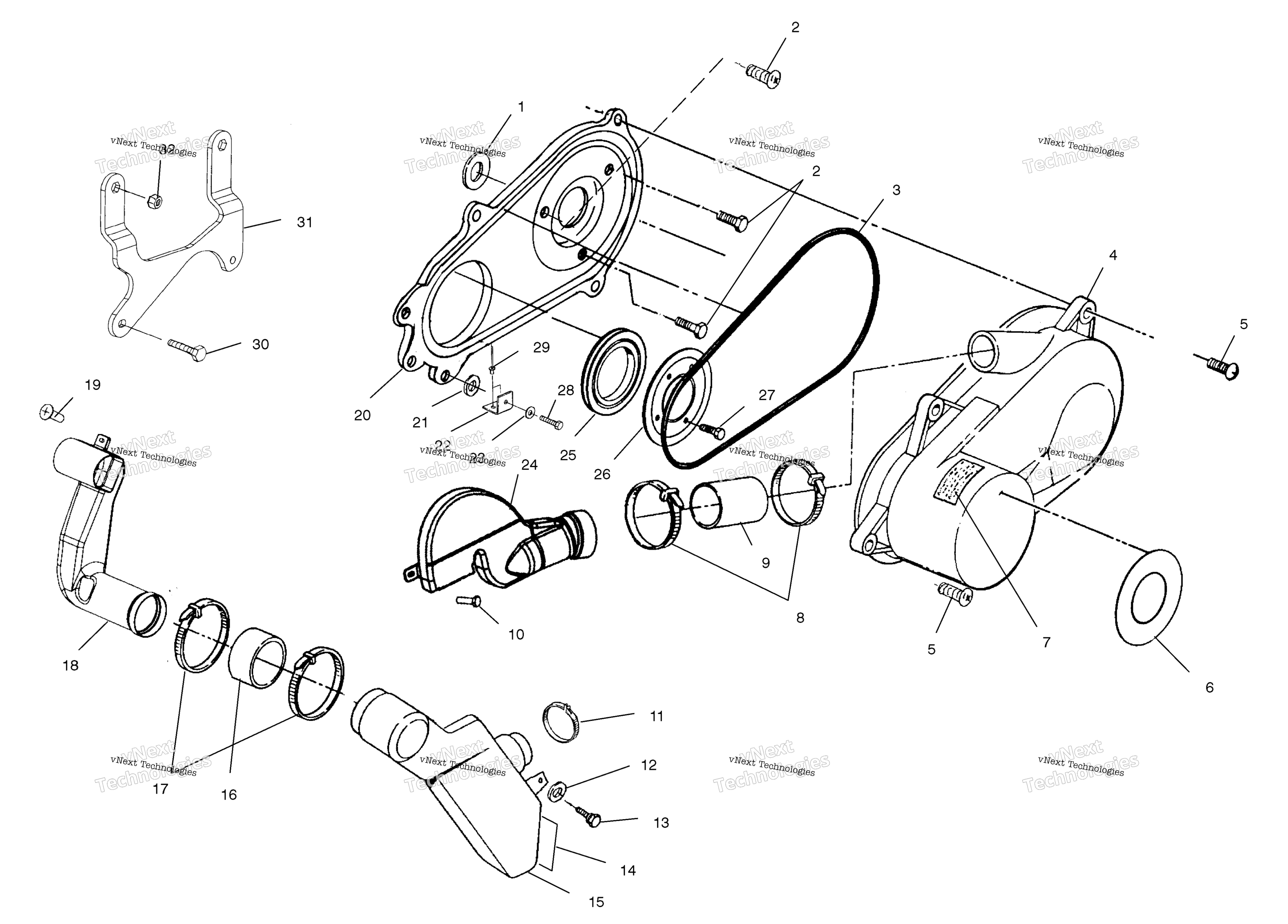

Схема сцепления Cover для XPLORER 4X4 (A02CG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAL COVER, INNER art. 5411553
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
Прокладка крышки вариатора Polaris art. 5521301
от 1 943 ₽
4
Крышка вариатора внешняя Polaris art. 5438142-070
По запросу
5
Болт-саморез Polaris art. 7512094
от 263 ₽
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
Decal, Warning, Clutch Cover art. 7078689
По запросу
8
TIE CABLE, 14 IN art. 7080761
По запросу
9
Манжета вариатора Polaris art. 5411489
По запросу
10
SCR-1/4-20X3/4-TR/TX/TAP-M art. 7517916
По запросу
11
NARROW BAND CLAMP art. 7080511
По запросу
12
WASHER,FLAT art. 7555783
По запросу
13
SCREW(10) art. 7512018
По запросу
14
FOIL-TAPE art. 5811373
По запросу
15
DUCT,CLUTCH INLET art. 5433258
По запросу
16
BOOT,CLUTCH AIR INLET,UPPER art. 5411822
По запросу
17
CABLE TIE, 11 IN art. 7080492
По запросу
18
Duct, Clutch Inlet art. 5433450
По запросу
19
SCREW art. 7512084
По запросу
20
CLUTCH COVER, INNER [Incl. 3,5,25,28] art. 2201159
По запросу
21
NYLON WASHER art. 7555932
По запросу
22
BRKT-CLUTCH COVER,FRT,PLTD art. 5247949
По запросу
23
WASHER art. 7555935
По запросу
24
AIR OUTLET DUCT art. 5434213
По запросу
25
COVER CASE SEAL art. 5410749
По запросу
26
BRKT-RETAINER,SEAL EC25PF art. 5248228
По запросу
27
SCREW AND WASHER [See Crankcase and Cylinder Pg. C8, Ref. 23] art. -------
По запросу
28
SCREW art. 7512098
По запросу
29
Заклепка Polaris art. 7661637
По запросу
30
SCREW art. 7517386
По запросу
31
BRKT,CLUTCH,LOW,BLK art. 5242208-067
По запросу
32
NUTSERT,HEX art. 7547067
По запросу
