модель 2002 года
- Модель Magnum 325
- Код модели MAGNUM 325 2X4 (A02CB32AA)

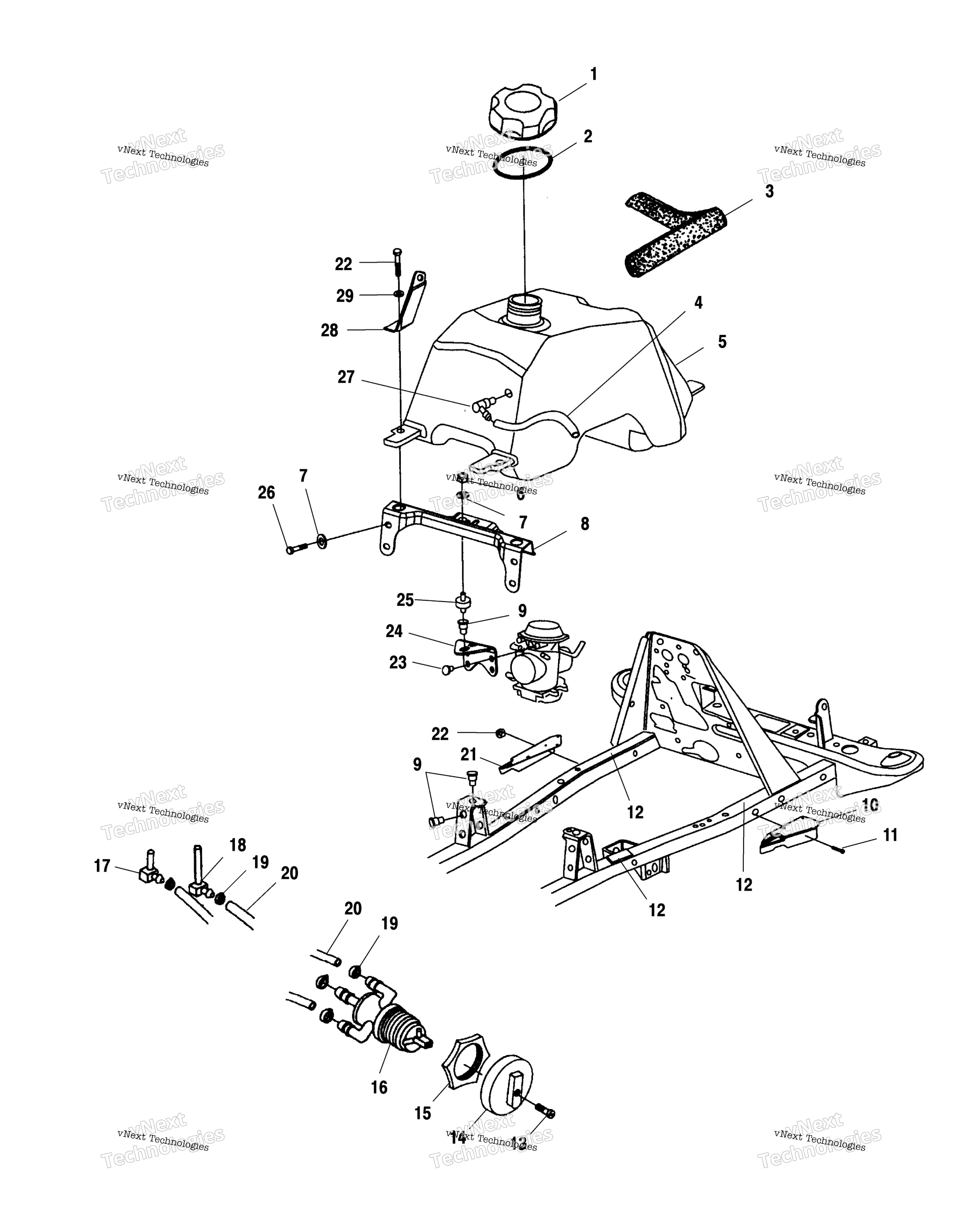

Схема топливной системы Tank And Carburetor Mounting /Ab/Fc для MAGNUM 325 2X4 (A02CB32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
FOAM-SEAL,17" art. 5811899
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
ASM-FUEL TANK (INCL. 19,20,29) art. 2520409
По запросу
6
HEX NUT art. 7542105
По запросу
6
WASHER art. 7552605
По запросу
7
FLAT WASHER art. 7555859
По запросу
8
BRKT,CARBURETOR SUPPORT,BLK art. 5245671-067
По запросу
9
NUTSERT,HEX art. 7547069
По запросу
10
SHIELD-SPLASH,RH,BLK art. 5245533-067
По запросу
11
SCREW art. 7517386
По запросу
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
SCREW art. 7517505
По запросу
14
FUEL VALVE KNOB art. 5432559
По запросу
15
FUEL VALVE NUT art. 5432733
По запросу
16
Топливный кран Polaris art. 7052161
По запросу
17
FITTING,FUEL OUT,MAIN,Y art. 7052146
По запросу
18
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
19
Хомут пружинный Polaris art. 7080003
от 116 ₽
20
FUEL LINE, 600 CM art. 8450040-600
По запросу
21
SPLASH SHIELD, LEFT, MEDIUM GLO art. 5245394-067
По запросу
22
BOLT art. 7512277
По запросу
23
SCREW AND WASHER art. 3084205
По запросу
24
MOUNT,CARBURETOR,BLK art. 5245674-067
По запросу
25
Крепление карбюратора Polaris art. 3110050
По запросу
26
BOLT art. 7512276
По запросу
27
TANK VENT art. 5431053
По запросу
28
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
28
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
29
FLAT WASHER art. 7558301
По запросу
