модель 2002 года
- Модель Scrambler 400
- Код модели SCRAMBLER 400 2X4 (A02BA38CA)

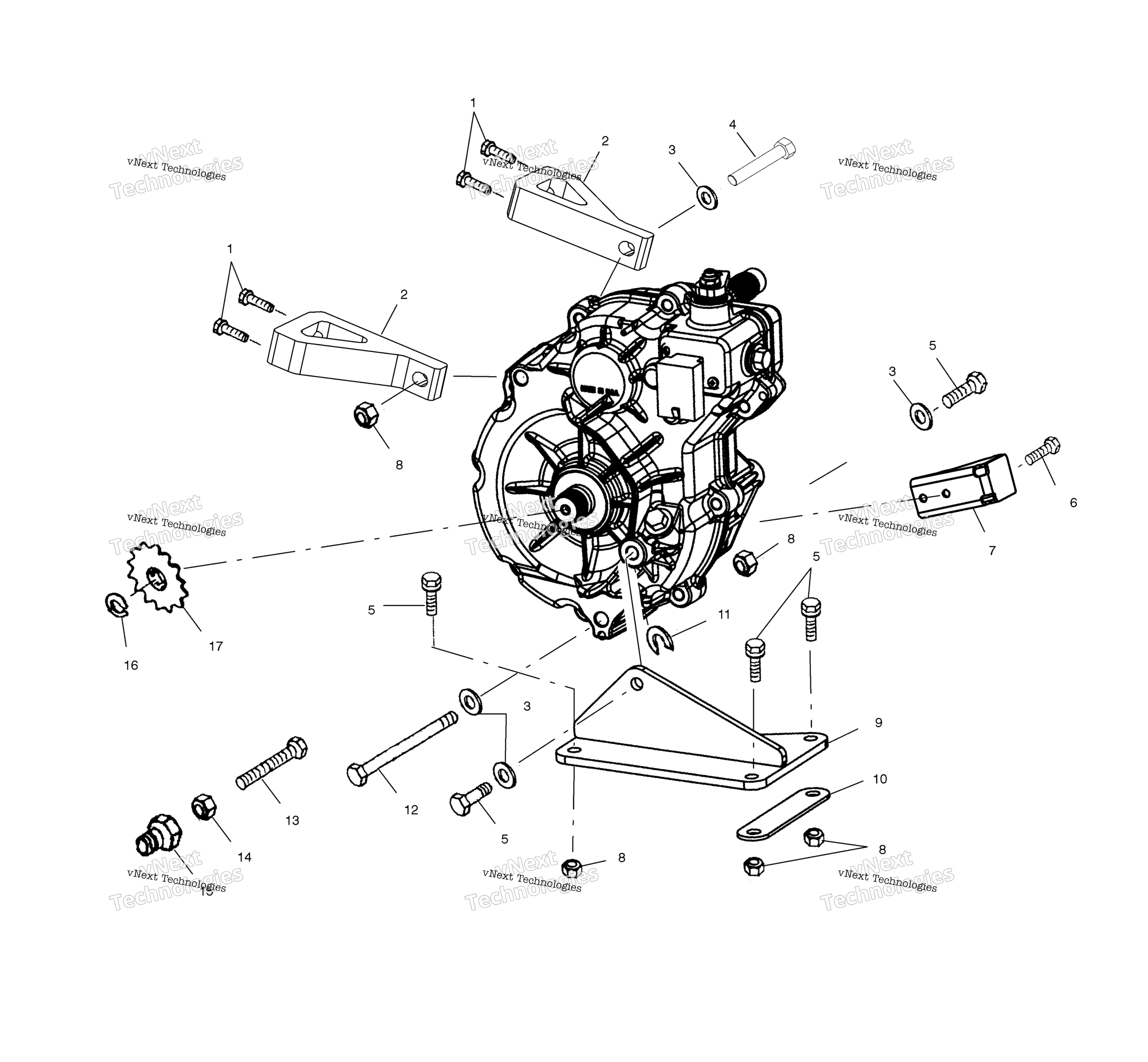

Схема картера редуктора Mounting для SCRAMBLER 400 2X4 (A02BA38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
MOUNT-TRANSMISSION,REAR,MACH art. 5132046
По запросу
3
FLAT WASHER art. 7555806
По запросу
4
SCREW art. 7517642
По запросу
5
Болт подвески Polaris art. 7512492
от 326 ₽
6
BOLT art. 7512325
По запросу
7
BRKT,TORQUE STOP,BLK art. 1012785-067
По запросу
8
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
9
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
10
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
11
SHIM, .030 [.030] art. 5211517
По запросу
11
SHIM [.010] art. 5211065
По запросу
11
SPACER, .020 [.020] art. 5210764
По запросу
12
SCREW art. 7517646
По запросу
13
SCREW (10) art. 7517631
По запросу
14
Гайка Polaris art. 7542404
По запросу
15
PLUG, DRAIN [See Gearcase Pg. C8, Ref. 36] art. -------
По запросу
16
Стопорное кольцо КПП Polaris art. 7710434
По запросу
17
SPROCKET, 13 TOOTH art. 3221041
По запросу
