модель 2002 года
- Модель Scrambler 400
- Код модели SCRAMBLER 400 4X4 (A02BG38CA)

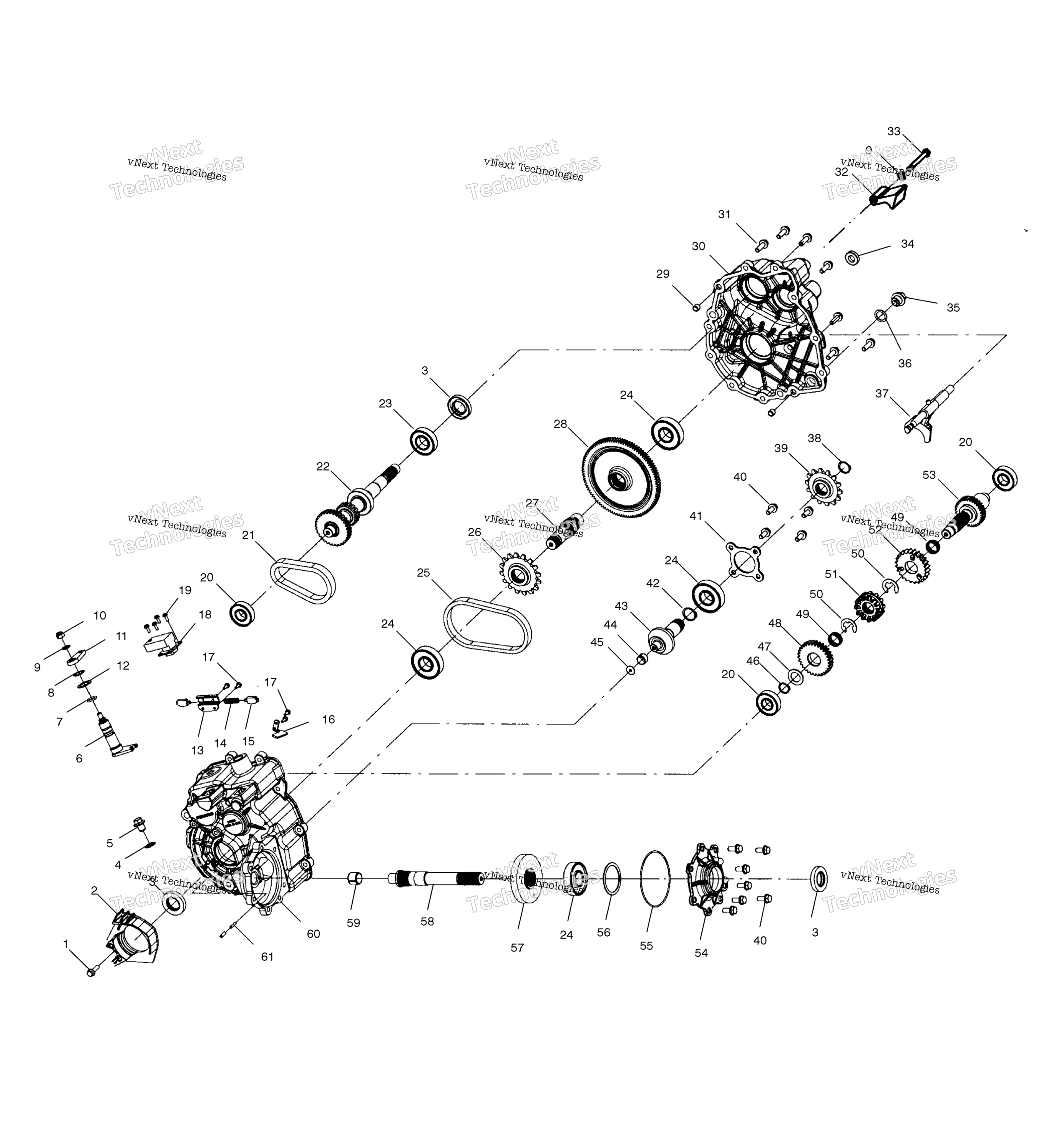

Схема картера редуктора для SCRAMBLER 400 4X4 (A02BG38CA)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS [Incl.1-61] art. 9990000
По запросу
1
SCREW art. 3233026
По запросу
2
Кожух цепи Polaris art. 3233897
По запросу
3
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
4
WASHER art. 3233324
По запросу
5
OIL FILL PLUG art. 3233711
По запросу
6
SHAFT,SHIFT art. 3233549
По запросу
7
O-RING art. 3233548
По запросу
8
RETAINING RING art. 3233045
По запросу
9
WASHER art. 3233054
По запросу
10
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
11
BELLCRANK art. 3233547
По запросу
12
WASHER art. 3233040
По запросу
13
BRACKET INTERLOCK art. 3233309
По запросу
14
SPRING,SHIFT.INTERLOCK art. 3233550
По запросу
15
PIN,INTERLOCK art. 3233308
По запросу
16
OIL DEFLECTOR art. 3233043
По запросу
17
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
18
Датчик положения КПП Polaris art. 3234002
По запросу
19
SCREW art. 3233749
По запросу
20
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
21
Цепь КПП Polaris art. 3233036
По запросу
22
SHAFT,INPUT,HI/REV.HCR.EXT. art. 3233536
По запросу
23
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
24
Подшипник КПП Polaris art. 3233020
По запросу
25
ROLLER CHAIN art. 3233546
По запросу
26
SPROCKET,16/26T art. 3233545
По запросу
27
OUTPUT SHAFT art. 3233544
По запросу
28
GEAR,96T,HCR. art. 3233543
По запросу
29
KNOCK PIPE art. 3233529
По запросу
30
GEARCASE, LEFT, MACHINED art. 3234036
По запросу
31
SCREW art. 3233252
По запросу
32
DAMPENER,CARB.VIBRATION art. 3233526
По запросу
33
SCREW art. 3233525
По запросу
34
PIVOT BUSHING art. 3233527
По запросу
35
PLUG art. 3233448
По запросу
36
WASHER art. 3233035
По запросу
37
FORK,SHIFT,HIGH/REV art. 3233633
По запросу
38
RING,RETAINING art. 3233537
По запросу
39
SPROCKET, 14/22T art. 3233538
По запросу
40
SCREW art. 3233539
По запросу
41
COVER-BEARING art. 3233263
По запросу
42
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
43
PINION SHAFT, 13 TOOTH art. 3233540
По запросу
44
GARLOCK BUSHING art. 3233541
По запросу
45
WASHER,THRUST art. 3233542
По запросу
46
RING,RETAINING art. 3233177
По запросу
47
Шайба КПП 1.270 X 0.793 X 0.065 Polaris art. 3233176
По запросу
48
GEAR, 30T art. 3233722
По запросу
49
Подшипник игольчатый Polaris art. 3233718
По запросу
50
RING,RET-RING,EXTERNAL art. 3233720
По запросу
51
DOG,ENGAGEMENT,HIGH/REV art. 3233721
По запросу
52
SPROCKET-24T art. 3233719
По запросу
53
SHAFT,REVERSE,33T art. 3233717
По запросу
54
COVER,SNORKEL art. 3233556
По запросу
55
O-RING art. 3233555
По запросу
56
SHIM art. 3233554
По запросу
57
GEAR-25T art. 3233898
По запросу
58
SNORKEL SHAFT art. 3234939
По запросу
59
GARLOCK BUSHING art. 3233552
По запросу
60
GEARCASE, RIGHT art. 3233896
По запросу
61
VENT art. 3233037
По запросу
