модель 2002 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 ALL OPTIONS (A02CH50)

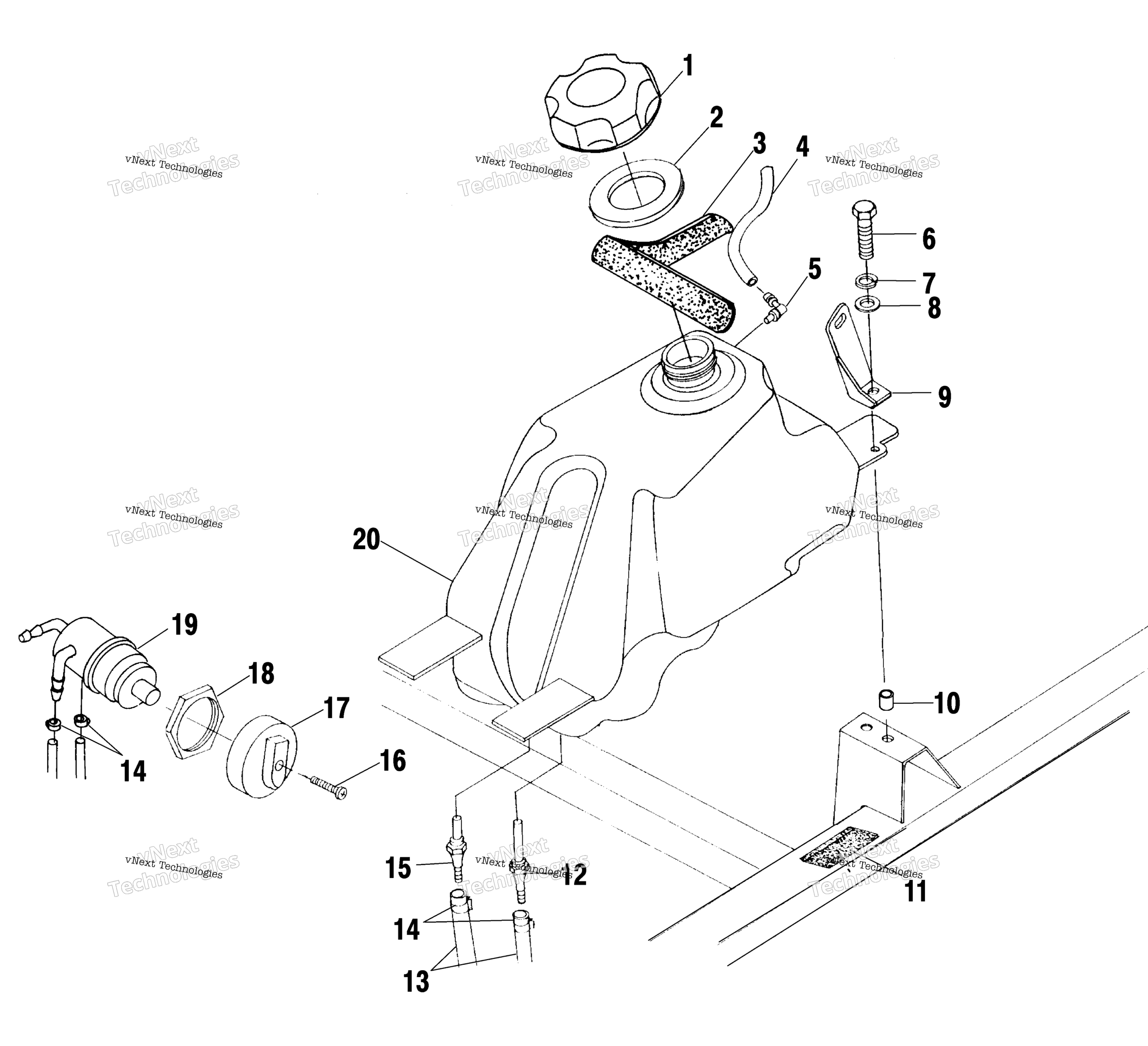

Схема топливной системы Tank All Options для SPORTSMAN 500 ALL OPTIONS (A02CH50)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
SEAL-FOAM,24.5 IN art. 5812210
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
BOLT art. 7512247
По запросу
7
SPRING LOCK WASHER art. 7552801
По запросу
8
FLAT WASHER art. 7558301
По запросу
9
BRKT-FUEL COVER MT RH,PLTD (If built after 7/23/01) art. 5247185
По запросу
9
BRKT-FUEL COVER MT LH,PLTD (If built after 7/23/01) art. 5247184
По запросу
9
COVER MOUNT FUEL BRACKET, RIGHT (If built before 7/23/01) art. 5222155
По запросу
9
FUEL COVER MOUNT BRACKET, LEFT, (If built before 7/23/01) art. 5222154
По запросу
10
NUTSERT,HEX art. 7547069
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
12
FITTING,FUEL OUT,MAIN,4 ,Y art. 7052150
По запросу
13
FUEL LINE, 600 CM art. 8450040-600
По запросу
14
Хомут пружинный Polaris art. 7080003
от 116 ₽
15
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
16
SCREW art. 7517505
По запросу
17
FUEL VALVE KNOB art. 5432559
По запросу
18
FUEL VALVE NUT art. 5432733
По запросу
19
Топливный кран Polaris art. 7052161
По запросу
20
ASM-FUEL TANK (Incl. 12,15) art. 2520360
По запросу
