модель 2002 года
- Модель Sportsman Big Boss 6x6
- Код модели INT'L BIG BOSS 6X6 (A02CL50DA)

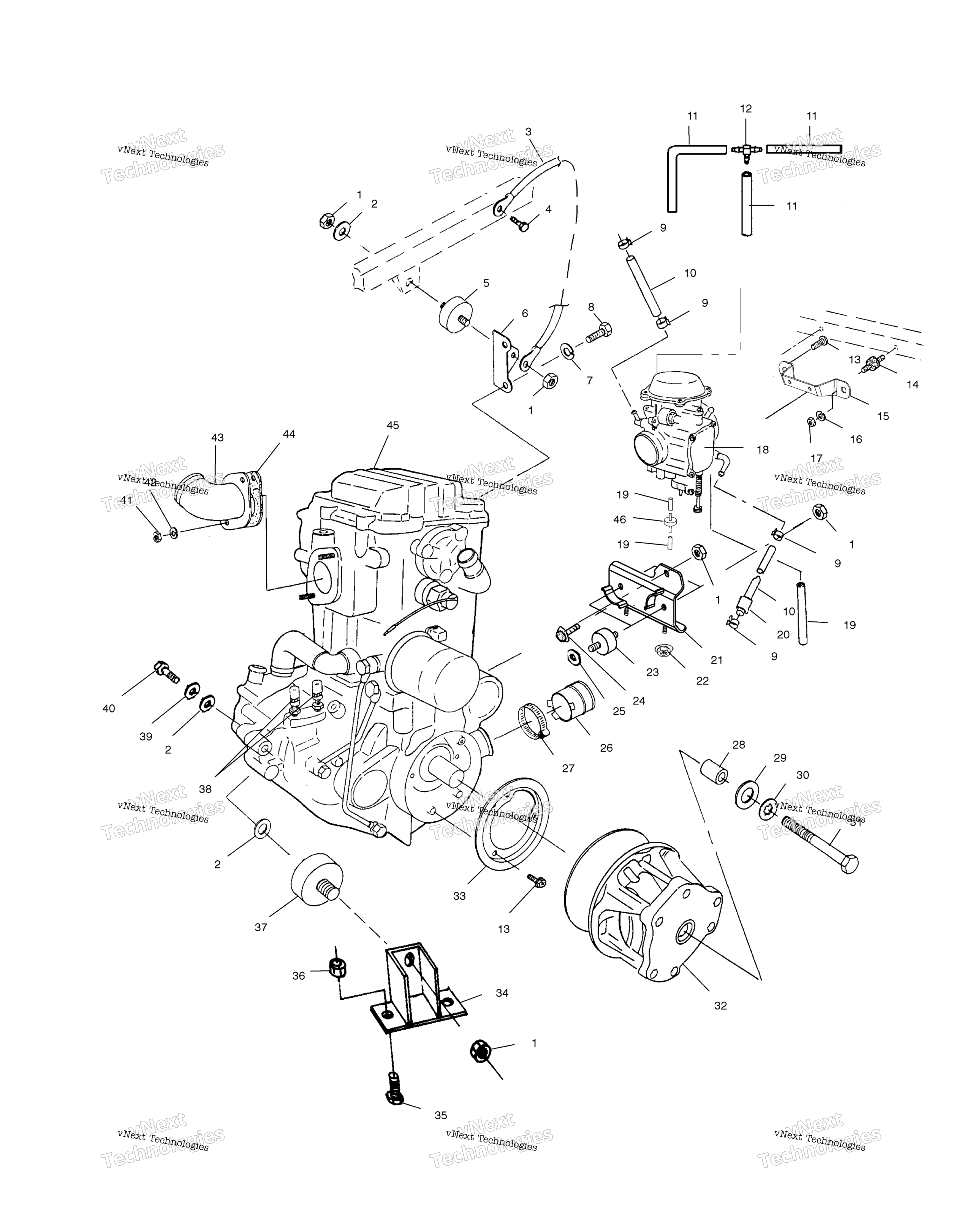

Схема двигателя Mounting A02cl50aa/Da для INT'L BIG BOSS 6X6 (A02CL50DA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT art. 7547108
По запросу
2
WASHER art. 7555801
По запросу
3
CABLE,GND-ENGINE art. 4010132
По запросу
4
Винт Polaris art. 7512232
от 116 ₽
5
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
6
BRKT,ENG.MT,TOP,BLK art. 5242674-067
По запросу
7
Шайба гровер Polaris art. 7552901
от 116 ₽
8
BOLT art. 7512315
По запросу
9
Хомут пружинный Polaris art. 7080003
от 116 ₽
10
FUEL LINE, 600 CM art. 8450040-600
По запросу
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
FITTING, TEE art. 7052075
По запросу
13
SCREW AND WASHER art. 3084205
По запросу
14
MOUNT, RUBBER art. 3110032
По запросу
15
BRKT,CARB,MOUNT,BLK art. 5243803-067
По запросу
16
WASHER art. 7552605
По запросу
17
HEX NUT art. 7542105
По запросу
18
Asm., Carburetor [See Carburetor Pg. D8, Ref. 47] art. -------
По запросу
19
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
20
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
21
MOUNT,ENGINE,REAR,BLK art. 1012883-067
По запросу
22
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
23
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
24
SCREW art. 7517289
По запросу
25
FLAT WASHER art. 7555806
По запросу
26
CLUTCH INTAKE BOOT art. 5410421
По запросу
27
NARROW BAND CLAMP art. 7080511
По запросу
28
Втулка Polaris art. 5430261
По запросу
29
Шайба Polaris art. 5210748
По запросу
30
Шайба Polaris art. 7575202
от 263 ₽
31
Болт подвески Polaris art. 7512566
По запросу
32
Asm., Drive Clutch [See Drive Clutch Pg. C3 for Details] art. -------
По запросу
33
Bracket, Retainer, Seal [See Clutch Cover Pg. C6, Ref. 18] art. -------
По запросу
34
MOUNT,FR.ENGINE,BLK. art. 1040688-067
По запросу
35
SCREW art. 7515398
По запросу
36
Гайка Polaris art. 7542324
от 160 ₽
37
MOUNT,MOTOR art. 3110067
По запросу
38
HOSE CLAMP art. 7080474
По запросу
39
Шайба гроверная Polaris art. 7552603
По запросу
40
SCREW art. 7515417
По запросу
41
Nut [See Cylinder Pg. D6, Ref. 23] art. -------
По запросу
42
Washer, Lock [See Cylinder Pg. D6, Ref. 22] art. -------
По запросу
43
MANIFOLD WELD HIGH TEMP POWER P art. 1261391-489
По запросу
44
Gasket, Exhaust [See Cylinder Pg. D6, Ref. 20] art. -------
По запросу
45
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
46
Клапан топливной системы Polaris art. 7051011
По запросу
