модель 2002 года
- Модель Trail Blazer 250
- Код модели TRAIL BLAZER (A02BA25CA/CD)

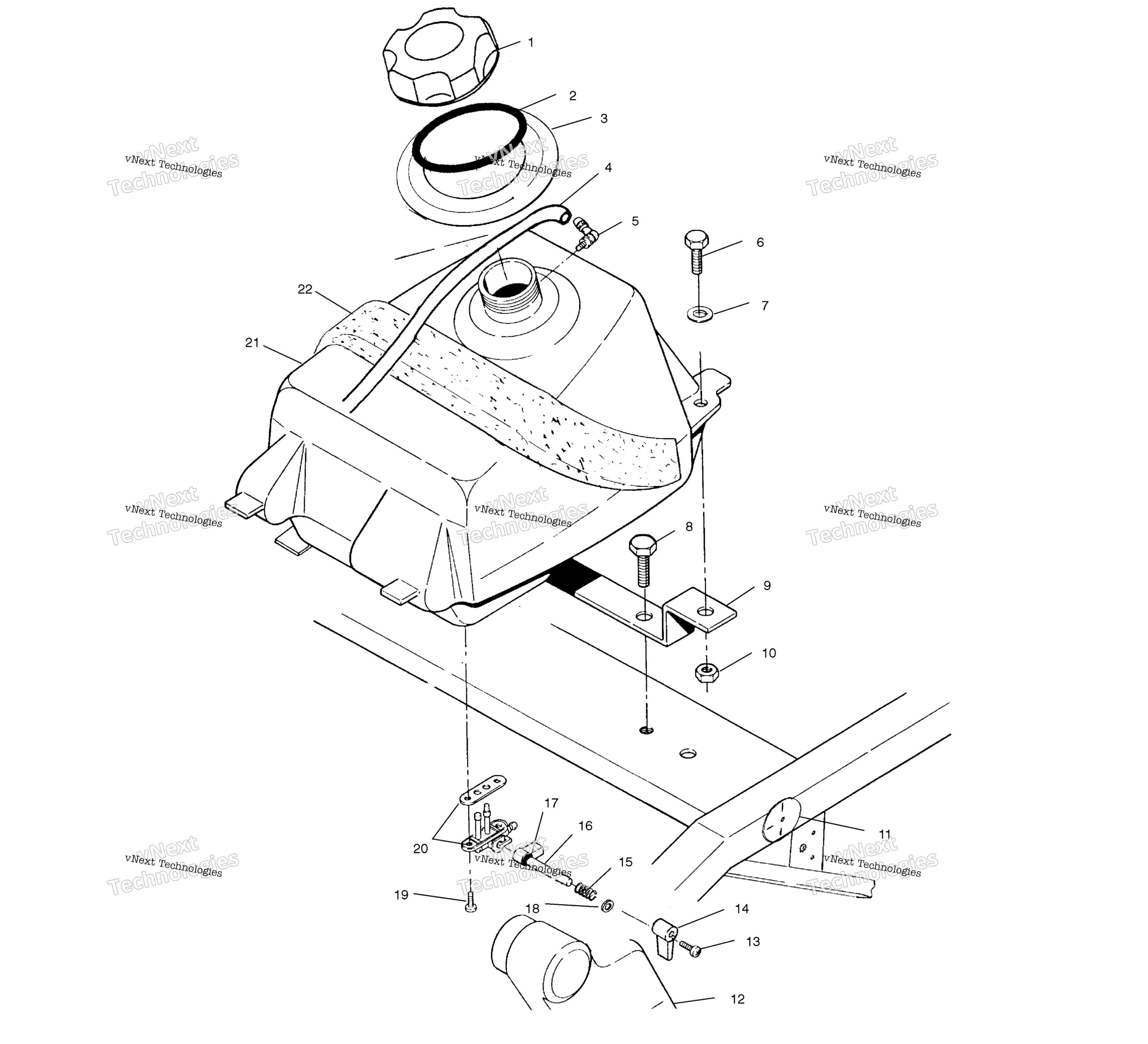

Схема топливной системы Tank A02ba25ca/Cb/Cd для TRAIL BLAZER (A02BA25CA/CD)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
GROMMET,FUELTANK art. 5410842
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
SCREW(10) art. 7512310
По запросу
7
WASHER,FLAT(10) art. 7555734
По запросу
8
SCREW art. 7512208
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
10
Гайка Polaris art. 7542324
от 160 ₽
11
DECAL,FUEL LEVER art. 7074637
По запросу
12
DUCT, INLET DOWN (See Clutch Cover Pg. C2, Ref. 16) art. -------
По запросу
13
SCREW art. 7511840
По запросу
14
FUEL LEVER art. 5431021
По запросу
15
COMPRESSION SPRING LEVER art. 7041209
По запросу
16
FUEL LEVER EXTENSION art. 5431391
По запросу
17
GROMMET art. 5432291
По запросу
18
WASHER art. 7555726
По запросу
19
SCREW art. 7515136
По запросу
20
FUEL VALVE ASSEMBLY (Incl. Gasket) art. 7051006
По запросу
20
FUEL VALVE GASKET art. 5810859
По запросу
21
ASM.-FUEL TANK W/ VALVE (Incl. 5,19,20) art. 2520241
По запросу
22
SEAL,FOAM art. 5811527
По запросу
