модель 2003 года
- Модель Sportsman 600
- Код модели SPORTSMAN 600 (A03CH59AA)

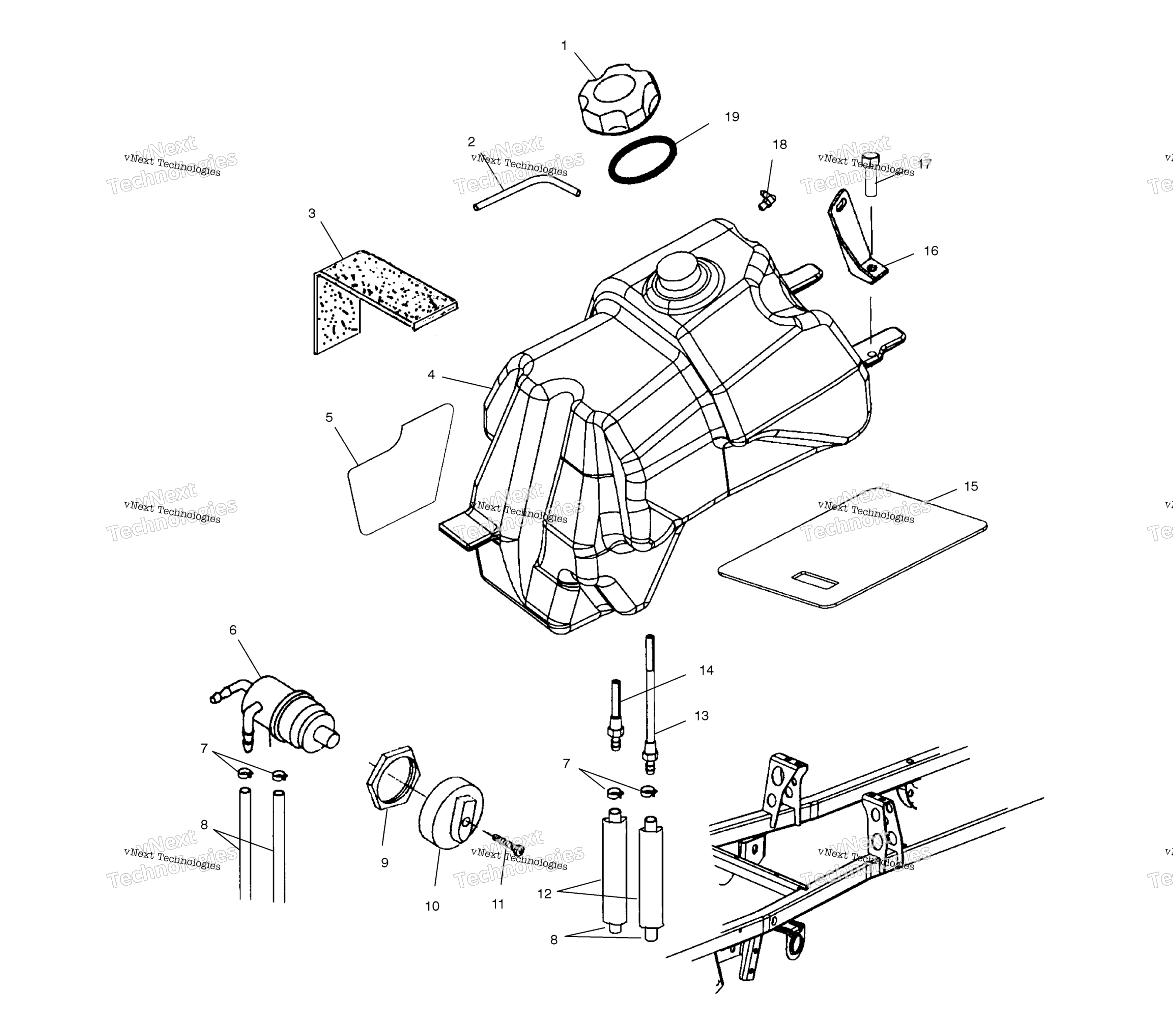

Схема топливной системы Tank /Af/Ag для SPORTSMAN 600 (A03CH59AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
3
FOAM SEAL, 12 IN art. 5812265
По запросу
4
ASM-FUEL TANK [Incl. 13,14,18] art. 2520363
По запросу
5
Foil, Fuel Tank art. 5182004
По запросу
6
Топливный кран Polaris art. 7052161
По запросу
7
Хомут пружинный Polaris art. 7080003
от 116 ₽
8
Hose, Fuel art. 8450103-600
По запросу
9
FUEL VALVE NUT art. 5432733
По запросу
10
FUEL VALVE KNOB art. 5432559
По запросу
11
SCREW art. 7517505
По запросу
12
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
13
FITTING,FUEL OUT,MAIN,4 ,Y art. 7052150
По запросу
14
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
15
FUEL TANK FOIL, 9.5 X 7.125 art. 5813045
По запросу
16
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
16
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
17
SCREW art. 7517685
По запросу
18
TANK VENT art. 5431053
По запросу
19
Прокладка крышки бензобака Polaris art. 5812123
По запросу
