модель 2003 года
- Модель Sportsman 90
- Код модели A03FA09CA/CC/CD SPORTSMAN 90 (A03FA09CA/A03FA09CC)

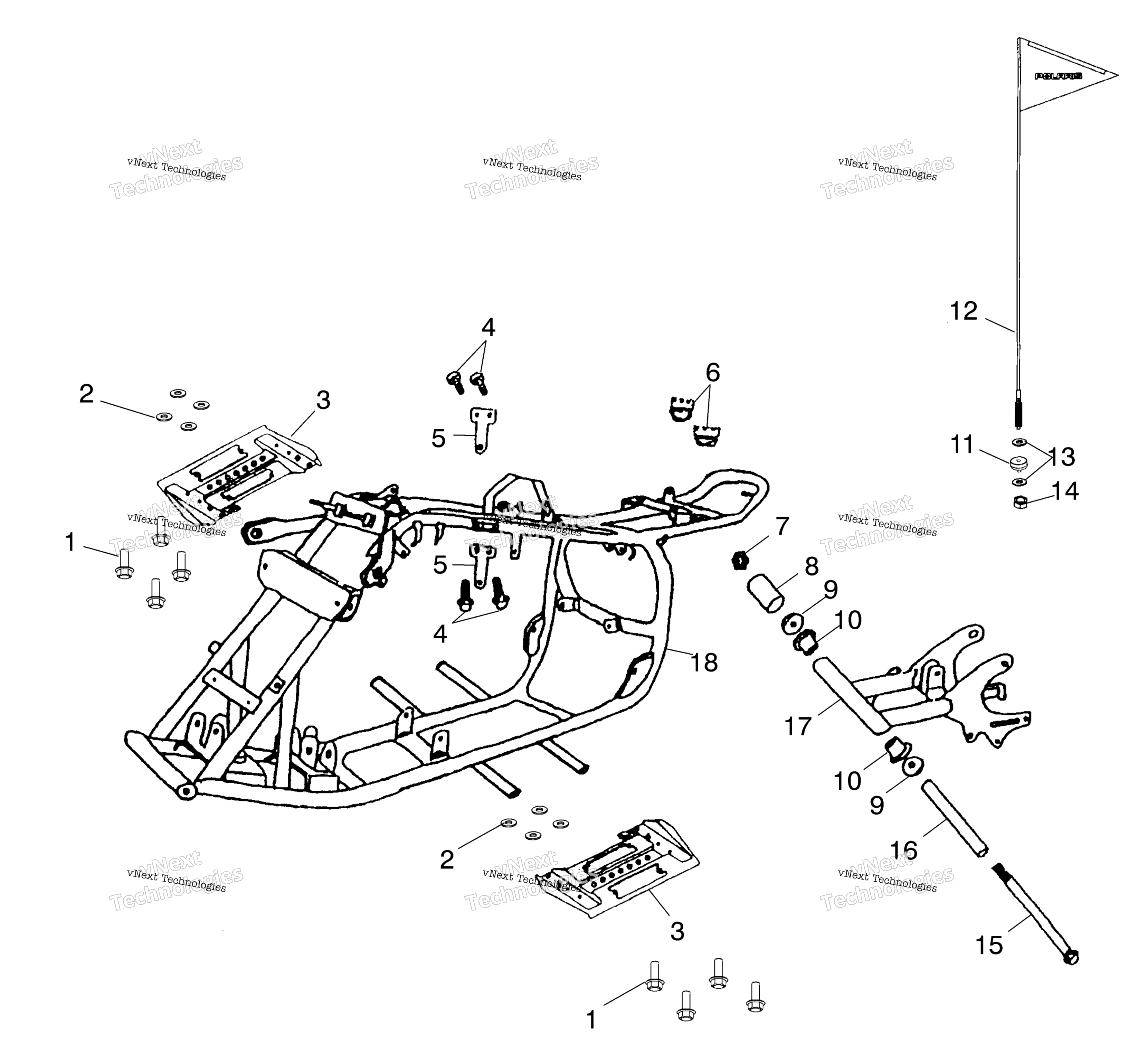

Схема рамы Body A03fa09ca/Cc/Cd для A03FA09CA/CC/CD SPORTSMAN 90 (A03FA09CA/A03FA09CC)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 0453669
По запросу
2
FOOTREST GROMMET art. 0450613
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
BOLT-HEX WF(10) art. 0450887
По запросу
5
PLATE,ENGINE BRACKET 50351-151- art. 0450299
По запросу
6
RUBBER,SEAT 77220-131-000 art. 0450290
По запросу
7
NYLON LOCK NUT art. 0450878
По запросу
8
SLEEVE,RUBBER 52423-131-000 art. 0450304
По запросу
9
SWING ARM SEAL COVER art. 0450303
По запросу
10
GREASE CONTAIN SEAT art. 0450302
По запросу
11
SPACER-THREADED art. 0450944
По запросу
12
VISUAL FLAG art. 2872428
По запросу
13
WASHER-SPRING(10) art. 0450844
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
HEX BOLT art. 0450305
По запросу
16
TUBE SPACER art. 0450301
По запросу
17
SWING ARM,REAR art. 0451697
По запросу
18
Frame art. 0450989
По запросу
