модель 2003 года
- Модель Trail Blazer 250
- Код модели TRAIL BLAZER 250 (A03BA25CA/CB)

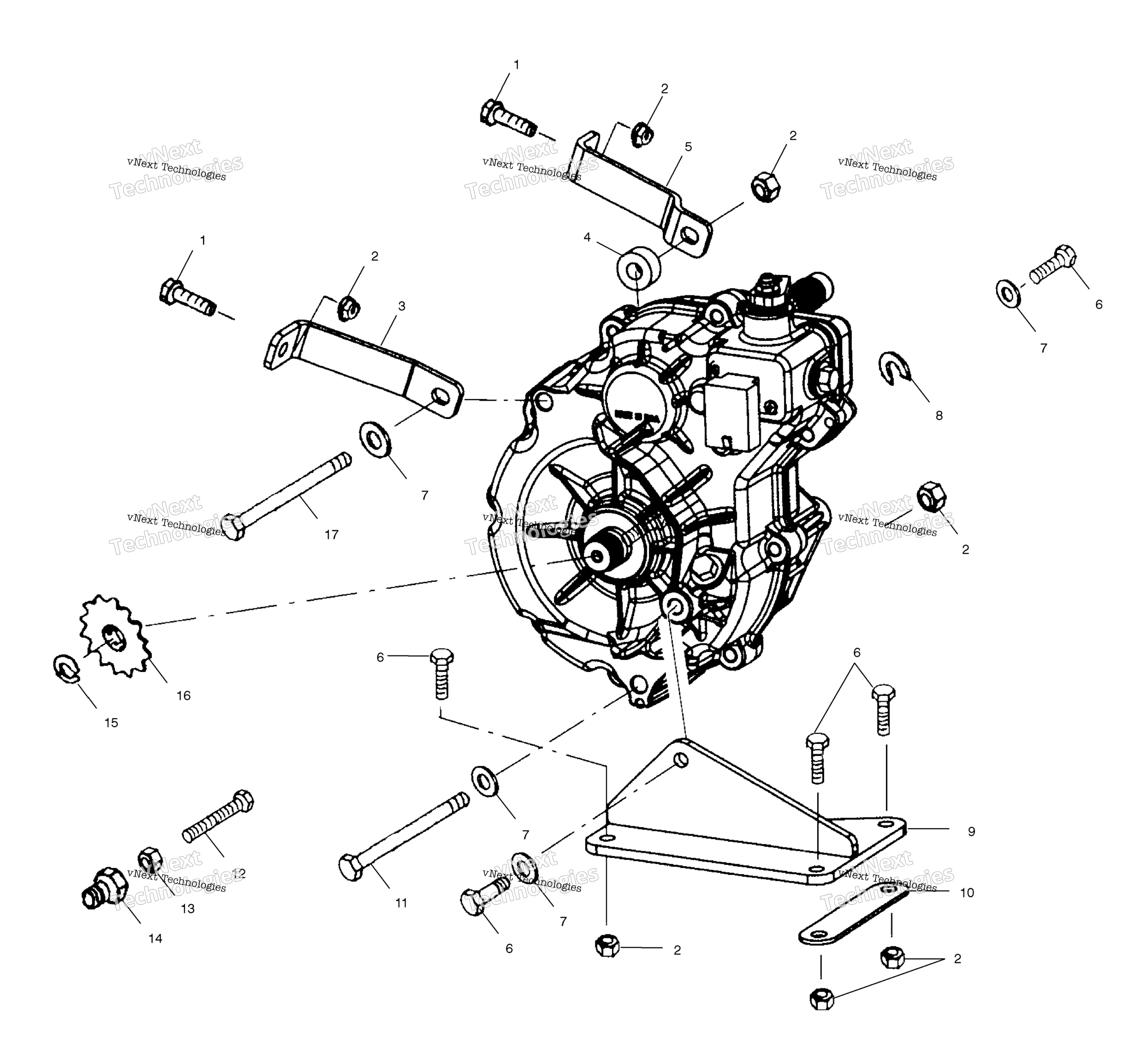

Схема картера редуктора Mounting для TRAIL BLAZER 250 (A03BA25CA/CB)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
3
BRKT-TRANSMISSION MNT art. 5248185
По запросу
4
EXTENSION,ROLLER SPACER art. 5333048
По запросу
5
BRKT-TRANSMISSION MOUNT,250,BL art. 5243175-067
По запросу
6
Болт подвески Polaris art. 7512492
от 326 ₽
7
FLAT WASHER art. 7555806
По запросу
8
SHIM, .030 [.030] art. 5211517
По запросу
8
SHIM [.010] art. 5211065
По запросу
8
SPACER, .020 [.020] art. 5210764
По запросу
9
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
10
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
11
SCREW art. 7517646
По запросу
12
SCREW (10) art. 7517631
По запросу
13
Гайка Polaris art. 7542404
По запросу
14
PLUG, DRAIN [SEE GEARCASE PG. C4, REF. 36] art. -------
По запросу
15
Стопорное кольцо КПП Polaris art. 7710434
По запросу
16
SPROCKET, 11 TOOTH art. 3221043
По запросу
17
SCREW art. 7517647
По запросу
