модель 2003 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A03CA32AA)

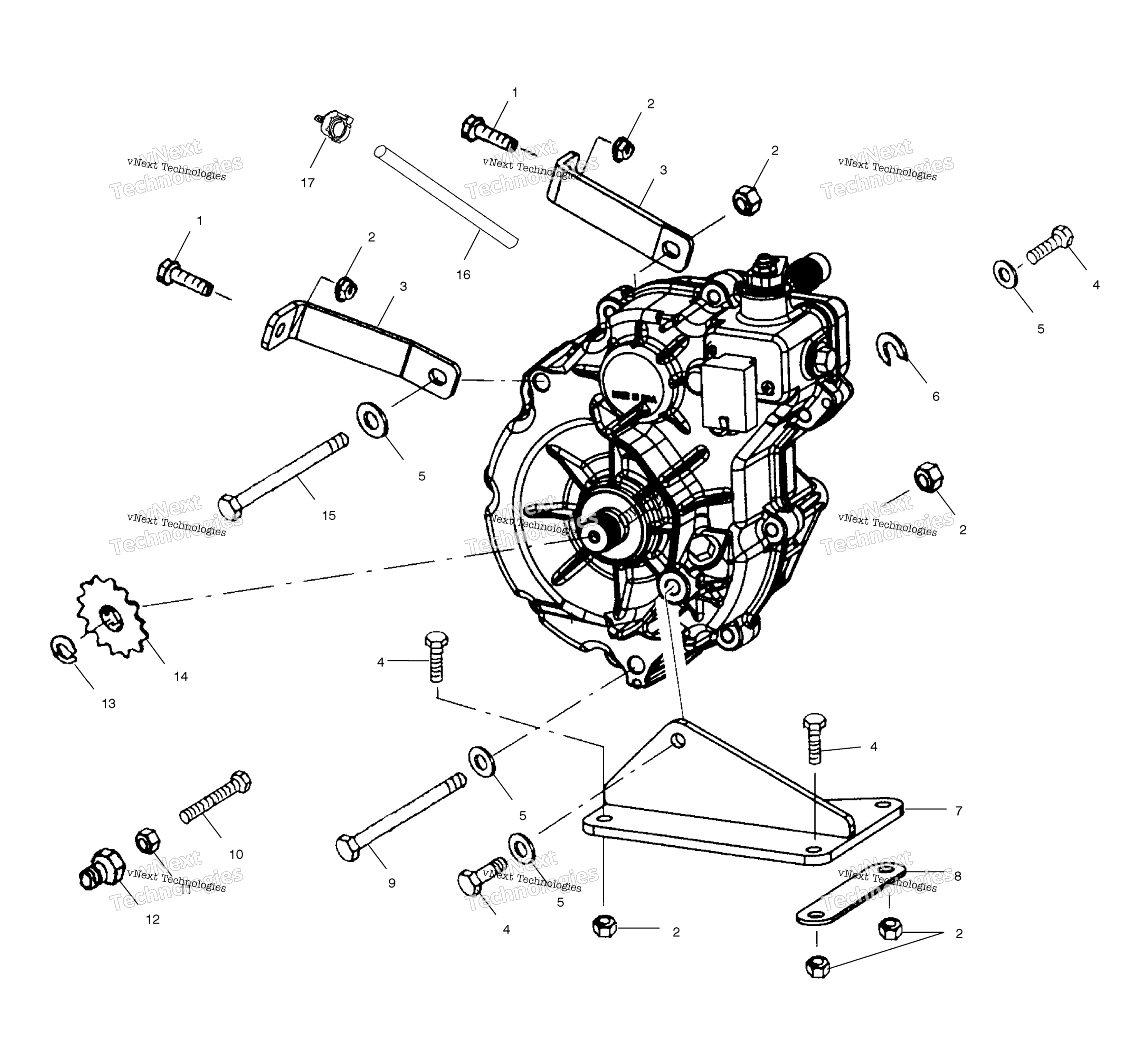

Схема картера редуктора Mounting для TRAIL BOSS 330 (A03CA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
3
BRKT-TRANSMISSION MNT art. 5248185
По запросу
4
Болт подвески Polaris art. 7512492
от 326 ₽
5
FLAT WASHER art. 7555806
По запросу
6
SHIM, .030 [.030] art. 5211517
По запросу
6
SHIM [.010] art. 5211065
По запросу
6
SPACER, .020 [.020] art. 5210764
По запросу
7
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
8
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
9
SCREW art. 7517646
По запросу
10
SCREW (10) art. 7517631
По запросу
11
Гайка Polaris art. 7542404
По запросу
12
PLUG, DRAIN [SEE GEARCASE PG. C4, REF. 36] art. -------
По запросу
13
Стопорное кольцо КПП Polaris art. 7710434
По запросу
14
SPROCKET, 11 TOOTH art. 3221043
По запросу
15
SCREW art. 7517640
По запросу
16
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
17
CLIP,ROUTING,.472 B.D.,HINGED art. 7670116
По запросу
