модель 2004 года
- Модель ATP 330
- Код модели ATP 330 4X4 (A04JD32AA)

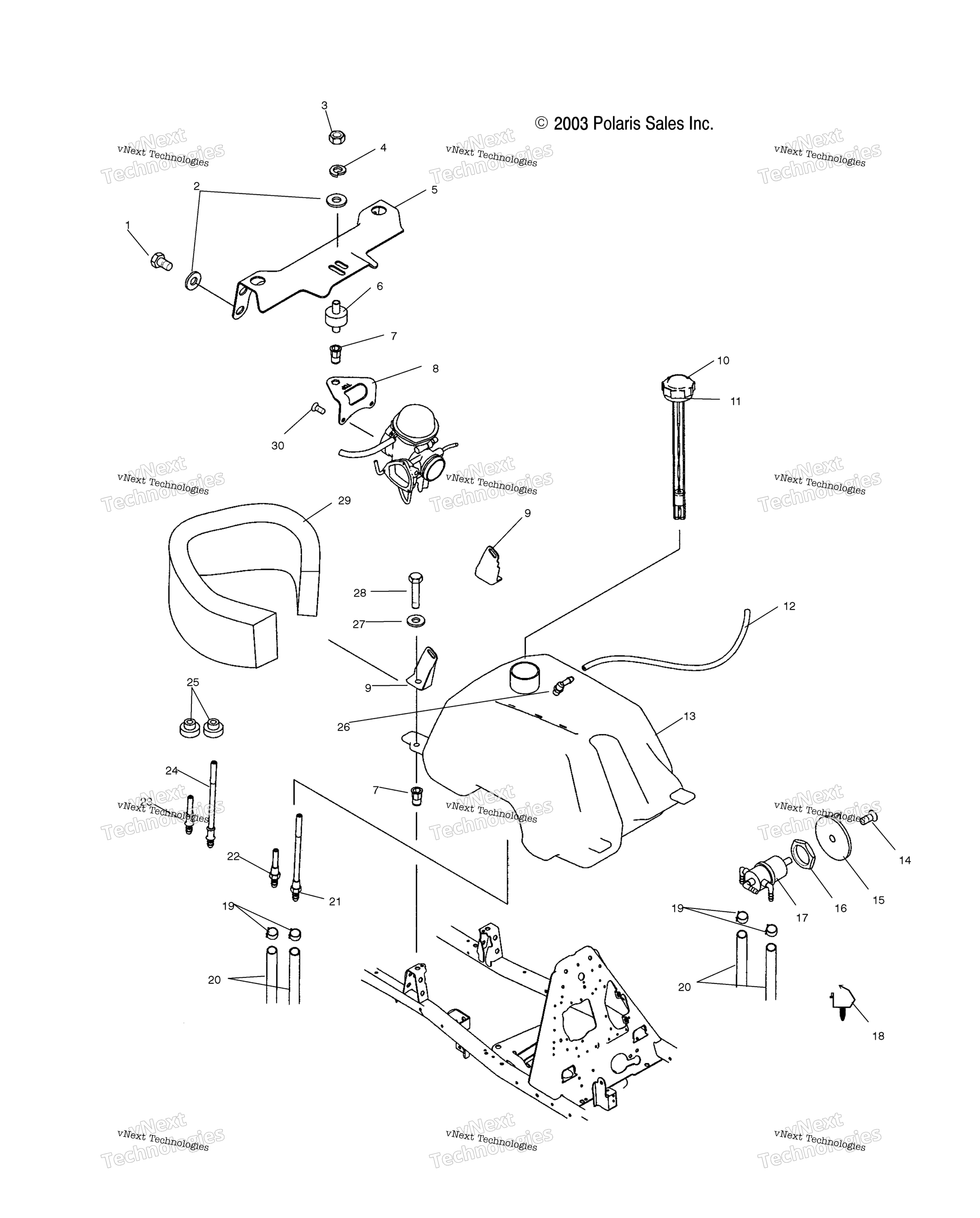

Схема топливного бака & Carburetor Mounting для ATP 330 4X4 (A04JD32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7512276
По запросу
2
FLAT WASHER art. 7555859
По запросу
3
HEX NUT art. 7542105
По запросу
4
SPRING LOCK WASHER art. 7552801
По запросу
5
BRKT,CARBURETOR SUPPORT,BLK art. 5245671-067
По запросу
6
Крепление карбюратора Polaris art. 3110050
По запросу
7
NUTSERT,HEX art. 7547069
По запросу
8
MOUNT,CARBURETOR,BLK art. 5245674-067
По запросу
9
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
9
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
10
CAP, FUEL GAUGE, LONG art. 2871442
По запросу
11
Прокладка крышки бензобака Polaris art. 5812123
По запросу
12
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
13
ASM-FUEL TANK [Incl. 21,22,26][If built after 5/12/03] art. 2520409
По запросу
14
SCREW art. 7517505
По запросу
15
FUEL VALVE KNOB art. 5432559
По запросу
16
FUEL VALVE NUT art. 5432733
По запросу
17
Топливный кран Polaris art. 7052161
По запросу
18
ROUTING CLIP art. 7670109
По запросу
19
Хомут пружинный Polaris art. 7080003
от 116 ₽
20
FUEL HOSE, 250 CM art. 8450117-250
По запросу
21
FITTING,FUEL OUT,MAIN,Y [For use with 2520183][If built before 5/12/03] art. 7052146
По запросу
22
FITTING,FUEL OUT,RES.,Z [For use with 2520183][If built before 5/12/03] art. 7052149
По запросу
23
FUEL OUTLET FITTING [For use with 2520362][If built after 5/12/03] art. 7052346
По запросу
24
FITTING-OUTLET,MAIN,Y PRS [For use with 2520362][If built after 5/12/03] art. 7052350
По запросу
25
FLANGED GROMMET, .36 X .56 X 1. [If built after 5/12/03] art. 7052362
По запросу
26
TANK VENT art. 5431053
По запросу
27
FLAT WASHER art. 7558301
По запросу
28
BOLT art. 7512277
По запросу
29
FOAM-SEAL,17" art. 5811899
По запросу
30
SCREW AND WASHER art. 3084205
По запросу
