модель 2004 года
- Модель Scrambler 500
- Код модели A04BG50AA SCRAMBLER 500 4X4 (A04BG50AA/FA)

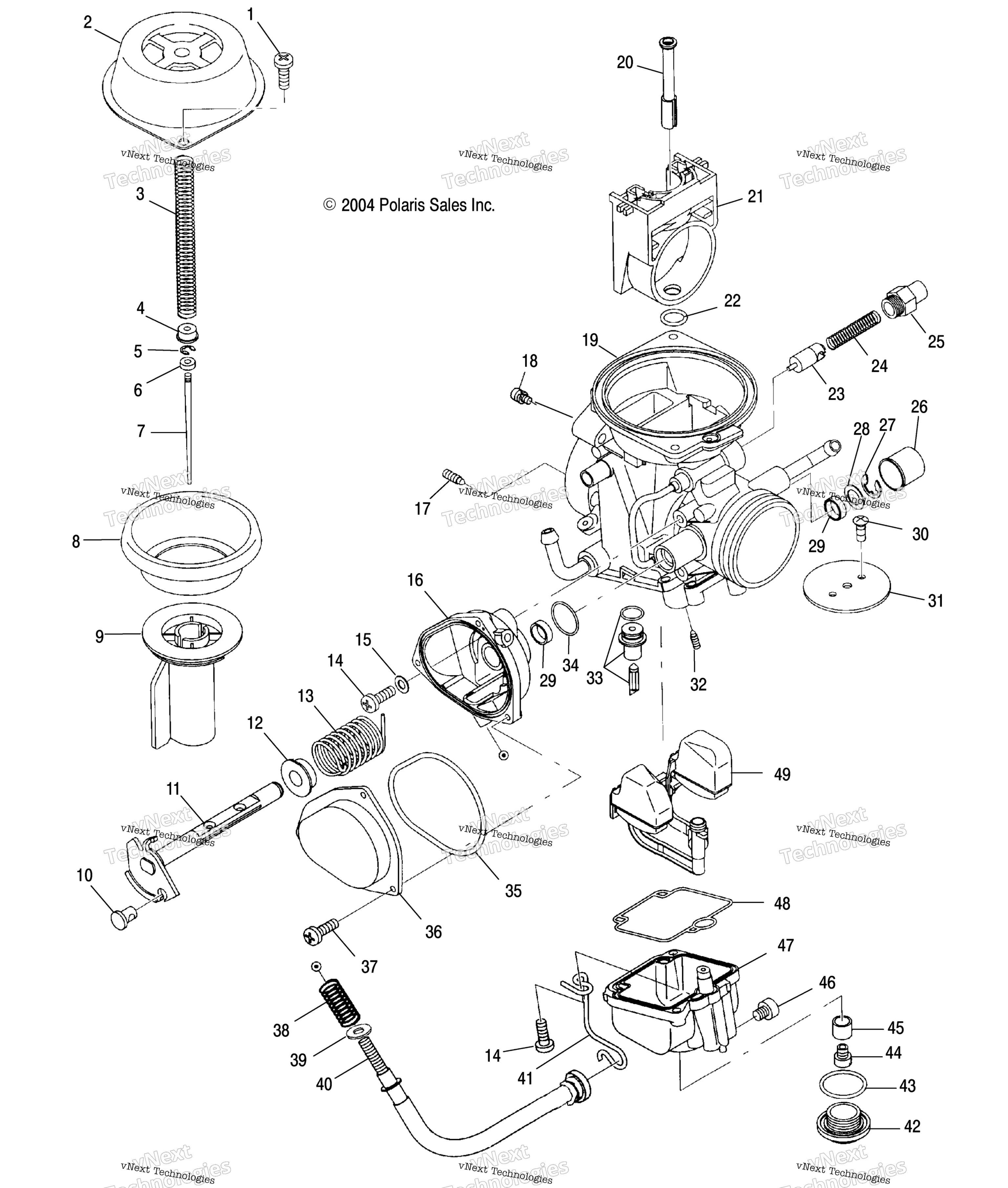

Схема карбюратора для A04BG50AA SCRAMBLER 500 4X4 (A04BG50AA/FA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 3130821
По запросу
2
DIAPHRAGM COVER art. 3130914
По запросу
3
SPRING art. 3130911
По запросу
4
RING art. 3130913
По запросу
5
E-RING art. 3130908
По запросу
6
RING art. 3130915
По запросу
7
JET NEEDLE art. 3131358
По запросу
8
DIAPHRAGM art. 3130910
По запросу
9
PISTON VALVE art. 3130912
По запросу
10
GUIDE CABLE art. 3130543
По запросу
11
THROTTLE SHAFT ASM. art. 3130931
По запросу
12
RING art. 3130932
По запросу
13
SPRING art. 3130927
По запросу
14
SCREW art. 3130933
По запросу
15
WASHER art. 3130926
По запросу
16
CASE art. 3130925
По запросу
17
AIR JET art. 3130619
По запросу
18
SCREW AND WASHER art. 3084205
По запросу
19
Карбюратор в сборе Polaris art. 3131568
от 67 900 ₽
20
NEEDLE JET art. 3131562
По запросу
21
BLOCK, JET art. 3130909
По запросу
22
O-RING art. 3130916
По запросу
23
PLUNGER ASSEMBLY art. 3130539
По запросу
24
SPRING art. 3130538
По запросу
25
GUIDE HOLDER art. 3130199
По запросу
26
CAP art. 3130519
По запросу
27
E-RING art. 3130518
По запросу
28
PACKING art. -------
По запросу
29
SEAL art. 3130515
По запросу
30
SCREW art. 3131475
По запросу
31
VALVE,THROTTLE,120 art. 3130907
По запросу
32
JET,PILOT,#40 art. 3130624
По запросу
33
Клапан поплавковой камеры Polaris art. 3131359
от 9 377 ₽
34
O-RING art. 3130928
По запросу
35
O-RING art. 3130929
По запросу
36
COVER art. 3130930
По запросу
37
SCREW art. 3130924
По запросу
38
SPRING art. 3130010
По запросу
39
WASHER art. 3131296
По запросу
40
Трос art. 3131295
По запросу
41
CLIP art. 3131242
По запросу
42
DRAIN PLUG art. 3130321
По запросу
43
O-RING art. 3130239
По запросу
44
MAIN JET art. 3130570
По запросу
45
RING art. 3130919
По запросу
46
SCREW art. 3130935
По запросу
47
FLOAT BODY ASSEMBLY art. 3130923
По запросу
48
SEAL art. 3130917
По запросу
49
FLOAT ASSEMBLY art. 3130921
По запросу
