модель 2004 года
- Модель Sportsman 400
- Код модели A04CH42AA SPORTSMAN 400 (A04CH42AA/AE/AG)

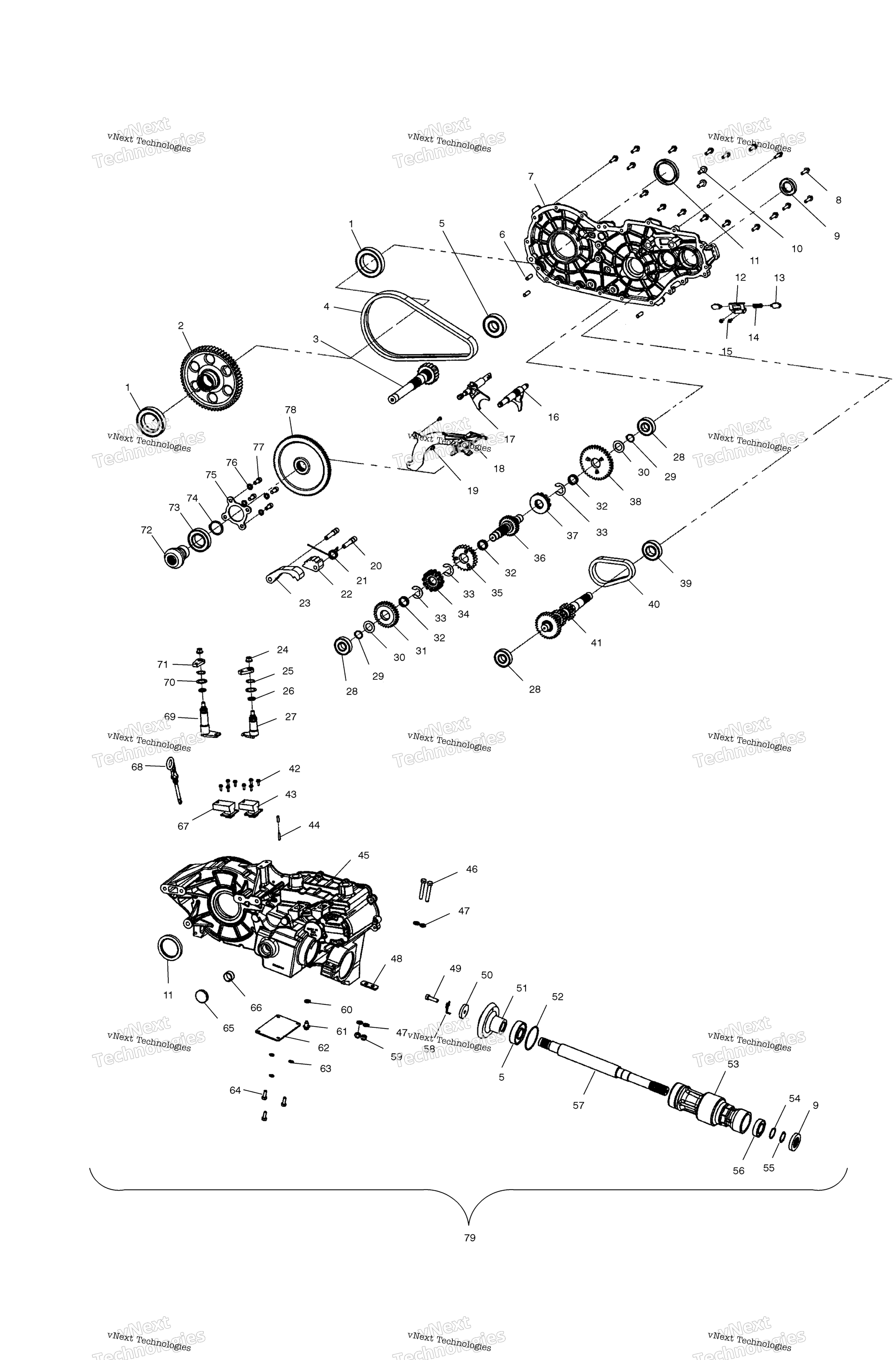

Схема картера редуктора для A04CH42AA SPORTSMAN 400 (A04CH42AA/AE/AG)
Схема
Детали
Номер
Наименование детали
Цена
1
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
DRIVESHAFT-CENTER DRIVE art. 3234051
По запросу
4
Цепь КПП Polaris art. 3233430
По запросу
5
Подшипник КПП Polaris art. 3233020
По запросу
6
PIN, DOWEL art. 3233247
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
SCREW art. 3233026
По запросу
9
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
10
SCREW art. 3233252
По запросу
11
Сальник редуктора Polaris art. 3233878
от 1 520 ₽
12
BRACKET INTERLOCK art. 3233309
По запросу
13
PIN,INTERLOCK art. 3233308
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
16
SHIFT FORK,LOW,SUB-ASM art. 3233775
По запросу
17
FORK,SHIFT,H/R art. 3233664
По запросу
18
DEFLECTOR-OIL art. 3233669
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
DOWEL PIN art. 3233432
По запросу
21
Пружина КПП Polaris art. 3233431
По запросу
22
Натяжитель цепи КПП Polaris art. 3233434
от 2 100 ₽
23
Натяжитель цепи Polaris art. 3233433
По запросу
24
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
25
RETAINING RING art. 3233045
По запросу
26
O-RING art. 3233548
По запросу
27
SHAFT-SHIFT art. 3233661
По запросу
28
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
29
RING,RETAINING art. 3233177
По запросу
30
Шайба КПП 1.270 X 0.793 X 0.065 Polaris art. 3233176
По запросу
31
GEAR,30T,12PT art. 3233744
По запросу
32
Подшипник игольчатый Polaris art. 3233718
По запросу
33
RING,RET-RING,EXTERNAL art. 3233720
По запросу
34
DOG,ENGAGE,HIGH/REV 12PT art. 3233743
По запросу
35
SPROCKET-24T art. 3233719
По запросу
36
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
37
ENGAGEMENT DOG, LOW art. 3233732
По запросу
38
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
39
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
40
Цепь КПП Polaris art. 3233036
По запросу
41
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
42
SCREW art. 3233749
По запросу
43
GEAR INDICATION SWITCH art. 3234001
По запросу
44
VENT art. 3233037
По запросу
45
GEARCASE-RH art. 3233776
По запросу
46
BOLT art. 3233442
По запросу
47
WASHER art. 3233054
По запросу
48
SPACER-SNORKLE CLAMP art. 3233779
По запросу
49
BOLT art. 3233351
По запросу
50
WASHER art. 3233352
По запросу
51
GEAR,31T,SNORKEL * art. 3233476
По запросу
52
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
53
TUBE,SNORKEL art. 3233750
По запросу
54
SPACER art. 3233355
По запросу
55
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
56
BALL BEARING art. 3233305
По запросу
57
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
58
BOLT,LOCK SNORKEL GEAR art. 3233444
По запросу
59
NUT,FLEXLOCK art. 3233291
По запросу
60
PLUG WASHER art. 3233254
По запросу
61
HEX FLANGE PLUG art. 3233777
По запросу
62
PLATE,COVER art. 3233294
По запросу
63
WASHER,LOCK art. 3233295
По запросу
64
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
65
PLUG-35MM,RUBBER art. 3234047
По запросу
66
BUSHING art. 3233292
По запросу
67
Датчик положения КПП Polaris art. 3234002
По запросу
68
DIPSTICK art. 3233475
По запросу
69
SHAFT-SHIFT,12-POINT,SPRING art. 3233774
По запросу
70
WASHER art. 3233040
По запросу
71
BELLCRANK art. 3233153
По запросу
72
GEAR,16T,SPIRAL BEVEL,SNORKEL art. 3233365
По запросу
73
Подшипник Polaris art. 3233265
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
74
RETAINING RING art. 3233364
По запросу
75
COVER-BEARING art. 3233263
По запросу
76
Шайба гровер Polaris art. 7552901
от 116 ₽
77
SCREW art. 3233262
По запросу
78
GEAR,O/P,100T,HCR art. 3233360
По запросу
79
ASM-GEARCASE,SHAFT SP GEN I art. 1341444
По запросу
