модель 2004 года
- Модель Sportsman 400
- Код модели A04CH42AQ SPORTSMAN 400 (A04CH42AQ/AR/AS/AT/AV)

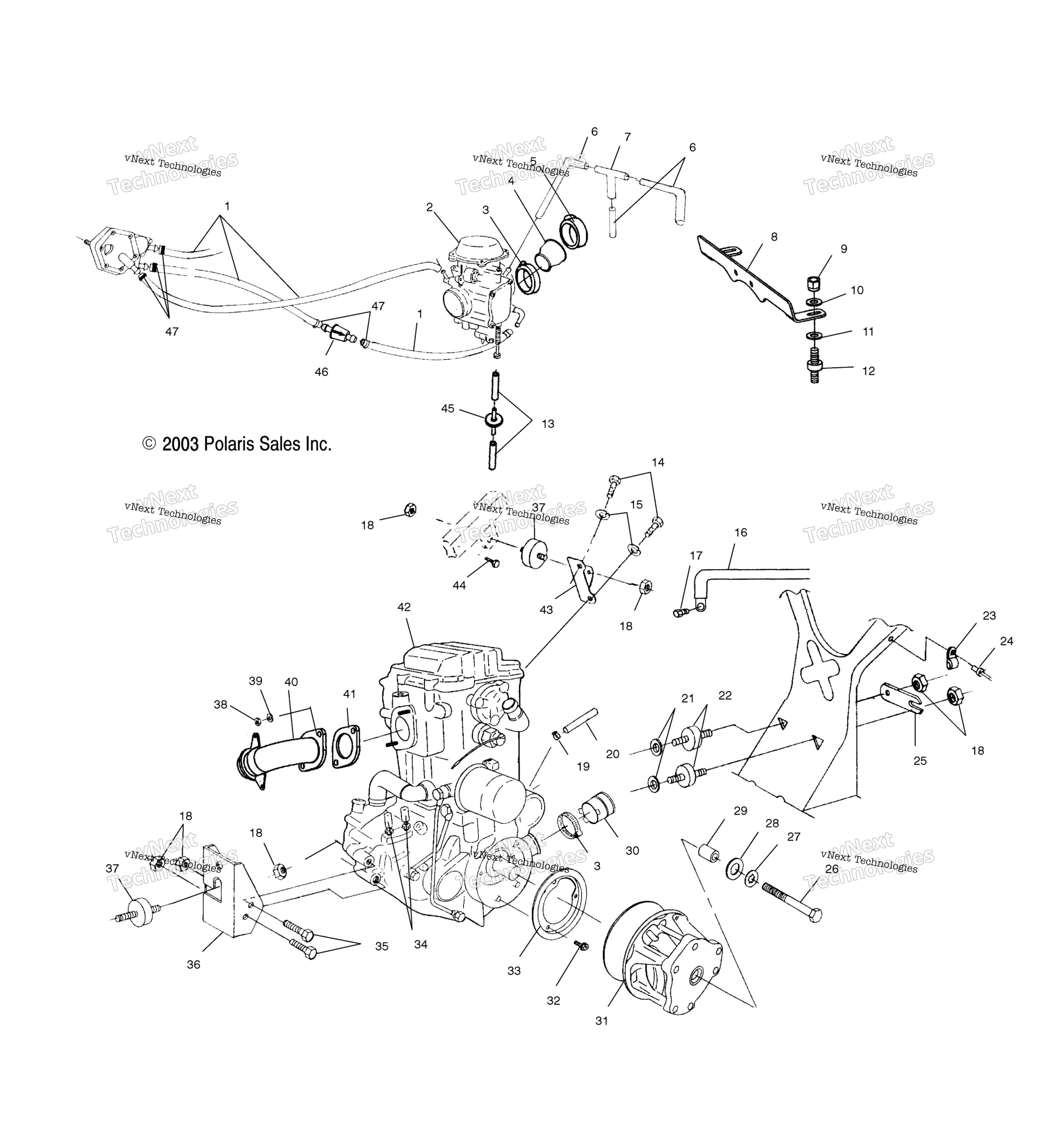

Схема двигателя Mounting для A04CH42AQ SPORTSMAN 400 (A04CH42AQ/AR/AS/AT/AV)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL LINE, 600 CM art. 8450040-600
По запросу
2
ASM., CARBURETOR [SEE CARBURETOR PG. D6, REF. 9] art. -------
По запросу
3
NARROW BAND CLAMP art. 7080511
По запросу
4
CARB BOOT, 34 MM art. 5412283
По запросу
5
CLAMP, NARROW BAND art. 7080909
По запросу
6
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
7
FITTING, TEE art. 7052075
По запросу
8
STRAP-CARB MNT art. 5247154
По запросу
9
HEX NUT art. 7542105
По запросу
10
WASHER art. 7558203
По запросу
11
Закладная гайка Polaris art. 7542143
По запросу
12
Крепление карбюратора Polaris art. 3110050
По запросу
13
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
14
BOLT art. 7512315
По запросу
15
Шайба гровер Polaris art. 7552901
от 116 ₽
16
FRAME/ENGINE CABLE art. 4010895
По запросу
17
BOLT AND WASHER ASSEMBLY art. 3082038
По запросу
18
NUT art. 7547108
По запросу
19
CLAMP,HOSE,SPRING art. 7080694
По запросу
20
HOSE, BREATHER [SEE AIR BOX PG. B2, REF. 16] art. -------
По запросу
21
FLAT WASHER art. 7555815
По запросу
22
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
23
CLAMP,NYLON,CABLE art. 7080539
По запросу
24
RIVET art. 7621462
По запросу
25
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
26
Болт подвески Polaris art. 7512566
По запросу
27
Шайба Polaris art. 7575202
от 263 ₽
28
Шайба Polaris art. 5210748
По запросу
29
Втулка Polaris art. 5430261
По запросу
30
CLUTCH INTAKE BOOT (If built before 8/04/03) art. 5410421
По запросу
30
CLUTCH INTAKE BOOT (If built after 8/04/03) art. 5412487
По запросу
31
ASM., DRIVE CLUTCH [SEE DRIVE CLUTCH PG. C6 FOR DETAILS] art. -------
По запросу
32
SCREW AND WASHER [SEE CRANKCASE PG. D2, REF. 6] art. -------
По запросу
33
BRACKET, RETAINER, SEAL [SEE CLUTCH COVER PG. C8, REF. 14] art. -------
По запросу
34
HOSE CLAMP art. 7080474
По запросу
35
SCREW art. 7515417
По запросу
36
MOUNT-ENGINE,FRONT art. 5241150
По запросу
37
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
38
NUT [SEE CYLINDER PG. D3, REF. 23] art. -------
По запросу
39
WASHER [SEE CYLINDER PG. D3, REF. 22] art. -------
По запросу
40
EXHST MANIFOLD HGH TEMP POWDER art. 1261688-489
По запросу
41
GASKET, EXHAUST [SEE CYLINDER PG. D3, REF. 33] art. -------
По запросу
42
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
43
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
44
Винт Polaris art. 7512232
от 116 ₽
45
Клапан топливной системы Polaris art. 7051011
По запросу
46
Фильтр топливный Polaris art. 2530009
По запросу
47
Хомут пружинный Polaris art. 7080003
от 116 ₽
