модель 2004 года
- Модель Sportsman 600
- Код модели A04CH59AF SPORTSMAN 600 (A04CH59AF/AH/AJ/AT/AV)

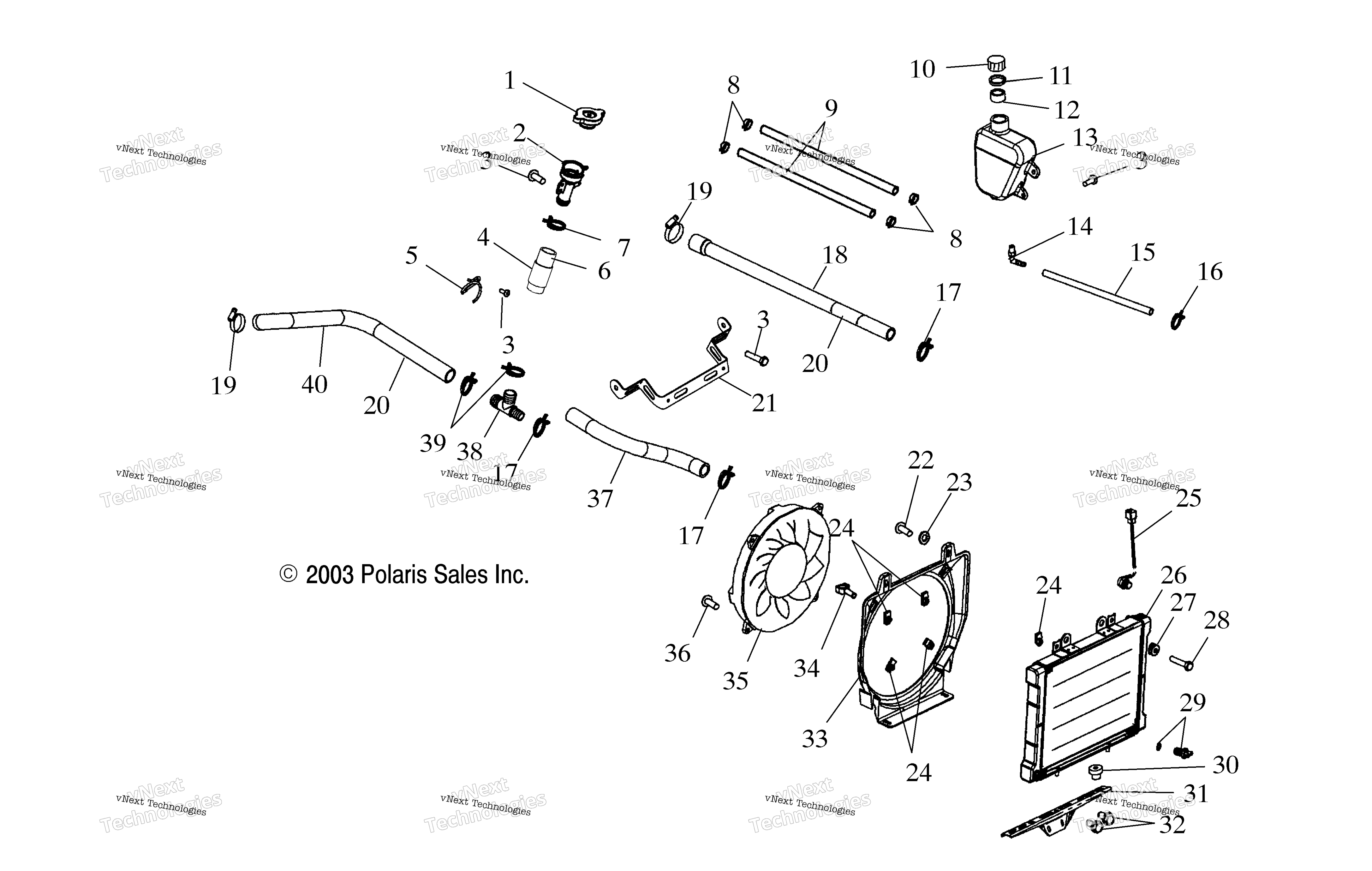

Схема системы охлаждения для A04CH59AF SPORTSMAN 600 (A04CH59AF/AH/AJ/AT/AV)
Схема
Детали

Номер
Наименование детали
Цена
1
PRESSURE CAP art. 1240508
от 6 900 ₽
1
PRESSURE CAP art. 1240508
от 6 900 ₽
2
FILLER-REMOTE COOLANT art. 5434325
По запросу
2
FILLER-REMOTE COOLANT art. 5434325
По запросу
3
SCREW art. 7512084
По запросу
3
SCREW art. 7512084
По запросу
4
GUARD-HOSE,6.75 art. 5521644
По запросу
4
GUARD-HOSE,6.75 art. 5521644
По запросу
5
RETAINER-HOSE,WIRE FORM art. 7042089
По запросу
5
RETAINER-HOSE,WIRE FORM art. 7042089
По запросу
6
HOSE, 1.0 X 9.62 art. 5413671
По запросу
6
HOSE, 1.0 X 9.62 art. 5413671
По запросу
7
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
7
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
8
HOSE CLAMP art. 7080003
от 116 ₽
8
HOSE CLAMP art. 7080003
от 116 ₽
9
FUEL LINE, 600 CM art. 8450040-600
По запросу
9
FUEL LINE, 600 CM art. 8450040-600
По запросу
10
OVERFLOW CAP art. 5430743
По запросу
10
OVERFLOW CAP art. 5430743
По запросу
11
GASKET art. 5810279
от 326 ₽
11
GASKET art. 5810279
от 326 ₽
12
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
12
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
13
SURGE TANK art. 5436936
от 7 035 ₽
13
SURGE TANK art. 5436936
от 7 035 ₽
14
FITTING, 90 DEGREE art. 7052065
от 1 029 ₽
14
FITTING, 90 DEGREE art. 7052065
от 1 029 ₽
15
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
15
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
16
HOSE CLAMP art. 7080307
По запросу
16
HOSE CLAMP art. 7080307
По запросу
17
CLAMP-ROTO CLIP art. 7080826
По запросу
17
CLAMP-ROTO CLIP art. 7080826
По запросу
18
Discontinued art. 9999999
По запросу
18
Discontinued art. 9999999
По запросу
19
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
19
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
20
GUARD-HOSE,9" art. 5521597
По запросу
20
GUARD-HOSE,9" art. 5521597
По запросу
21
RADIATOR MOUNT BRACKET, UPPER art. 5246656
По запросу
21
RADIATOR MOUNT BRACKET, UPPER art. 5246656
По запросу
22
SCREW-M6 HEX HD art. 7518014
По запросу
22
SCREW-M6 HEX HD art. 7518014
По запросу
23
WASHER-FL,6.4X17X3.0 art. 7556196
По запросу
23
WASHER-FL,6.4X17X3.0 art. 7556196
По запросу
24
CLIP- U ,M6.0X1.0 art. 7547197
По запросу
24
CLIP- U ,M6.0X1.0 art. 7547197
По запросу
25
THERMAL HARNESS SENSOR art. 4010161
от 9 681 ₽
25
THERMAL HARNESS SENSOR art. 4010161
от 9 681 ₽
26
RADIATOR art. 1240534
По запросу
26
RADIATOR art. 1240534
По запросу
27
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
27
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
28
SCREW art. 7515179
По запросу
28
SCREW art. 7515179
По запросу
29
VALVE-PLASTIC DRAIN art. 7052296
По запросу
29
VALVE-PLASTIC DRAIN art. 7052296
По запросу
30
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
30
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
31
RADIATOR BRACKET, LOWER, GS BLK art. 5245773-067
По запросу
31
RADIATOR BRACKET, LOWER, GS BLK art. 5245773-067
По запросу
32
SCREW art. 7517386
По запросу
32
SCREW art. 7517386
По запросу
33
SHROUD-FAN art. 5434171
По запросу
33
SHROUD-FAN art. 5434171
По запросу
34
CLIP-WIRING art. 4010631
По запросу
34
CLIP-WIRING art. 4010631
По запросу
35
FAN-11" ASSEMBLY,ATV art. 2410288
По запросу
35
FAN-11" ASSEMBLY,ATV art. 2410288
По запросу
36
HEX HEAD BOLT, 6 MM art. 7517975
По запросу
36
HEX HEAD BOLT, 6 MM art. 7517975
По запросу
37
RADIATOR HOSE, LOWER art. 5412312
По запросу
37
RADIATOR HOSE, LOWER art. 5412312
По запросу
38
TEE CONNECTOR 1IN, 1IN, .75IN B art. 7052282
По запросу
38
TEE CONNECTOR 1IN, 1IN, .75IN B art. 7052282
По запросу
39
CLAMP-ROT SPRING 31.5 MM art. 7081047
По запросу
39
CLAMP-ROT SPRING 31.5 MM art. 7081047
По запросу
40
LOWER ENGINE HOSE,1 IN art. 5413674
По запросу
40
LOWER ENGINE HOSE,1 IN art. 5413674
По запросу
