модель 2004 года
- Модель Sportsman 700
- Код модели A04CH68AU/CU SPORTSMAN 700 (A04CH68AP/AQ/AU/CU)

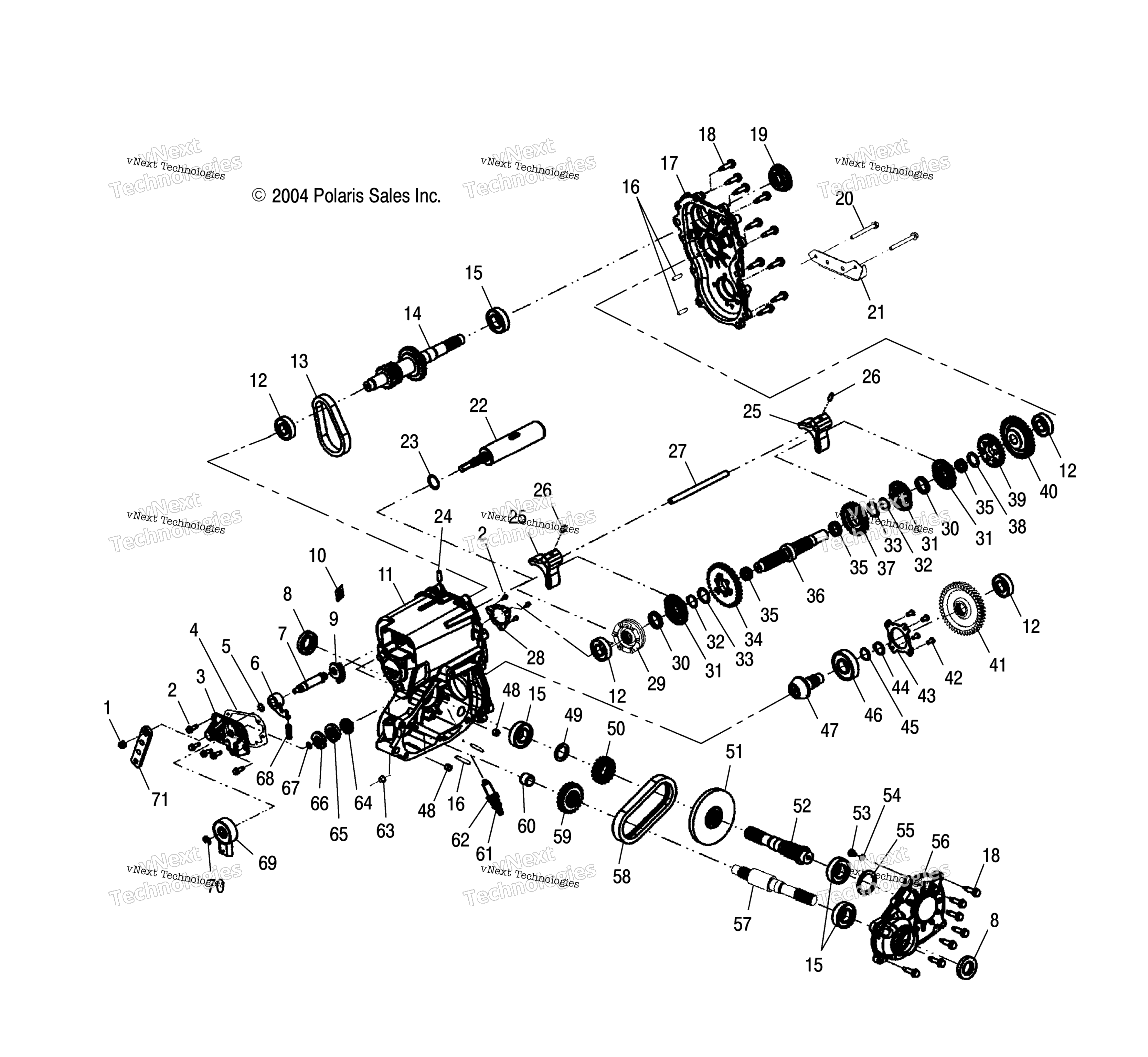

Схема картера редуктора для A04CH68AU/CU SPORTSMAN 700 (A04CH68AP/AQ/AU/CU)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE,2.70 H art. 1332348
По запросу
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
SCREW art. 3233826
По запросу
3
GEARCASE COVER art. 3234188
По запросу
4
Gasket art. -------
По запросу
5
O-RING art. 3233869
По запросу
6
Собачка КПП Polaris art. 3233829
По запросу
7
Вал переключения КПП Polaris art. 3233831
По запросу
8
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
9
Шестерня переключения передач Polaris art. 3233832
По запросу
10
LABEL-OIL FILL/LEVEL CHECK art. 3234143
По запросу
11
GEARCASE-MAIN,MACH art. 3234128
По запросу
12
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
13
Цепь КПП Polaris art. 3233036
По запросу
14
SUB ASM-INPUT SHAFT art. 3234133
По запросу
15
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
16
PIN, DOWEL art. 3233247
По запросу
17
COVER,LH MAIN art. 3234127
По запросу
18
Болт крышки КПП Polaris art. 3234114
По запросу
19
Сальник Polaris art. 3233874
По запросу
20
SCREW art. 3234042
По запросу
21
BRACKET-TRANSMISSION MOUNT art. 3234142
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
O-RING art. 3233548
По запросу
24
TUBE,VENT art. 3233524
По запросу
25
SHIFT FORK WITH PIN SUBASSEMBLY [Incl. 26] art. 3234141
По запросу
26
Pin, Dowel art. -------
По запросу
27
SHIFT SHAFT RAIL, C VERSION art. 3233860
По запросу
28
PLATE-PARK 12 FACE art. 3233915
По запросу
29
ENGAGEMENT-DOG,PARK 6-FACE art. 3234040
По запросу
30
WAVE SPRING, 1.35 IN X .353 IN art. 3234144
По запросу
31
Шестерня переключения передач Polaris art. 3233875
от 21 900 ₽
32
Стопорное кольцо коробки передач Polaris art. 3233850
от 935 ₽
33
WASHER art. 3233851
По запросу
34
Шестерня КПП Polaris art. 3233852
от 31 900 ₽
35
Подшипник игольчатый Polaris art. 3233718
По запросу
36
REVERSE SHAFT art. 3233853
По запросу
37
Шестерня КПП 24 зуба Polaris art. 3233854
По запросу
38
Шайба КПП 1.250 X 0.876 X 0.05 Polaris art. 3233855
По запросу
39
GEAR-HELICAL,23T 6-FACE art. 3234135
По запросу
40
HELICAL GEAR, MID OUTPUT, 51T art. 3234136
По запросу
41
HELICAL GEAR, MID OUTPUT, 56T art. 3234137
По запросу
42
SCREW-TORX TRUSS HD art. 3234086
По запросу
43
BEARING COVER art. 3234122
По запросу
44
SNAP RING art. 3233106
По запросу
45
SPACER art. 3233357
По запросу
46
BALL BEARING art. 3235328
По запросу
47
SPIRAL BEVEL [Incl. 51] art. 3234911
По запросу
48
Пробка КПП заливная Polaris art. 3233794
По запросу
49
WASHER,THRUST art. 3233619
По запросу
50
SPROCKET-22T/18T art. 3233873
По запросу
51
SPIRAL BEVEL [Incl. 47] art. 3234911
По запросу
52
OUTPUT SHAFT, REAR art. 3233911
По запросу
53
BUTTON,THRUST art. 3233582
По запросу
54
SHIM, .450 X .265 art. 3233583
По запросу
55
SHIM KIT art. 3233611
По запросу
56
COVER-FRONT OUTPUT,MACH art. 3234130
По запросу
57
Вал КПП Polaris art. 3233625
По запросу
58
Цепь КПП Polaris art. 3233784
По запросу
59
SPROCKET, 22 TOOTH art. 3233844
По запросу
60
GARLOCK BUSHING art. 3233552
По запросу
61
CLAMP-TIE art. 3234013
По запросу
62
SUBASM-PARK LOCKOUT art. 3233917
По запросу
63
NUT art. 3234043
По запросу
64
Шестерня переключения КПП Polaris art. 3233839
По запросу
65
LOCKOUT DISC art. 3233838
По запросу
66
DETENT STAR art. 3234082
По запросу
67
O-RING art. 3233076
По запросу
68
Пружина КПП Polaris art. 3233830
По запросу
69
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
70
RETAINING RING art. 3233834
По запросу
71
Рычаг КПП Polaris art. 3233906
от 3 161 ₽
