модель 2004 года
- Модель Sportsman Big Boss 6x6
- Код модели SPORTSMAN 6X6 (A04CL50AA)

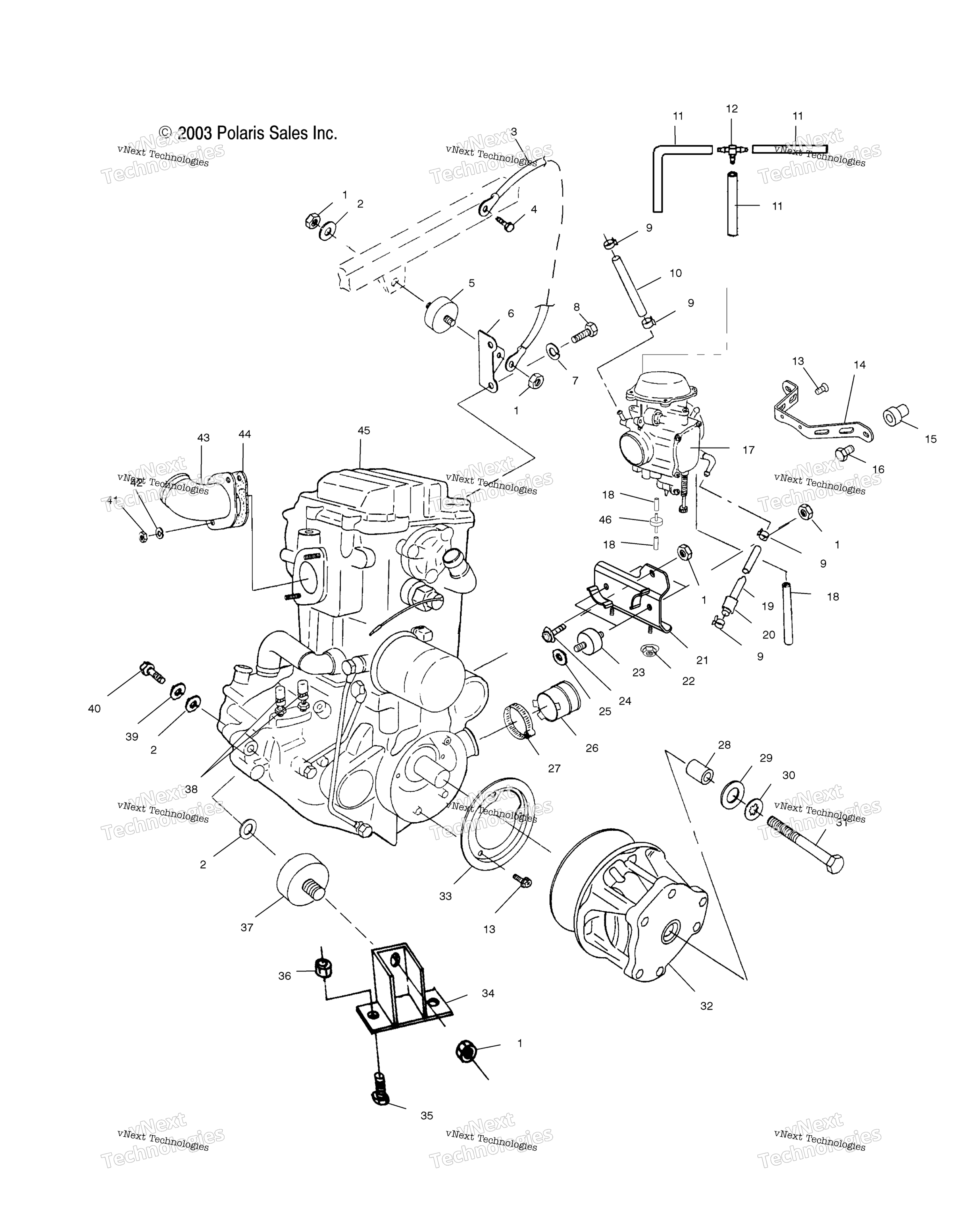

Схема двигателя Mounting для SPORTSMAN 6X6 (A04CL50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT art. 7547108
По запросу
2
WASHER art. 7555801
По запросу
3
CABLE,GND-ENGINE art. 4010132
По запросу
4
Винт Polaris art. 7512232
от 116 ₽
5
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
6
SUBSTITUTED BY 5242674-067 art. 5242674
По запросу
7
Шайба гровер Polaris art. 7552901
от 116 ₽
8
BOLT art. 7512315
По запросу
9
Хомут пружинный Polaris art. 7080003
от 116 ₽
10
FUEL LINE, 600 CM art. 8450040-600
По запросу
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
FITTING, TEE art. 7052075
По запросу
13
SCREW AND WASHER art. 3084205
По запросу
14
BRKT-CARB MNT(PLATED) art. 5246553
По запросу
15
Гайка (10) Polaris art. 7541923
от 882 ₽
16
BOLT art. 7512247
По запросу
17
ASM., CARBURETOR [SEE CARBURETOR PG. D8, REF. 32] art. -------
По запросу
18
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
19
FUEL HOSE, 250 CM art. 8450117-250
По запросу
20
Sheath, Reflect Sleeve art. 8450105-18
По запросу
21
MOUNT,ENGINE,REAR,BLK art. 1012883-067
По запросу
22
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
23
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
24
SCREW art. 7517289
По запросу
25
FLAT WASHER art. 7555815
По запросу
26
CLUTCH INTAKE BOOT (If built before 8/04/03) art. 5410421
По запросу
26
CLUTCH INTAKE BOOT (If built after 8/04/03) art. 5412487
По запросу
27
NARROW BAND CLAMP art. 7080511
По запросу
28
Втулка Polaris art. 5430261
от 725 ₽
29
Шайба Polaris art. 5210748
По запросу
30
Шайба Polaris art. 7575202
от 263 ₽
31
Болт подвески Polaris art. 7512566
от 1 239 ₽
32
ASM., DRIVE CLUTCH [SEE DRIVE CLUTCH PG. C3 FOR DETAILS] art. -------
По запросу
33
BRACKET, RETAINER, SEAL [SEE CLUTCH COVER PG. C6, REF. 19] art. -------
По запросу
34
MOUNT,FR.ENGINE,BLK. art. 1040688-067
По запросу
35
SCREW art. 7515398
По запросу
36
Гайка Polaris art. 7542324
от 160 ₽
37
MOUNT,MOTOR art. 3110067
По запросу
38
HOSE CLAMP art. 7080474
По запросу
39
Шайба гроверная Polaris art. 7552603
По запросу
40
SCREW art. 7515417
По запросу
41
NUT [SEE CYLINDER PG. D6, REF. 23] art. -------
По запросу
42
WASHER, LOCK [SEE CYLINDER PG. D6, REF. 22] art. -------
По запросу
43
MANIFOLD WELD HIGH TEMP POWER P art. 1261391-489
По запросу
44
GASKET, EXHAUST [SEE CYLINDER PG. D6, REF. 20] art. -------
По запросу
45
N/A,USE COMPONENTS [EH50PLE10] NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
46
Клапан топливной системы Polaris art. 7051011
По запросу
