модель 2005 года
- Модель Magnum 330
- Код модели MAGNUM 330 2X4 (A05CB32AA)

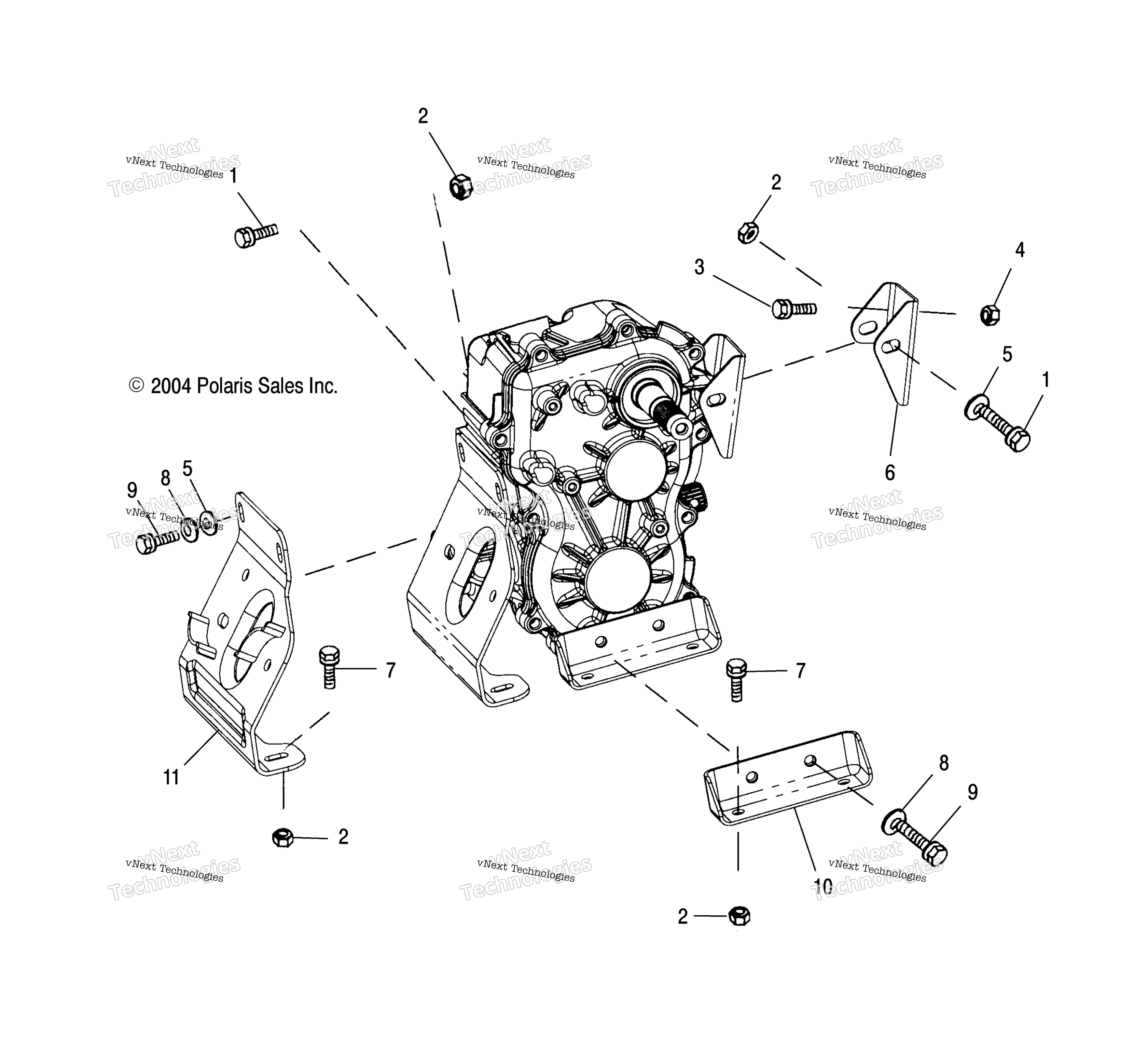

Схема трансмиссии Mounting для MAGNUM 330 2X4 (A05CB32AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM., GEARCASE [SEE GEARCASE PG. C4 FOR DETAILS] art. -------
По запросу
1
SCREW art. 7515417
По запросу
2
NUT art. 7547108
По запросу
3
BOLT-3/8-24X23/4,HEX FLANGE,65 art. 7518415
По запросу
4
FLANGE NUT art. 7542321
По запросу
5
WASHER,FLAT art. 7555976
По запросу
6
MOUNT-TRANSMISSION REAR,PLTD art. 5247343
По запросу
7
SCREW art. 7517289
По запросу
8
Шайба гроверная Polaris art. 7552603
По запросу
9
BOLT art. 7515522
По запросу
10
MOUNT,TRANSMISSION,BLK art. 5242820-067
По запросу
11
MOUNT, ENGINE, REAR, BLACK [SEE ENGINE MOUNTING PG. A12, REF. 17] art. -------
По запросу
Другие схемы модели
Трансмиссия Mounting
