модель 2005 года
- Модель Sportsman 400
- Код модели SPORTSMAN 400 (A05MH42AB)

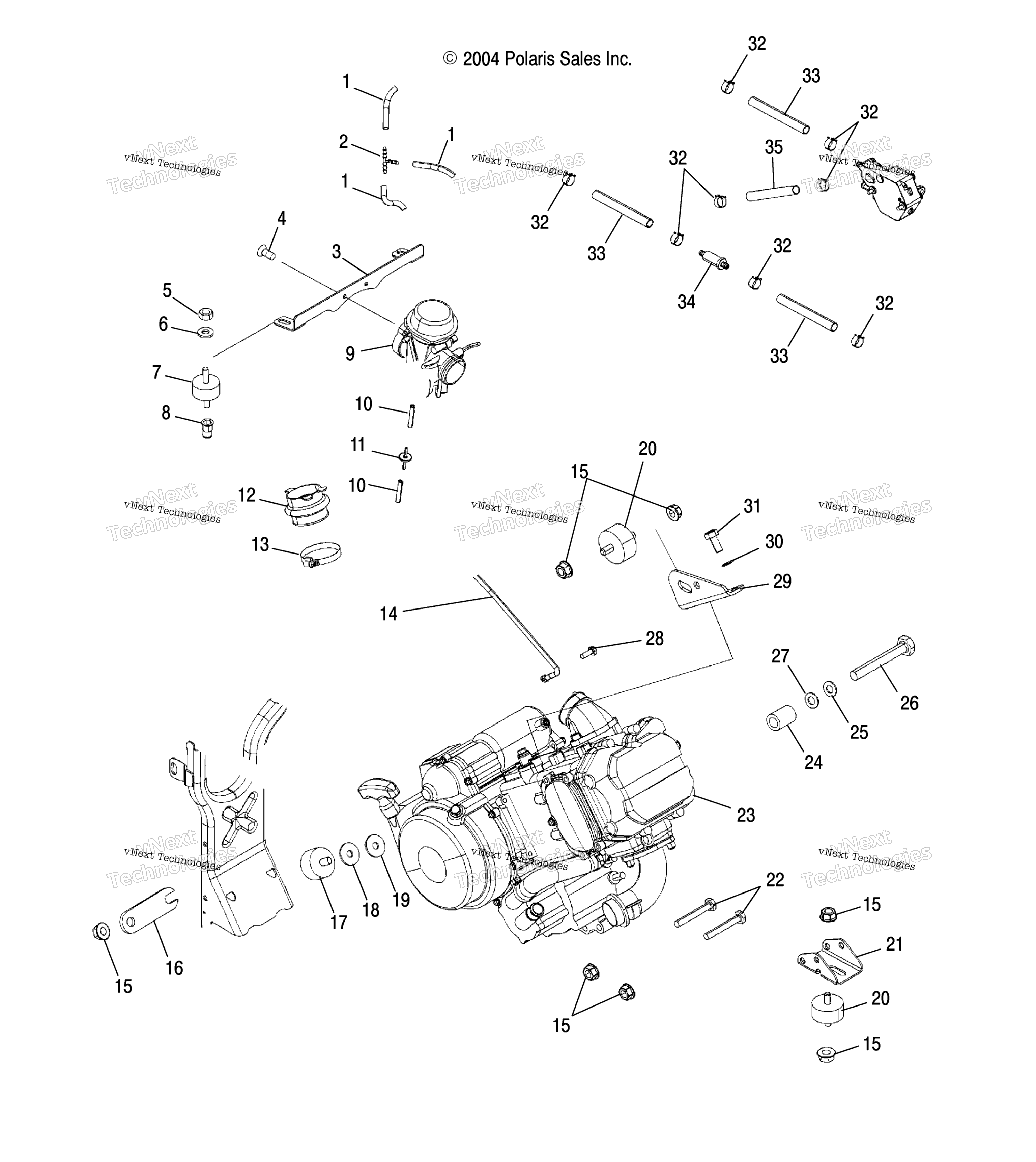

Схема двигателя Mounting /Ag/Ah для SPORTSMAN 400 (A05MH42AB)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
2
FITTING, TEE art. 7052075
По запросу
3
STRAP-CARB MNT art. 5247154
По запросу
4
SCREW AND WASHER art. 3084205
По запросу
5
HEX NUT art. 7542105
По запросу
6
WASHER art. 7558203
По запросу
7
Крепление карбюратора Polaris art. 3110050
По запросу
8
Закладная гайка Polaris art. 7542143
По запросу
9
ASM., CARBURETOR [SEE CARBURETOR PG. D8, REF. 9] art. -------
По запросу
10
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
11
Клапан топливной системы Polaris art. 7051011
По запросу
12
CLUTCH INTAKE BOOT art. 5412487
По запросу
13
NARROW BAND CLAMP art. 7080511
По запросу
14
FRAME/ENGINE CABLE art. 4010895
По запросу
15
NUT art. 7547108
По запросу
16
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
17
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
18
FLAT WASHER art. 7555815
По запросу
19
FLAT WASHER art. 7555797
По запросу
20
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
21
MOUNT-ENGINE,FRONT art. 5241150
По запросу
22
BOLT-3/8-24X23/4,HEX FLANGE,65 art. 7518415
По запросу
23
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
24
Втулка Polaris art. 5430261
По запросу
25
Шайба Polaris art. 7575202
от 263 ₽
26
Болт подвески Polaris art. 7512566
По запросу
27
Шайба Polaris art. 5210748
По запросу
28
BOLT AND WASHER ASSEMBLY art. 3082038
По запросу
29
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
30
Шайба гровер Polaris art. 7552901
от 116 ₽
31
BOLT art. 7512315
По запросу
32
Хомут пружинный Polaris art. 7080003
от 116 ₽
33
FUEL HOSE, 250 CM art. 8450117-250
По запросу
34
Фильтр топливный Polaris art. 2530009
По запросу
35
FUEL LINE, 600 CM art. 8450040-600
По запросу
