модель 2005 года
- Модель Sportsman 600
- Код модели SPORTSMAN 600 (A05MH59AK)

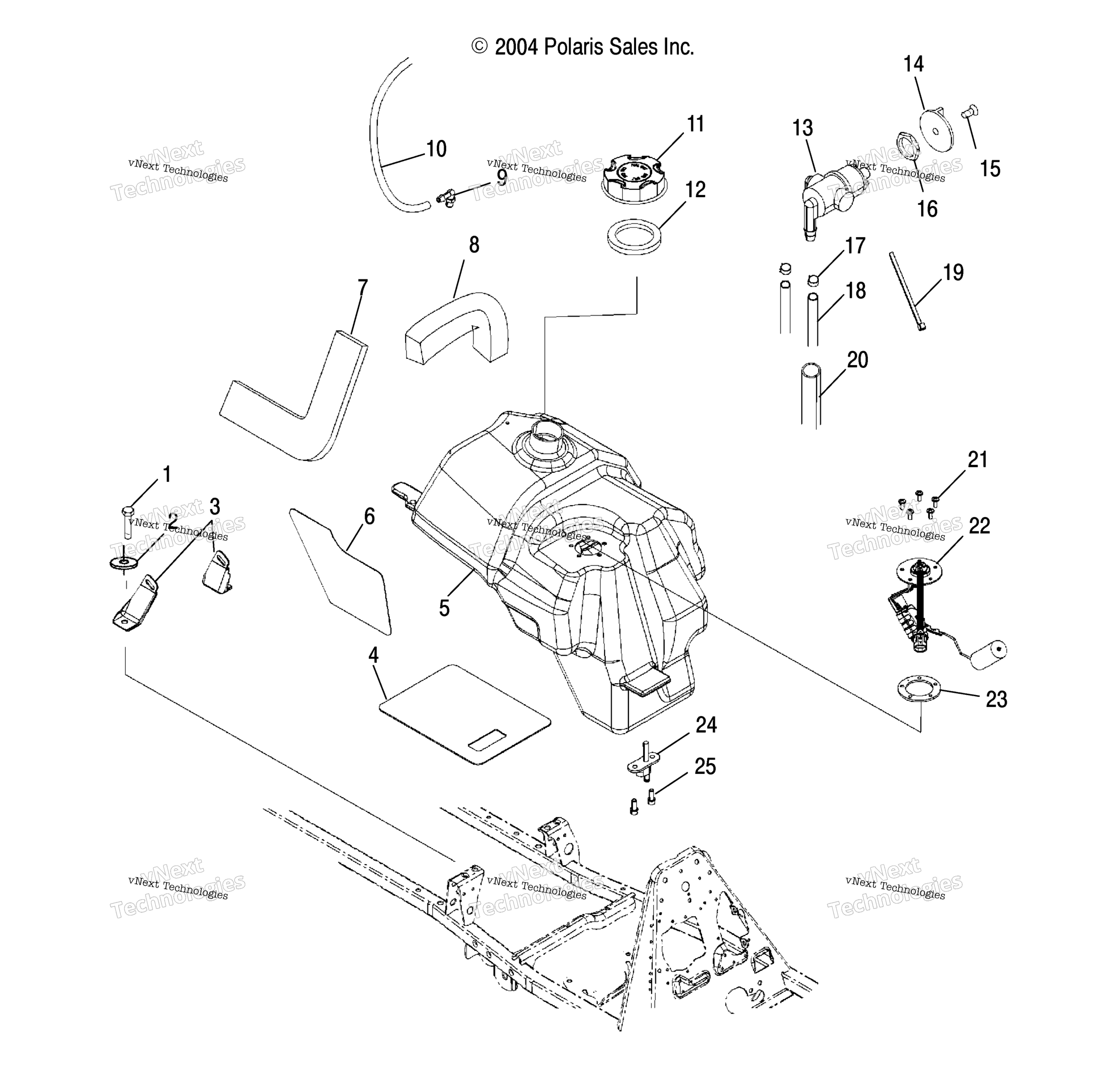

Схема топливной системы Tank /An для SPORTSMAN 600 (A05MH59AK)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FLAT WASHER art. 7558301
По запросу
3
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
3
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
4
FUEL TANK FOIL, 9.5 X 7.125 art. 5813045
По запросу
5
FUEL TANK W/ SENDER ASSEMBLY [Incl. 4,6,9,24,25] art. 2520403
По запросу
6
FUEL TANK FOIL art. 5813044
По запросу
7
FOAM SEAL, 12 IN art. 5812265
По запросу
8
FOAM art. 5812776
По запросу
9
TANK VENT art. 5431053
По запросу
10
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
11
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
12
Прокладка крышки бензобака Polaris art. 5812123
По запросу
13
ON/OFF VALVE art. 7052159
По запросу
14
FUEL VALVE KNOB art. 5432559
По запросу
15
SCREW art. 7517505
По запросу
16
FUEL VALVE NUT art. 5432733
По запросу
17
Хомут пружинный Polaris art. 7080003
от 116 ₽
18
FUEL HOSE, 250 CM art. 8450117-250
По запросу
19
CABLE TIE, 11 IN art. 7080492
По запросу
20
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
21
SCR-#10-32X1/2 art. 7518257
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
GASKET art. 5810858
По запросу
24
FITTING-FUEL,SINGLE OUTLET art. 7052363
По запросу
25
SCREW art. 7515136
По запросу
