модель 2005 года
- Модель Sportsman 700 EFI
- Код модели SPORTSMAN 700 EFI (A05MH68AC)

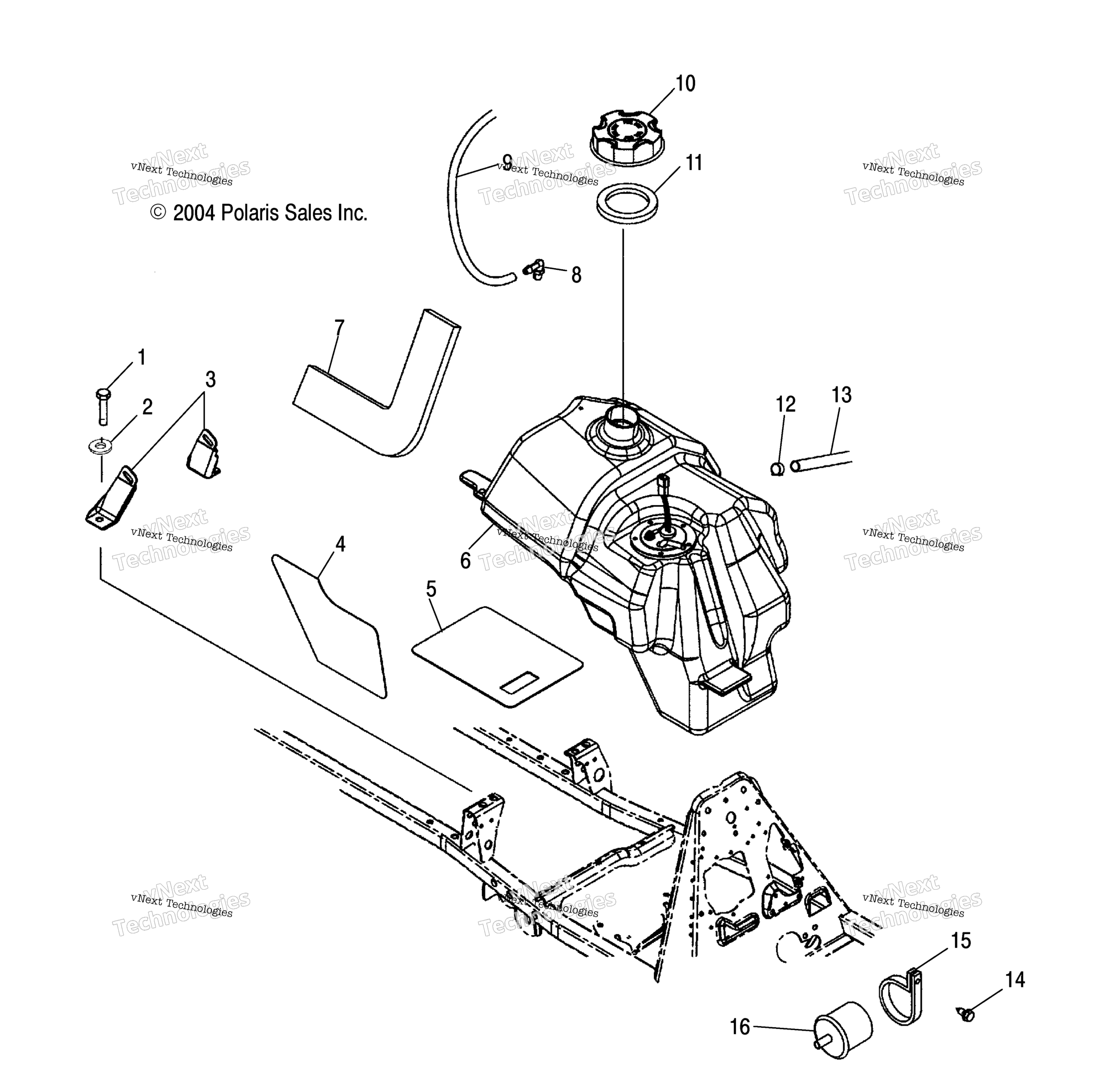

Схема топливной системы Tank /As/At/Au/Aw для SPORTSMAN 700 EFI (A05MH68AC)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7515179
По запросу
2
FLAT WASHER art. 7558301
По запросу
3
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
3
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
4
FUEL TANK FOIL art. 5813044
По запросу
5
FUEL TANK FOIL, 9.5 X 7.125 art. 5813045
По запросу
6
Бензобак в сборе Polaris art. 2204719
По запросу
7
FOAM SEAL, 12 IN art. 5812265
По запросу
8
TANK VENT art. 5431053
По запросу
9
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
10
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
11
Прокладка крышки бензобака Polaris art. 5812123
По запросу
12
CLAMP,HOSE(SCREW TYPE) art. 7080417
По запросу
13
Line, Fuel art. 8450044
По запросу
14
SCREW art. 7517386
По запросу
15
CLAMP-FUEL FILTER art. 7081129
По запросу
16
FILTER, FUEL [SEE ENGINE MOUNTING PG. B4, REF. 2] art. -------
По запросу
