модель 2005 года
- Модель Sportsman 700
- Код модели SPORTSMAN 700 (A05MH68AK/AN/AD)

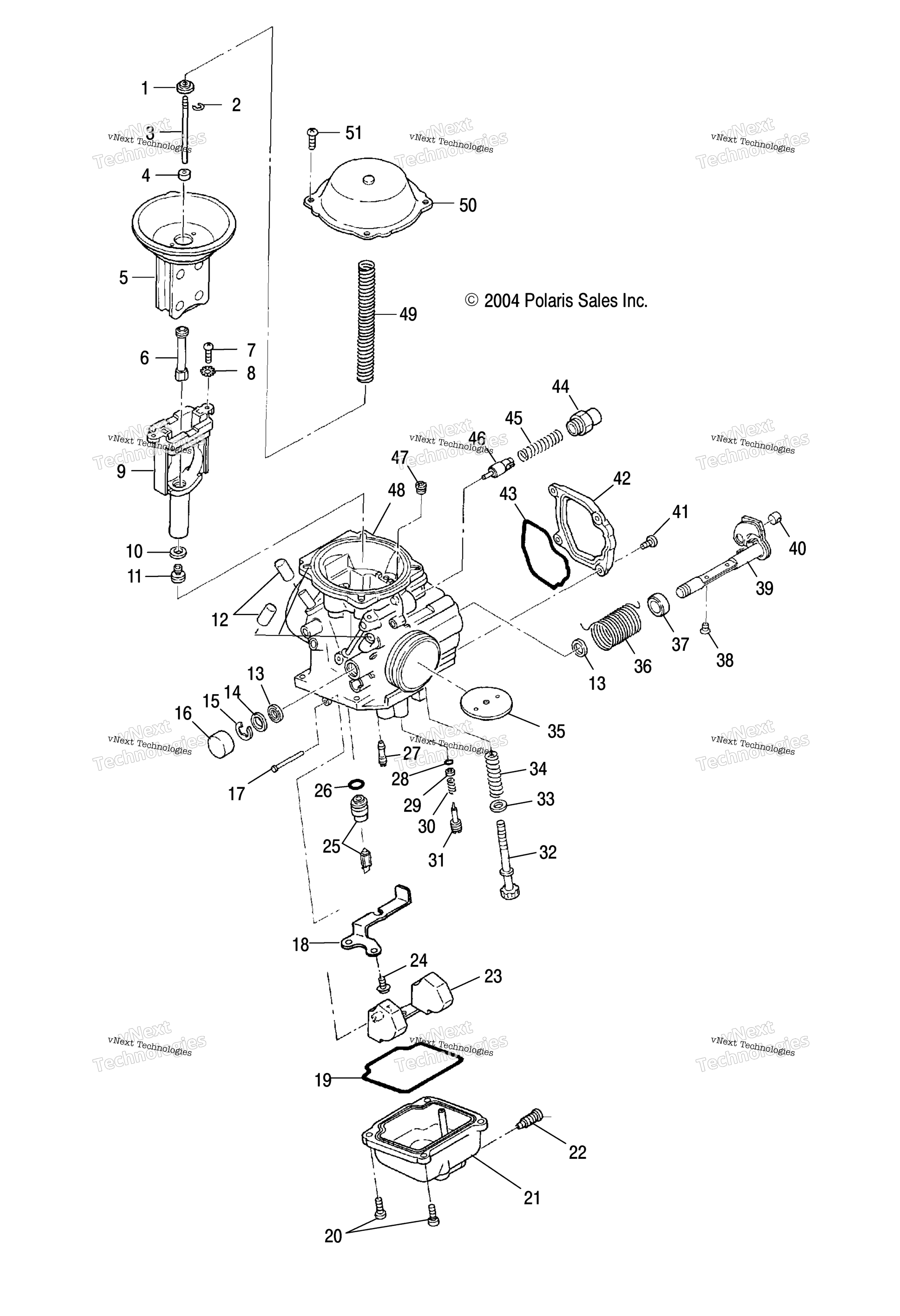

Схема engine, карбюратор для SPORTSMAN 700 (A05MH68AK/AN/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
E-RING art. 3130508
По запросу
3
JET NEEDLE art. 3131224
По запросу
4
RING art. 3130752
По запросу
5
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
6
NEEDLE JET art. 3131363
По запросу
7
SCREW art. 3130541
По запросу
8
WASHER,SPRING art. 3130540
По запросу
9
JETBLOCK ASSEMBLY art. 3130504
По запросу
10
WASHER art. 3130014
По запросу
11
MAIN JET, #157.5 art. 3130572
По запросу
12
CAP art. 3131393
По запросу
13
SEAL art. 3130515
По запросу
14
Packing art. -------
По запросу
15
E-RING art. 3130518
По запросу
16
CAP art. 3130519
По запросу
17
FLOAT PIN art. 3130361
По запросу
18
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
19
O-RING art. 3130532
По запросу
20
SCREW art. 3130520
По запросу
21
FLOATBODY ASSEMBLY art. 3130590
По запросу
22
SCREW art. 3130521
По запросу
23
FLOAT ASSEMBLY art. 3130529
По запросу
24
SCREW art. 3130591
По запросу
25
Клапан игольчатый карбюратора Polaris art. 3131360
от 6 584 ₽
26
O-RING art. 3130533
По запросу
27
PILOT JET art. 3131397
По запросу
28
O-RING art. 3130522
По запросу
29
WASHER LOCK art. 3130523
По запросу
30
SPRING art. 3130525
По запросу
31
ADJUSTER art. 3130524
По запросу
32
ADJUSTER SCREW art. 3130546
По запросу
33
RING art. 3130545
По запросу
34
SPRING art. 3130544
По запросу
35
VALVE,THROTTLE,100 art. 3130502
По запросу
36
SPRING art. 3131398
По запросу
37
RING art. 3130514
По запросу
38
SCREW art. 3130501
По запросу
39
ASM., THROTTLE SHAFT art. -------
По запросу
40
GUIDE CABLE art. 3130543
По запросу
41
SCREW art. 3130535
По запросу
42
COVER [AD](Built 7/16/04 and Before, AK/AN) art. 3130511
По запросу
42
Cover and O-Ring (Built 7/17/04 and After AK/AN) art. 1202421
По запросу
43
O-RING art. 3130512
По запросу
44
GUIDE HOLDER art. 3131396
По запросу
45
SPRING art. 3130538
По запросу
46
PLUNGER ASSEMBLY art. 3131395
По запросу
47
AIR PILOT JET art. 3130625
По запросу
48
ASM-CARBURETOR [AD][Incl. 1-12](Built 1/31/04 and Before, AK/AN) art. 1253563
По запросу
48
CARBURETOR ASSEMBLY [Incl. 1-12](Built 2/01/04 and After, AK/AN) art. 1203060
По запросу
49
COMPRESSION SPRING art. 3131451
По запросу
50
COVER ASSEMBLY art. 3130503
По запросу
51
SCREW art. 3130924
По запросу
