модель 2005 года
- Модель Sportsman 90
- Код модели SPORTSMAN 90 (A05FA09CA)

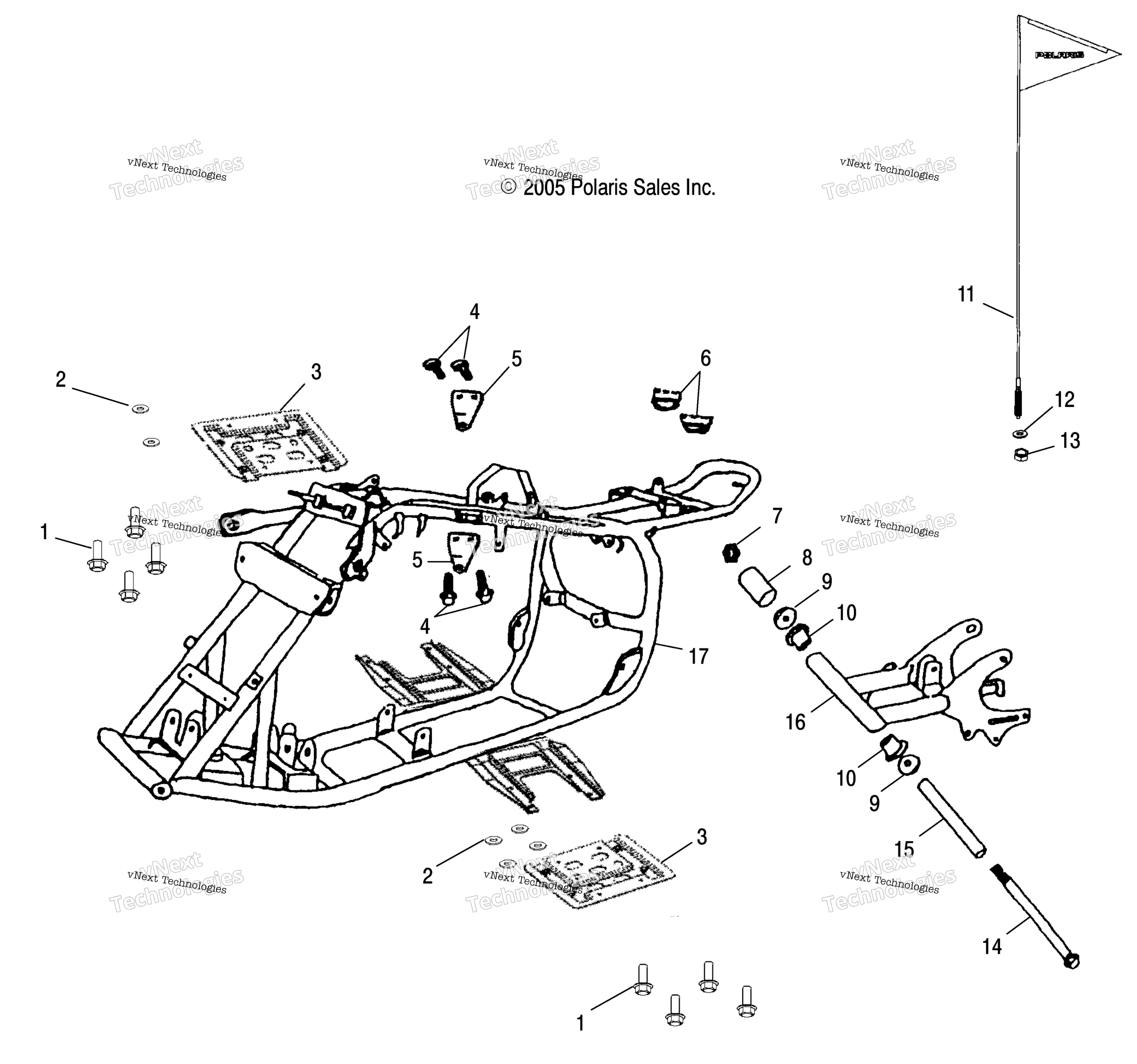

Схема рамы Body /Cb/Cc для SPORTSMAN 90 (A05FA09CA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 0453669
По запросу
2
FOOTREST GROMMET art. 0450613
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
BOLT-HEX,14,WASHER,NYLOCK art. 0452030
По запросу
5
PLATE,ENGINE BRACKET 50351-151- art. 0450299
По запросу
6
RUBBER,SEAT 77220-131-000 art. 0450290
По запросу
7
NYLON LOCK NUT art. 0450878
По запросу
8
SLEEVE,RUBBER 52423-131-000 art. 0450304
По запросу
9
SWING ARM SEAL COVER art. 0450303
По запросу
10
GREASE CONTAIN SEAT art. 0450302
По запросу
11
VISUAL FLAG art. 2872428
По запросу
12
WASHER-SPRING(10) art. 0450844
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
HEX BOLT art. 0450305
По запросу
15
TUBE SPACER art. 0450301
По запросу
16
ARM-SWING,BLK [CA][CB] art. 0452179-067
По запросу
17
FRAME-MAIN,BLK [CC] art. 0452178-067
По запросу
17
FRAME-MAIN [CA][CB] art. 0452177
По запросу
