модель 2005 года
- Модель Sportsman Big Boss 6x6
- Код модели SPORTSMAN 6X6 (A05CL50AA)

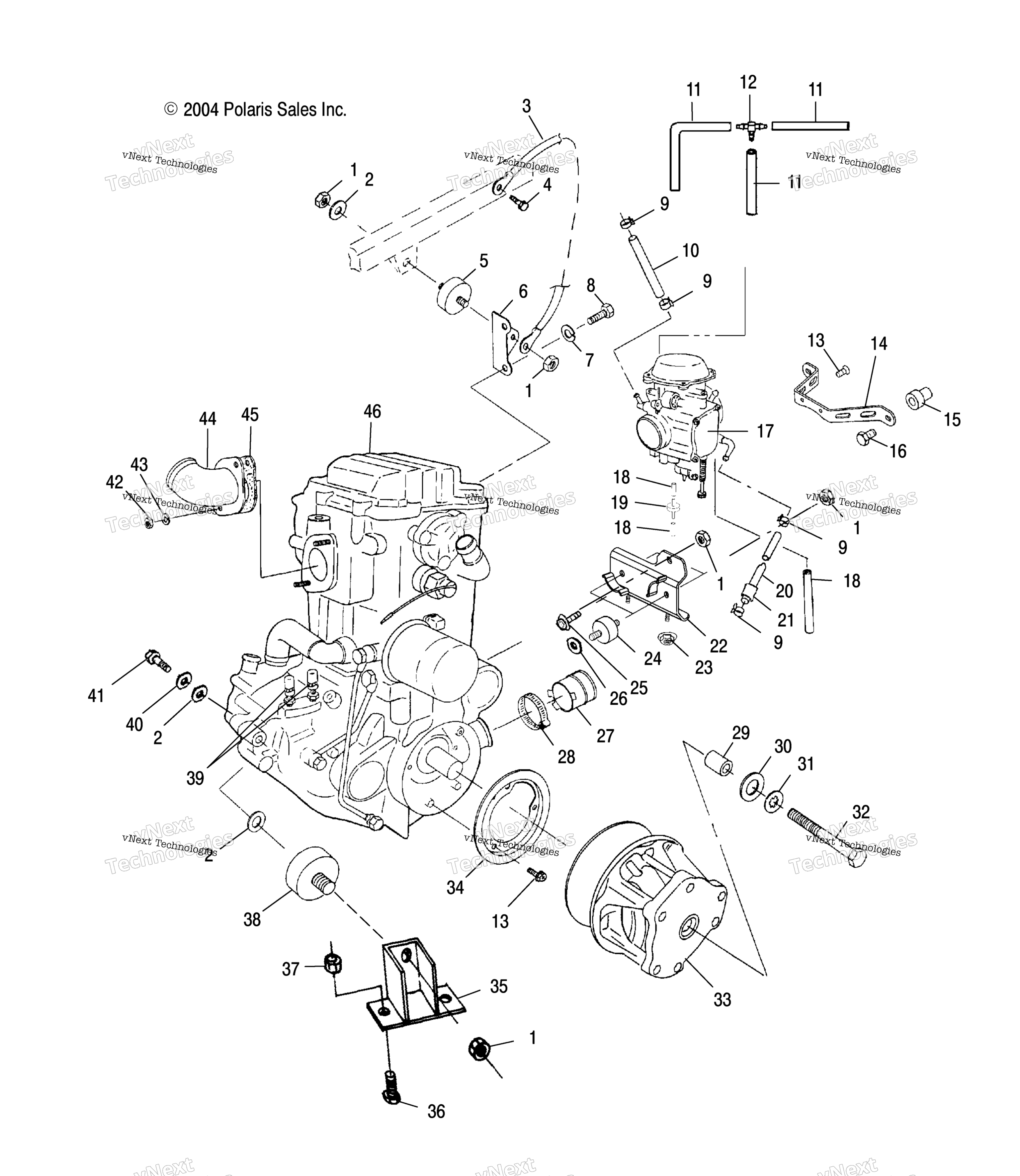

Схема двигателя Mounting для SPORTSMAN 6X6 (A05CL50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT art. 7547108
По запросу
2
WASHER art. 7555801
По запросу
3
CABLE,GND-ENGINE art. 4010132
По запросу
4
Винт Polaris art. 7512232
от 116 ₽
5
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
6
SUBSTITUTED BY 5242674-067 art. 5242674
По запросу
7
Шайба гровер Polaris art. 7552901
от 116 ₽
8
BOLT art. 7512315
По запросу
9
Хомут пружинный Polaris art. 7080003
от 116 ₽
10
FUEL LINE, 600 CM art. 8450040-600
По запросу
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
FITTING, TEE art. 7052075
По запросу
13
SCREW AND WASHER art. 3084205
По запросу
14
BRKT-CARB MNT(PLATED) art. 5246553
По запросу
15
Гайка (10) Polaris art. 7541923
от 882 ₽
16
BOLT art. 7512247
По запросу
17
ASM., CARBURETOR [SEE CARBURETOR PG. D8, REF. 31] art. -------
По запросу
18
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
19
Клапан топливной системы Polaris art. 7051011
По запросу
20
FUEL HOSE, 250 CM art. 8450117-250
По запросу
21
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
22
MOUNT,ENGINE,REAR,BLK art. 1012883-067
По запросу
23
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
24
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
25
SCREW art. 7517289
По запросу
26
FLAT WASHER art. 7555815
По запросу
27
CLUTCH INTAKE BOOT art. 5412487
По запросу
28
NARROW BAND CLAMP art. 7080511
По запросу
29
Втулка Polaris art. 5430261
По запросу
30
Шайба Polaris art. 5210748
По запросу
31
Шайба Polaris art. 7575202
от 263 ₽
32
Болт подвески Polaris art. 7512566
По запросу
33
ASM., DRIVE CLUTCH [SEE DRIVE CLUTCH PG. C3 FOR DETAILS] art. -------
По запросу
34
BRACKET, CLUTCH, SEAL [SEE CLUTCH COVER PG. C6, REF. 18] art. -------
По запросу
35
MOUNT,FR.ENGINE,BLK. art. 1040688-067
По запросу
36
SCREW art. 7515398
По запросу
37
Гайка Polaris art. 7542324
от 160 ₽
38
MOUNT,MOTOR art. 3110067
По запросу
39
HOSE CLAMP art. 7080474
По запросу
40
Шайба гроверная Polaris art. 7552603
По запросу
41
SCREW art. 7515417
По запросу
42
NUT [SEE CYLINDER PG. D6, REF. 23] art. -------
По запросу
43
WASHER, LOCK [SEE CYLINDER PG. D6, REF. 22] art. -------
По запросу
44
MANIFOLD WELD HIGH TEMP POWER P art. 1261391-489
По запросу
45
GASKET, EXHAUST [SEE CYLINDER PG. D6, REF. 20] art. -------
По запросу
46
Engine, Short Block [If built before 8/09/04] NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 3089538
По запросу
46
ENGINE-SB,EH500PLE108 [If built after 8/09/04] NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 3089961
По запросу
