модель 2005 года
- Модель Trail Blazer 250
- Код модели TRAIL BLAZER (A05BA25CA)

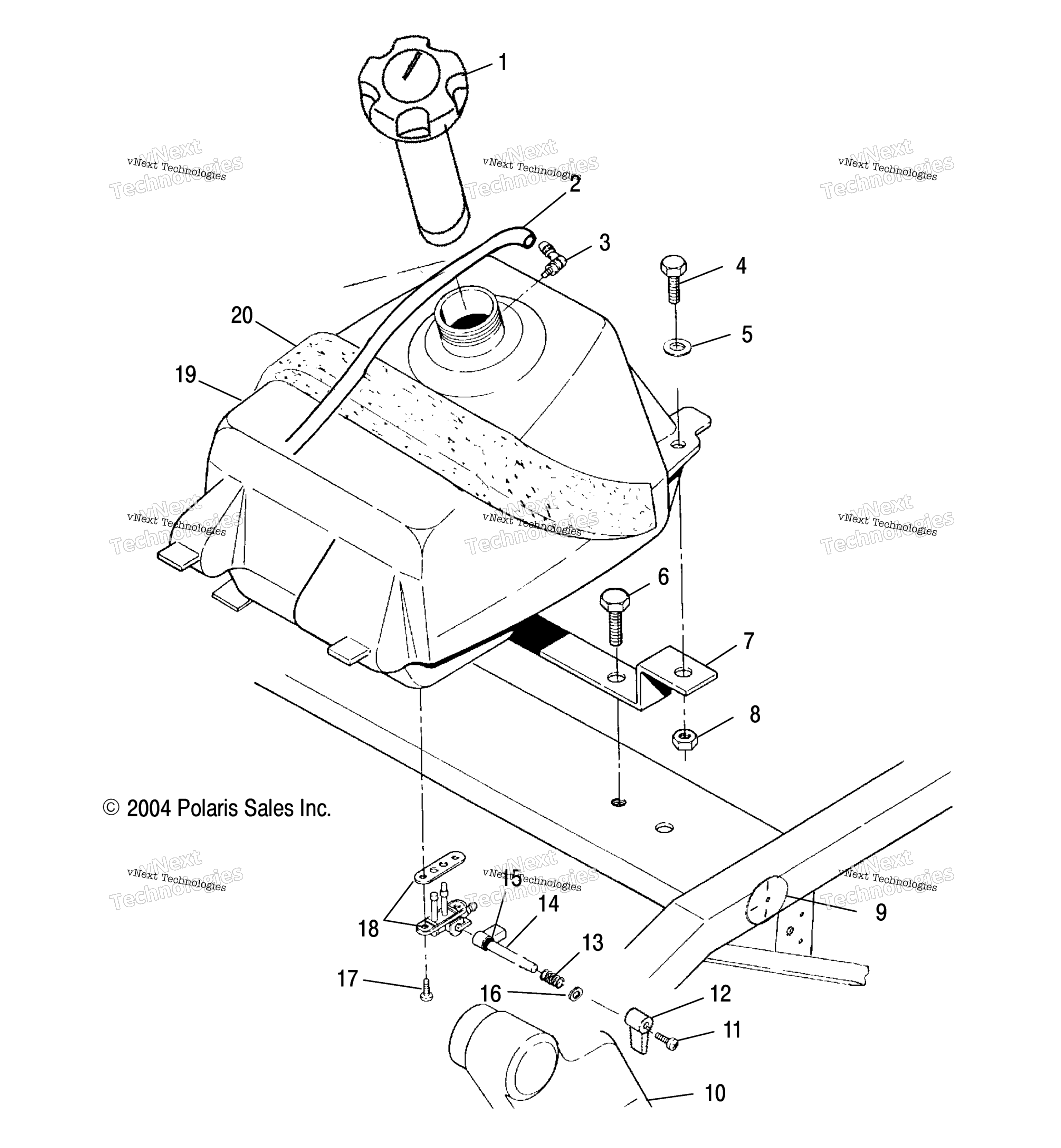

Схема топливной системы Tank /Cb для TRAIL BLAZER (A05BA25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 2871441
от 4 178 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
3
TANK VENT art. 5431053
По запросу
4
SCREW(10) art. 7512310
По запросу
5
WASHER,FLAT(10) art. 7555734
По запросу
6
SCREW art. 7512208
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
Гайка Polaris art. 7542324
от 160 ₽
9
DECAL,FUEL LEVER art. 7074637
По запросу
10
DUCT, INLET CLUTCH [SEE CLUTCH COVER PG. C1, REF. 19] art. -------
По запросу
11
SCREW art. 7511840
По запросу
12
FUEL LEVER art. 5431021
По запросу
13
COMPRESSION SPRING LEVER art. 7041209
По запросу
14
FUEL LEVER EXTENSION art. 5431391
По запросу
15
GROMMET-.50X1.12X.31 art. 5412423
По запросу
16
WASHER art. 7555726
По запросу
17
SCREW art. 7515136
По запросу
18
FUEL VALVE GASKET art. 5810859
По запросу
18
FUEL VALVE ASSEMBLY [Incl. Gasket] art. 7051006
По запросу
19
ASM.-FUEL TANK W/ VALVE [Incl. 3,17,18] art. 2520241
По запросу
20
SEAL,FOAM art. 5811527
По запросу
Другие схемы модели
Топливная система Tank /Cb
