модель 2005 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A05CA32AA)

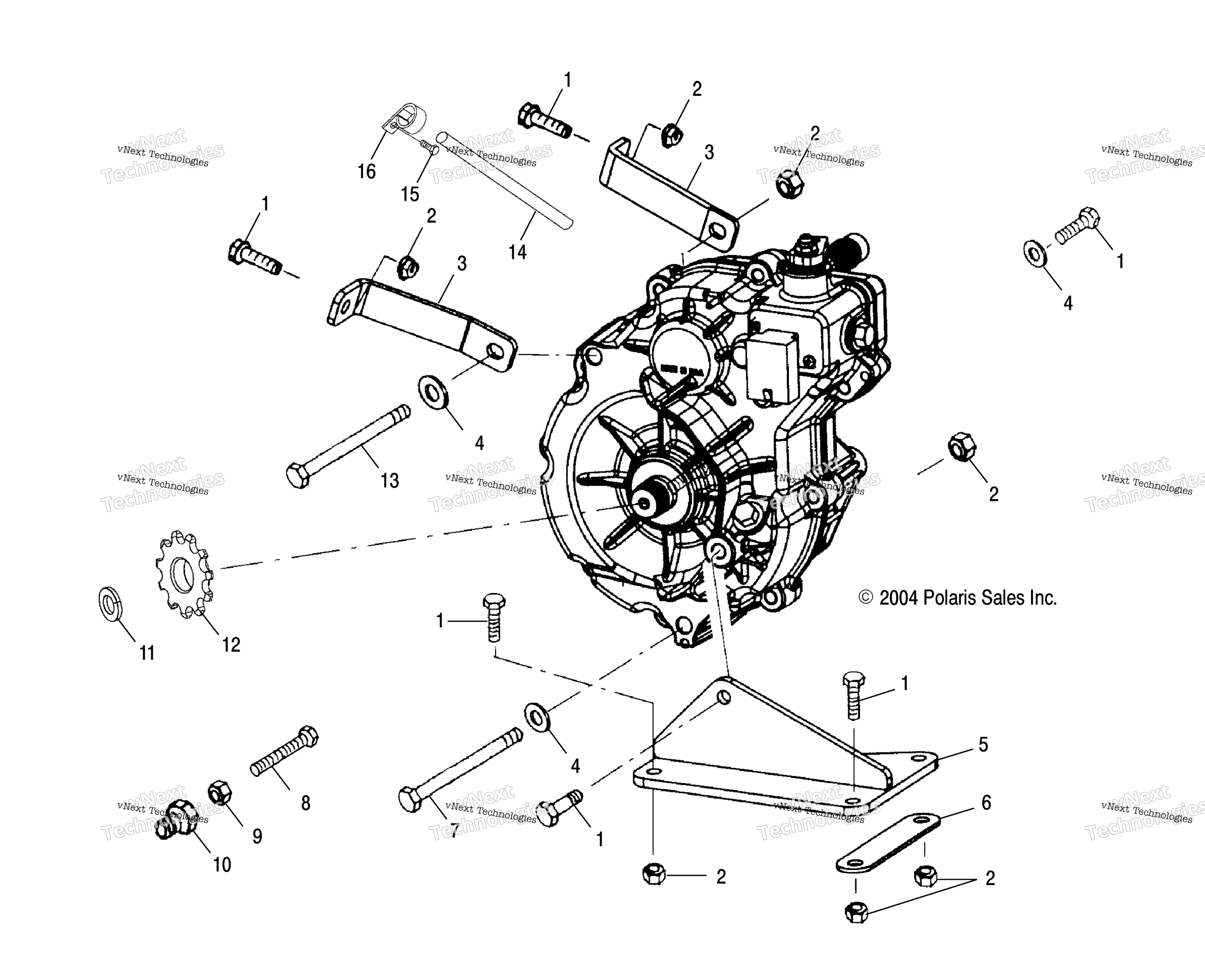

Схема картера редуктора Mounting /Ab/Ac/Fa для TRAIL BOSS 330 (A05CA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT-3/8-16X7/8 HEX FLANGE GR5 art. 7518364
По запросу
2
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
3
BRKT-TRANSMISSION MNT art. 5248185
По запросу
4
FLAT WASHER art. 7555806
По запросу
5
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
6
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
7
SCREW art. 7517646
По запросу
8
SCREW (10) art. 7517631
По запросу
9
Гайка Polaris art. 7542404
По запросу
10
PLUG, DRAIN [SEE GEARCASE PG., REF. 35] art. -------
По запросу
11
Стопорное кольцо КПП Polaris art. 7710434
По запросу
12
SPROCKET, 11 TOOTH art. 3221043
По запросу
13
SCREW art. 7517640
По запросу
14
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
15
Винт Polaris art. 7512024
По запросу
16
CLAMP,HOSE,NYLON (10) art. 7080693
По запросу
