модель 2006 года
- Модель Magnum 330
- Код модели MAGNUM 330 4X4 (A06CD32AA)

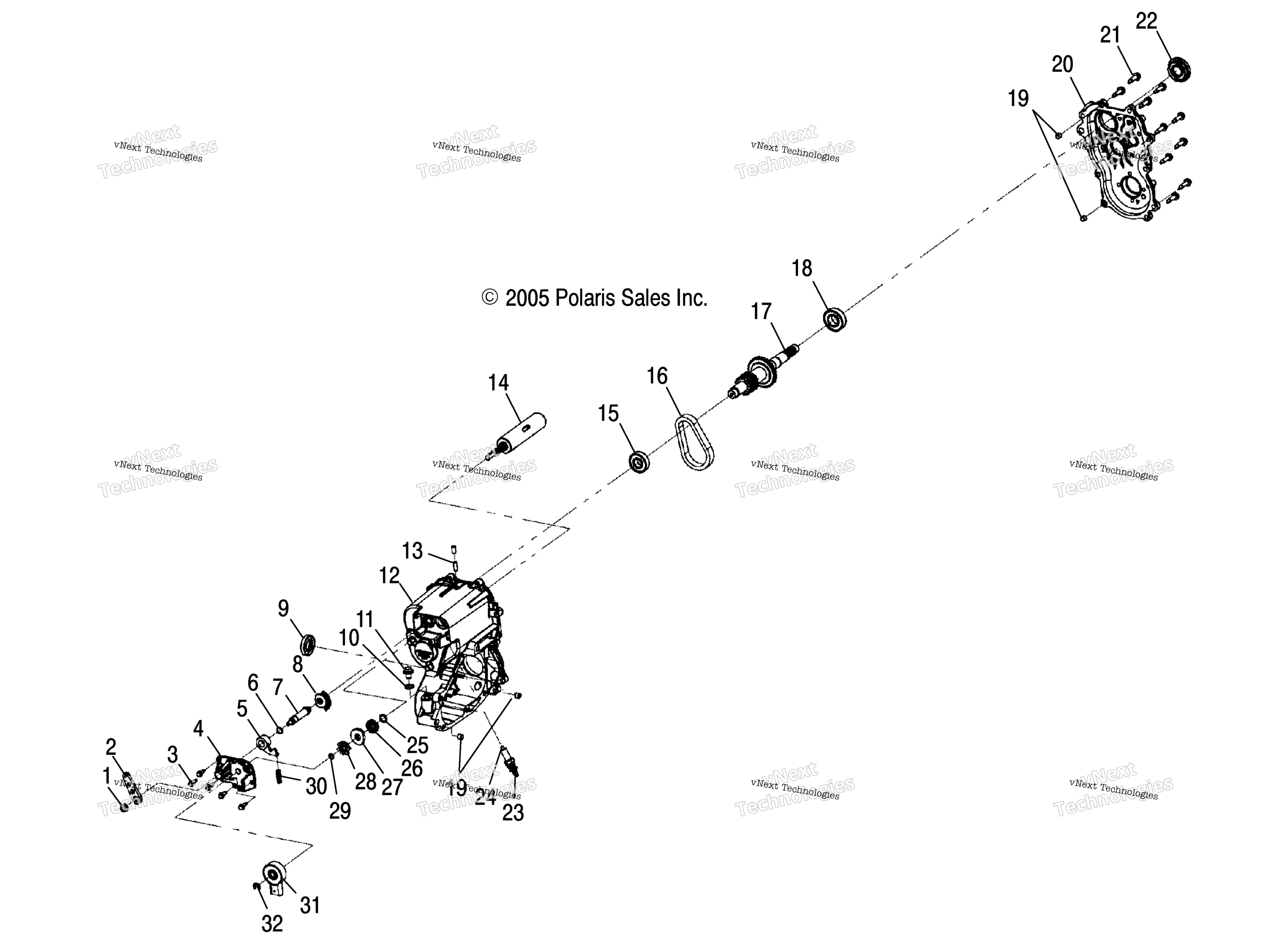

Схема картера редуктора /Ab/Ac для MAGNUM 330 4X4 (A06CD32AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM.,GEARCASE,SHAFT,PRD,DRUM,4W art. 1341372
По запросу
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
Рычаг КПП Polaris art. 3233906
от 3 161 ₽
3
SCREW art. 3233826
По запросу
4
GEARS SECTOR COVER art. 3233827
По запросу
5
Собачка КПП Polaris art. 3233829
По запросу
6
O-RING art. 3233869
По запросу
7
Вал переключения КПП Polaris art. 3233831
По запросу
8
Шестерня переключения передач Polaris art. 3233832
По запросу
9
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
10
WASHER art. 3233324
По запросу
11
OIL FILL PLUG art. 3233711
По запросу
12
GEARCASE-MAIN SECTION art. 3233867
По запросу
13
TUBE,VENT art. 3233524
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
16
Цепь КПП Polaris art. 3233036
По запросу
17
SHAFT, INPUT art. 3234028
По запросу
18
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
19
KNOCK PIPE art. 3233529
По запросу
20
COVER-MAIN,LH art. 3233865
По запросу
21
Болт крышки КПП Polaris art. 3234114
По запросу
22
Сальник Polaris art. 3233874
По запросу
23
CLAMP-TIE art. 3234013
По запросу
24
SUBASM-PARK LOCKOUT art. 3233917
По запросу
25
O-RING art. 3233548
По запросу
26
Шестерня переключения КПП Polaris art. 3233839
По запросу
27
LOCKOUT DISC art. 3233838
По запросу
28
DETENT STAR art. 3234082
По запросу
29
O-RING art. 3233076
По запросу
30
Пружина КПП Polaris art. 3233830
По запросу
31
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
32
RETAINING RING art. 3233834
По запросу
