модель 2006 года
- Модель Sportsman 450
- Код модели SPORTSMAN 450 (A06MH46AA)

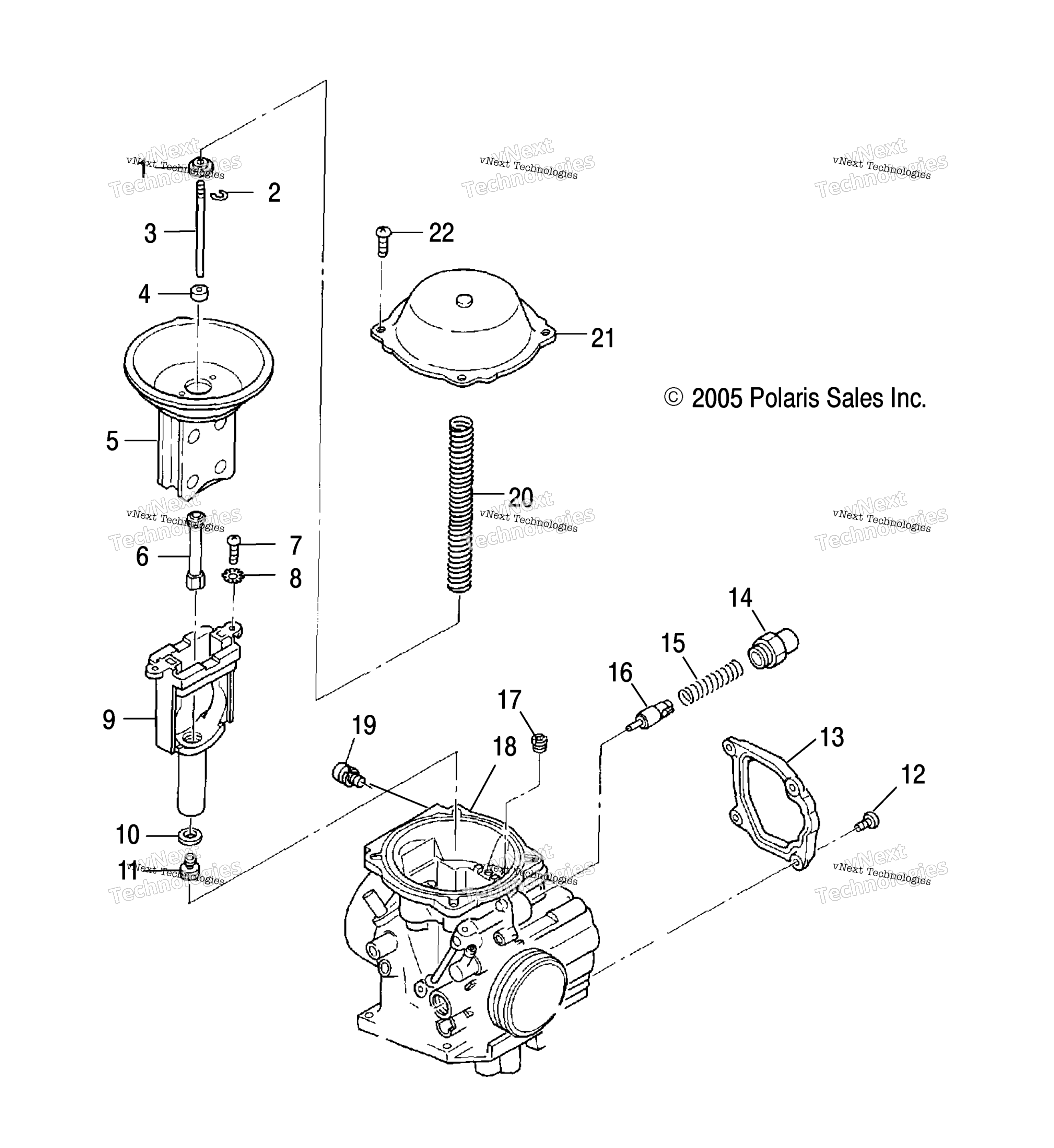

Схема carburetor, верхний A06mh46 All опции для SPORTSMAN 450 (A06MH46AA)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
E-RING art. 3130508
По запросу
3
NEEDLE JET art. 3131604
По запросу
4
RING art. 3130752
По запросу
5
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
6
NEEDLE JET art. 3131363
По запросу
7
SCREW art. 3130541
По запросу
8
WASHER,SPRING art. 3130540
По запросу
9
JETBLOCK ASSEMBLY art. 3130504
По запросу
10
WASHER art. 3130014
По запросу
11
MAIN JET, #167.5 art. 3131144
По запросу
12
SCREW art. 3130535
По запросу
13
COVER art. 3130511
По запросу
14
GUIDE HOLDER art. 3131396
По запросу
15
SPRING art. 3130538
По запросу
16
PLUNGER ASSEMBLY art. 3131606
По запросу
17
AIR PILOT JET art. 3130625
По запросу
18
CARBURETOR ASSEMBLY [Incl. 1-11,13-18,20-22] art. 3131600
По запросу
19
SCREW AND WASHER ASSEMBLY art. 3085698
По запросу
20
SPRING art. 3130505
По запросу
21
COVER ASSEMBLY art. 3130503
По запросу
22
SCREW art. 3130924
По запросу
