модель 2007 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 2X4 INTL (A07BA50FA)

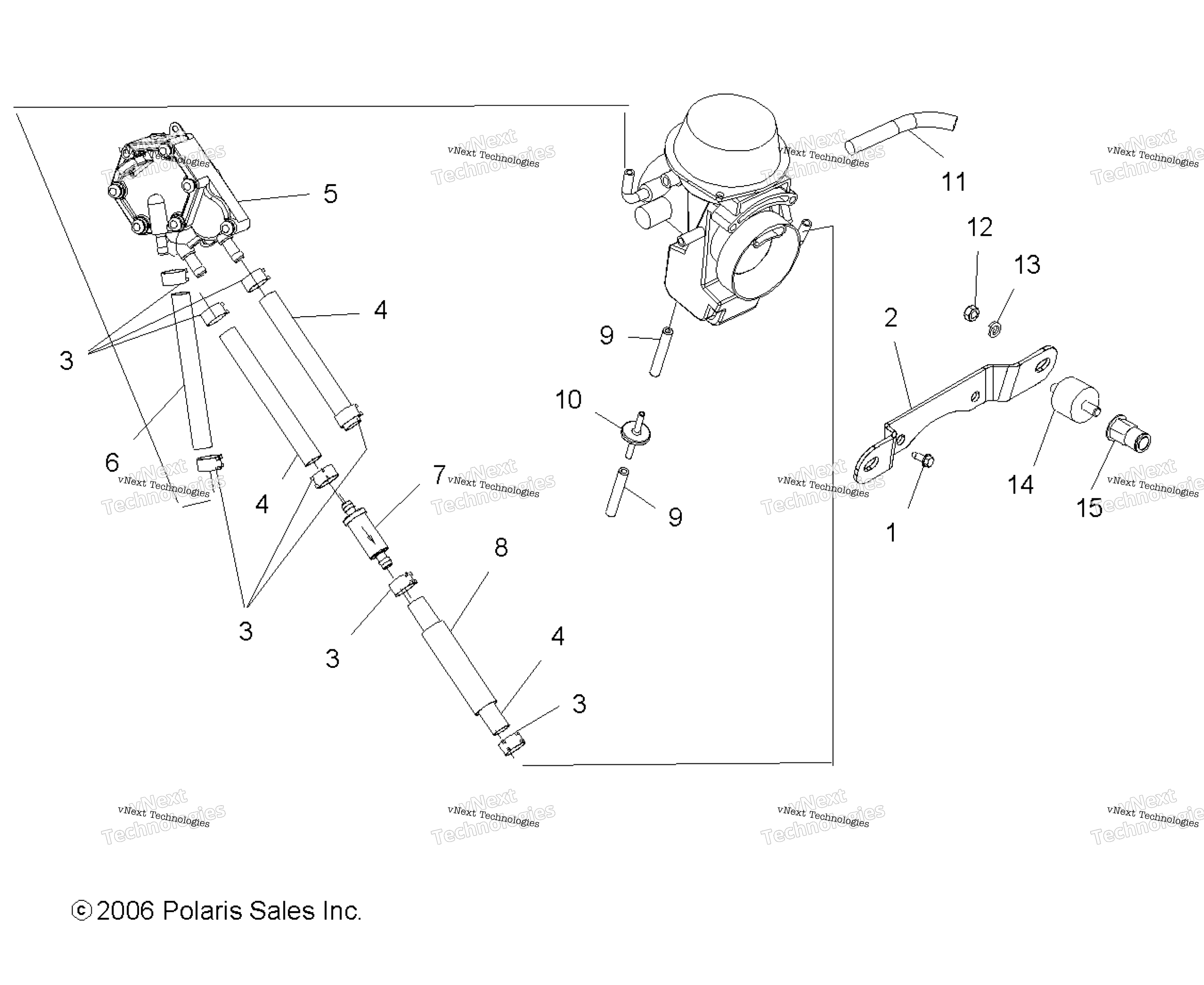

Схема engine, карбюратор крепление / топливный насос / Lines для SCRAMBLER 500 2X4 INTL (A07BA50FA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW AND WASHER art. 3084205
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
Хомут пружинный Polaris art. 7080003
от 116 ₽
4
FUEL HOSE, 250 CM art. 8450117-250
По запросу
5
Топливный насос Polaris art. 2520227
По запросу
6
FUEL LINE, 600 CM art. 8450040-600
По запросу
7
Фильтр топливный Polaris art. 2530009
По запросу
8
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
9
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
10
Клапан топливной системы Polaris art. 7051011
По запросу
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
SPRING LOCK WASHER art. 7552801
По запросу
13
HEX NUT art. 7542105
По запросу
14
MOUNT, RUBBER art. 3110032
По запросу
15
NUTSERT,HEX art. 7547069
По запросу
