модель 2007 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 4X4 (A07BG50AA/FA)

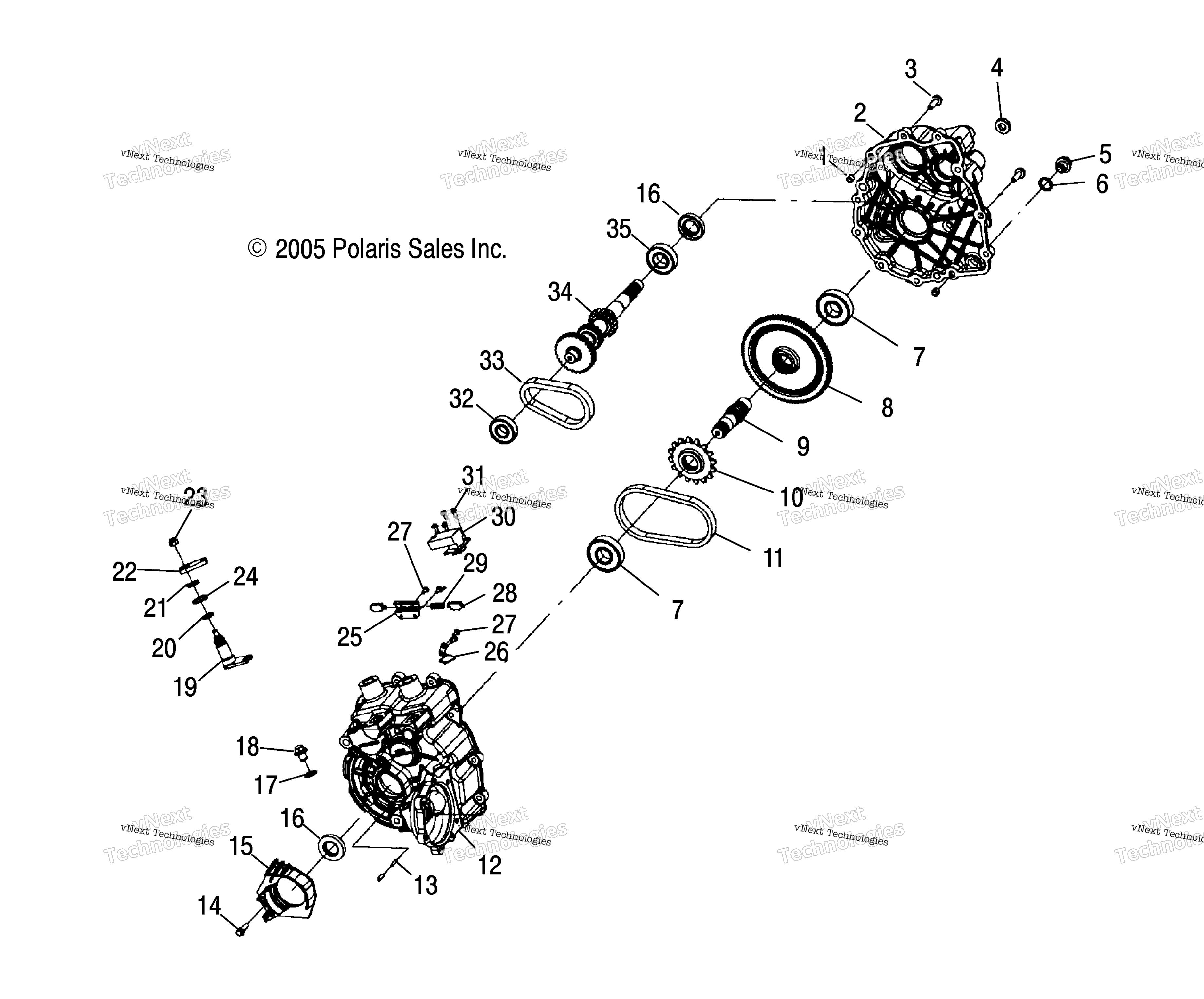

Схема трансмиссии для SCRAMBLER 500 4X4 (A07BG50AA/FA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE,HR,CDS [Incl. All] art. 1341502
По запросу
1
KNOCK PIPE art. 3233529
По запросу
2
GEARCASE, LEFT, MACHINED art. 3234036
По запросу
3
SCREW art. 3233252
По запросу
4
PIVOT BUSHING art. 3233527
По запросу
5
PLUG art. 3233448
По запросу
6
WASHER-DRAIN PLUG,NYLON art. 3234034
По запросу
7
Подшипник КПП Polaris art. 3233020
По запросу
8
GEAR,98T,HCR. art. 3233558
По запросу
9
OUTPUT SHAFT art. 3233544
По запросу
10
SPROCKET,16/26T art. 3233545
По запросу
11
ROLLER CHAIN art. 3233546
По запросу
12
GEARCASE, RIGHT art. 3233896
По запросу
13
VENT art. 3233037
По запросу
14
SCREW art. 3233026
По запросу
15
Кожух цепи Polaris art. 3233897
По запросу
16
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
17
NYLON WASHER art. 3233872
По запросу
18
OIL FILL PLUG art. 3233711
По запросу
19
SHAFT,SHIFT,HI/REV. art. 3233559
По запросу
20
O-RING art. 3233548
По запросу
21
RETAINING RING art. 3233045
По запросу
22
BELLCRANK, 1.25 art. 3234148
По запросу
23
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
24
WASHER art. 3233040
По запросу
25
BRACKET INTERLOCK art. 3233309
По запросу
26
OIL DEFLECTOR art. 3233043
По запросу
27
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
28
PIN,INTERLOCK art. 3233308
По запросу
29
SPRING,SHIFT.INTERLOCK art. 3233550
По запросу
30
Датчик положения КПП Polaris art. 3234002
По запросу
31
SCREW art. 3233749
По запросу
32
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
33
Цепь КПП Polaris art. 3233036
По запросу
34
SHAFT,INPUT,HI/REV.HCR.EXT. art. 3233536
По запросу
35
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
