модель 2007 года
- Модель Sportsman 700
- Код модели SPORTSMAN 700 EFI (A07MH68AX/AY/AZ)

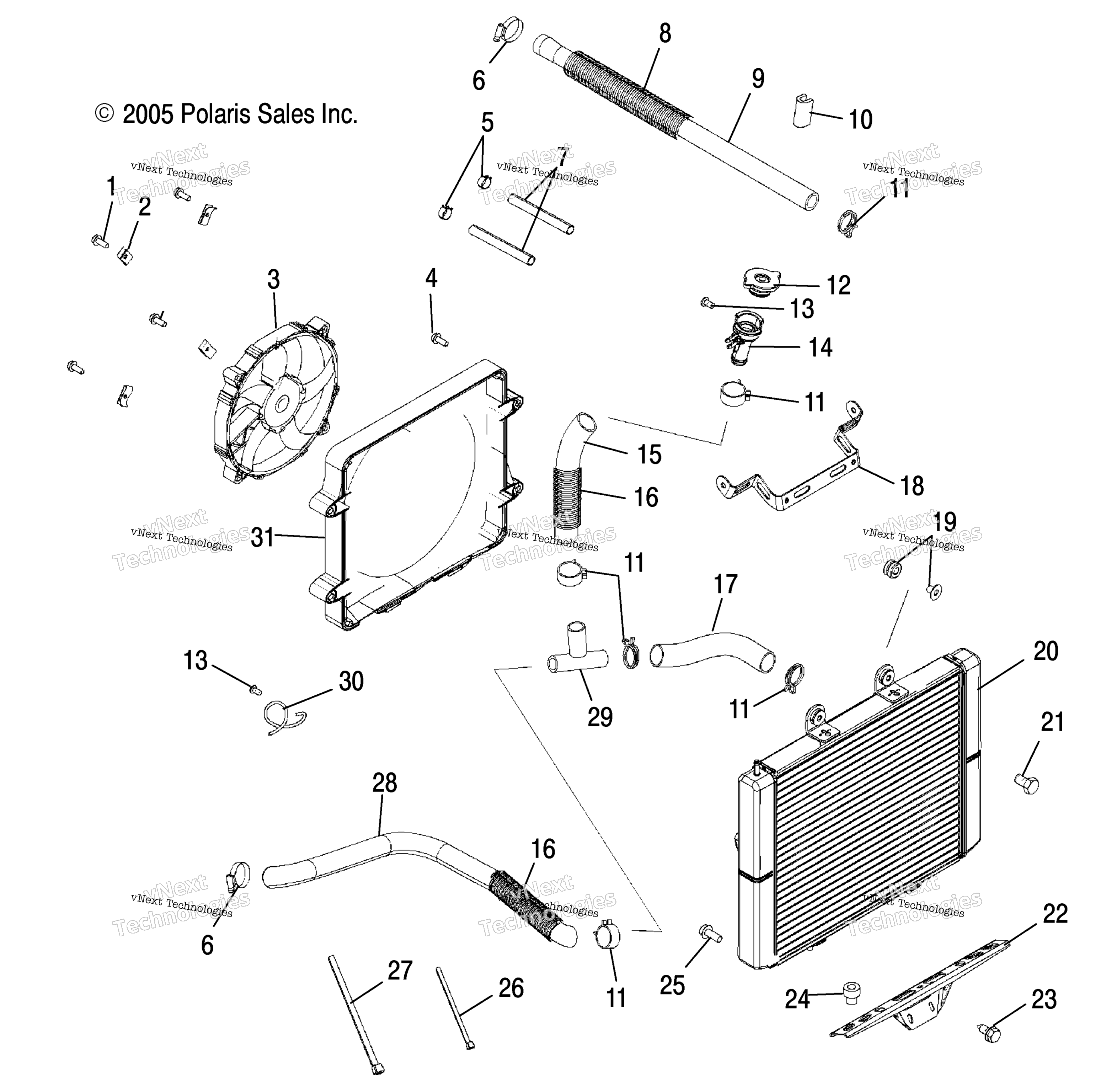

Схема системы охлаждения для SPORTSMAN 700 EFI (A07MH68AX/AY/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
HEX HEAD BOLT, 6 MM art. 7517975
По запросу
2
CLIP- U ,M6.0X1.0 art. 7547197
По запросу
3
Вентилятор радиатора Polaris art. 2410413
от 34 314 ₽
3
FAN ASSEMBLY, 11 IN [If built before 10/05/06] art. 2410366
По запросу
4
SCR-M6-1.00X20,W/WASHER(10) art. 7547220
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
7
Hose, Coolant art. 8450120
По запросу
8
GUARD-HOSE,9" art. 5521597
По запросу
9
HOSE-20R3, 1.0 ID X 21.5 art. 5413672
По запросу
10
EDGE TRIM, 6 FT, BLACK art. 5521131
По запросу
11
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
12
Крышка системы охлаждения Polaris art. 1240508
По запросу
13
SCREW art. 7512084
По запросу
14
Заливная горловина радиатора Polaris art. 5435196
По запросу
15
HOSE, 1.0 X 9.62 art. 5413671
По запросу
16
GUARD-HOSE,4" [If built after 10/05/06] art. 5521749
По запросу
17
RADIATOR HOSE, LOWER, 1 IN art. 5413673
По запросу
18
RADIATOR MOUNT BRACKET, UPPER art. 5246656
По запросу
19
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
20
Радиатор Polaris art. 1240521
от 12 900 ₽
21
SCREW art. 7515179
По запросу
22
RADIATOR BRACKET, LOWER, GS BLK art. 5245773-067
По запросу
23
SCREW art. 7517386
По запросу
24
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
25
VALVE-PLASTIC DRAIN art. 7052296
По запросу
26
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
27
CABLE TIE, 11 IN art. 7080492
По запросу
28
LOWER ENGINE HOSE,1 IN art. 5413674
По запросу
29
CONNECTOR-T,1 IN ,BARBED art. 7052397
По запросу
30
RETAINER-HOSE,WIRE FORM art. 7042089
По запросу
31
Корпус вентилятора радиатора Polaris art. 5437845
По запросу
