модель 2007 года
- Модель Sportsman 800 EFI
- Код модели SPORTSMAN 800 EFI (A07MH76AL/AQ/AX/AY/AZ/A2/MN76AF/AT/AY)

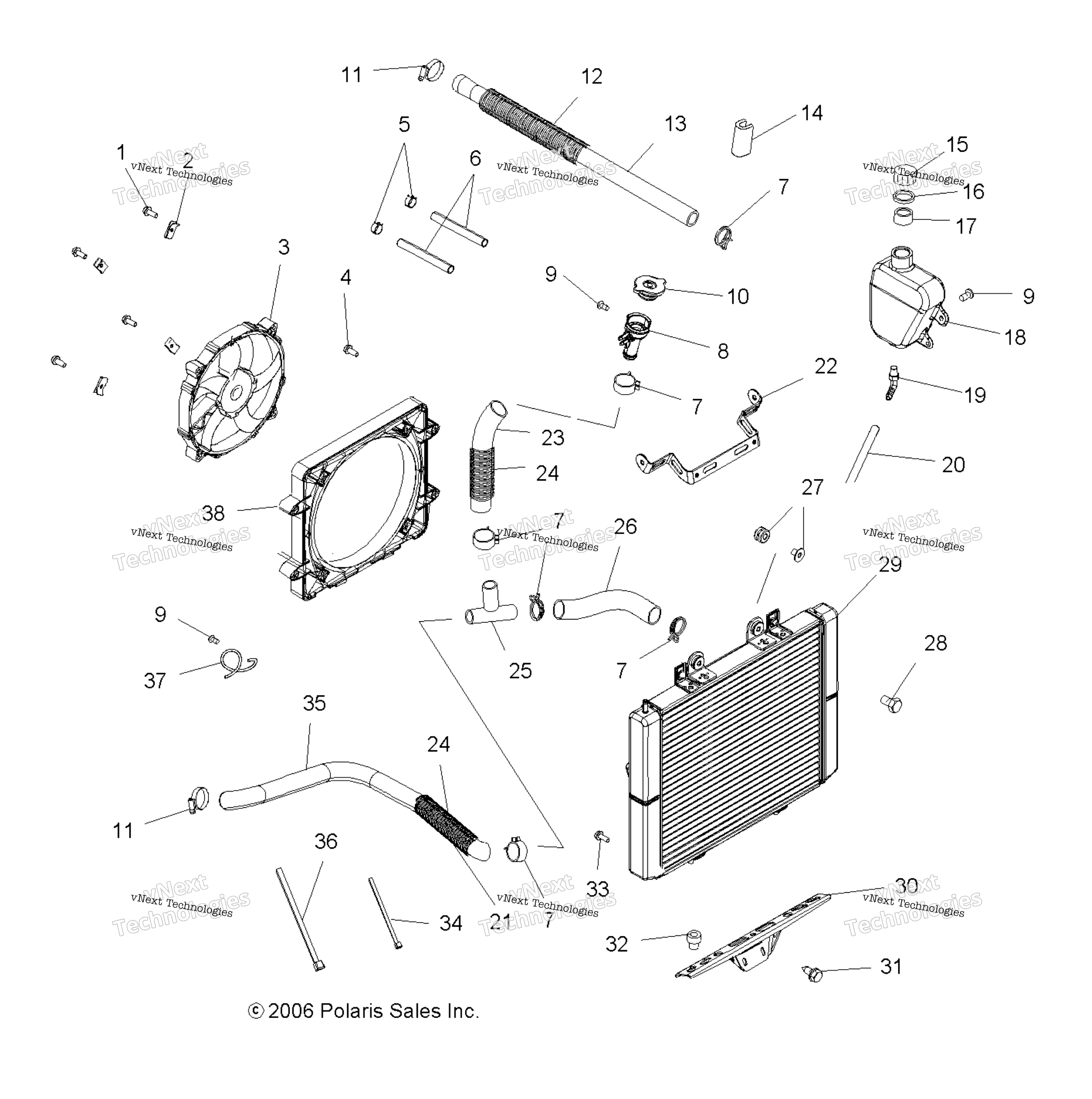

Схема системы охлаждения для SPORTSMAN 800 EFI (A07MH76AL/AQ/AX/AY/AZ/A2/MN76AF/AT/AY)
Схема
Детали
Номер
Наименование детали
Цена
1
HEX HEAD BOLT, 6 MM art. 7517975
По запросу
2
CLIP- U ,M6.0X1.0 art. 7547197
По запросу
3
Вентилятор радиатора Polaris art. 2410413
от 34 314 ₽
3
FAN ASSEMBLY, 11 IN [If built before 10/05/06] art. 2410366
По запросу
4
SCR-M6-1.00X20,W/WASHER(10) art. 7547220
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
FUEL LINE, 600 CM art. 8450040-600
По запросу
7
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
8
Заливная горловина радиатора Polaris art. 5435196
По запросу
9
SCREW art. 7512084
По запросу
10
Крышка системы охлаждения Polaris art. 1240508
По запросу
11
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
12
GUARD-HOSE,9" art. 5521597
По запросу
13
HOSE-20R3, 1.0 ID X 21.5 art. 5413672
По запросу
14
EDGE TRIM, 6 FT, BLACK art. 5521131
По запросу
15
OVERFLOW CAP art. 5430743
По запросу
16
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
17
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
18
Расширительный бачок Polaris art. 5436936
По запросу
19
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
20
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
21
GUARD-HOSE,4" [If built after 10/05/06] art. 5521749
По запросу
22
RADIATOR MOUNT BRACKET, UPPER art. 5246656
По запросу
23
HOSE, 1.0 X 9.62 art. 5413671
По запросу
24
GUARD-HOSE,6.75 [Qty. 1 if built after 10/05/06] art. 5521644
По запросу
25
CONNECTOR-T,1 IN ,BARBED art. 7052397
По запросу
26
RADIATOR HOSE, LOWER, 1 IN art. 5413673
По запросу
27
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
28
SCREW art. 7515179
По запросу
29
Радиатор Polaris art. 1240521
от 12 900 ₽
30
RADIATOR BRACKET, LOWER, GS BLK art. 5245773-067
По запросу
31
SCREW art. 7517386
По запросу
32
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
33
VALVE-PLASTIC DRAIN art. 7052296
По запросу
34
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
35
LOWER ENGINE HOSE,1 IN art. 5413674
По запросу
36
CABLE TIE, 11 IN art. 7080492
По запросу
37
RETAINER-HOSE,WIRE FORM art. 7042089
По запросу
38
Корпус вентилятора радиатора Polaris art. 5437845
По запросу
