модель 2007 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A07CA32AA)

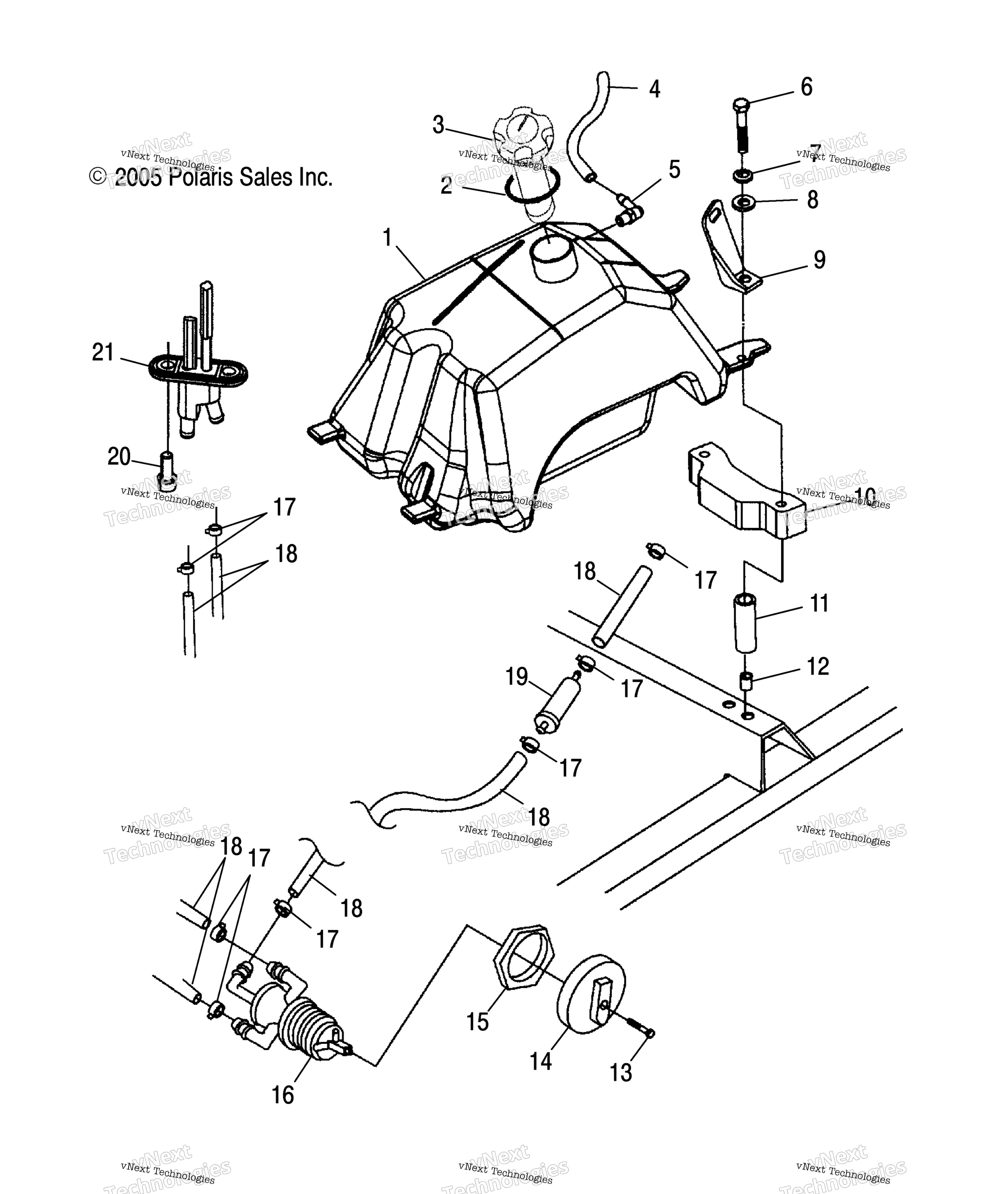

Схема топливной системы для TRAIL BOSS 330 (A07CA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK [Incl. 5,20,21] art. 2520409
По запросу
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
CAP, FUEL GAUGE, LONG art. 2871442
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
BOLT art. 7517451
По запросу
7
SPRING LOCK WASHER art. 7552801
По запросу
8
FLAT WASHER art. 7555859
По запросу
9
BRKT-FUEL COVER MT RH,PLTD art. 5247185
По запросу
9
BRKT-FUEL COVER MT LH,PLTD art. 5247184
По запросу
10
SEAL, FOAM, 2 IN art. 5811951
По запросу
11
SPACER art. 5332457
По запросу
12
NUTSERT,HEX art. 7547069
По запросу
13
SCREW art. 7517505
По запросу
14
FUEL VALVE KNOB art. 5432559
По запросу
15
FUEL VALVE NUT art. 5432733
По запросу
16
Топливный кран Polaris art. 7052161
По запросу
17
Хомут пружинный Polaris art. 7080003
от 116 ₽
18
FUEL HOSE, 250 CM art. 8450117-250
По запросу
19
Фильтр топливный Polaris art. 2530009
По запросу
20
SCREW art. 7515136
По запросу
21
FITTING-FUEL,DUAL OUTLET art. 7052364
По запросу
