модель 2008 года
- Модель Scrambler 500
- Код модели SCRAMBLER 2X4 INTL (A08BA50FA)

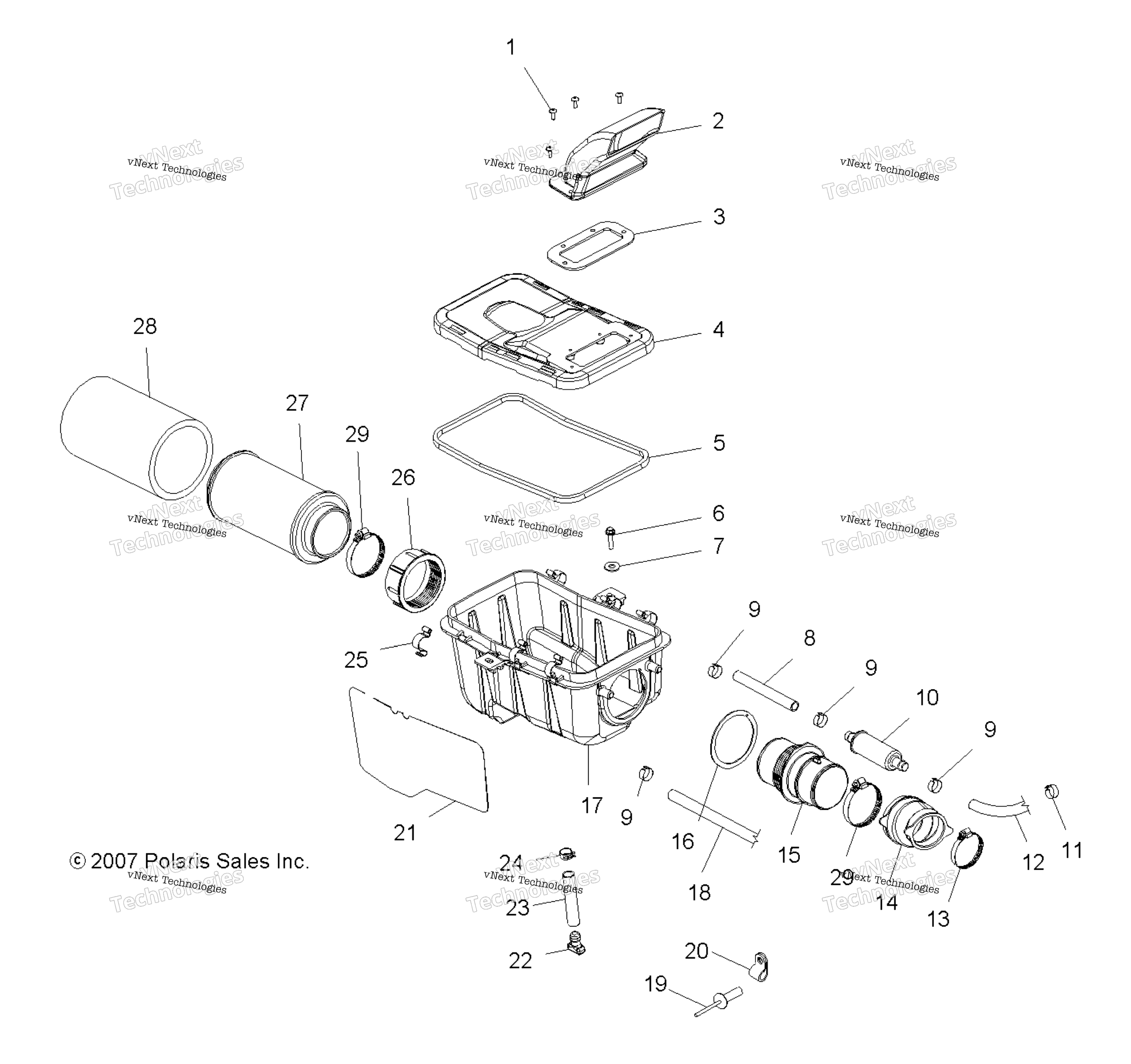

Схема двигателя, системы впуска для SCRAMBLER 2X4 INTL (A08BA50FA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517317
По запросу
2
DUCT-INLET,AIRBOX COVER art. 5436944
По запросу
3
INTAKE GASKET art. 5411422
По запросу
4
AIRBOX COVER art. 5432868
По запросу
5
AIRBOX COVER SEAL art. 5813949
По запросу
6
SCREW art. 7515180
По запросу
7
FLAT WASHER art. 7558301
По запросу
8
LINE,BREATHER,3/8 ID. art. 8450073-600
По запросу
9
HOSE CLAMP art. 7080699
По запросу
10
Фильтр вентиляции картера Polaris art. 2530029
По запросу
11
CLAMP,HOSE,SPRING art. 7080694
По запросу
12
FORMED BREATHER HOSE WITH CHAFE art. 5411847
По запросу
13
CLAMP BAND, NARROW art. 7080413
По запросу
14
BOOT, CARB, HYBRID art. 5411414
По запросу
15
CARBURETOR DUCT, INLET art. 5432473
По запросу
16
CARBURETOR INLUET DUCT GASKET art. 5830128
По запросу
17
AIR BOX art. 5432774
По запросу
18
HOSE,BRTHR,SLIT,63CM,3/8I.D art. 5411873
По запросу
19
RIVET, 3/16 X .402 art. 7621432
По запросу
20
CLAMP-HOSE,.625 DIA VNL COATED art. 7080880
По запросу
21
FOIL-AIRBOX,10.75 X 5.60 art. 5813042
По запросу
22
TRAP PLUG art. 5435299
По запросу
23
FUEL LINE art. 8450059-150
По запросу
24
CLAMP,HOSE art. 7080650
По запросу
25
CLIP art. 5242044
По запросу
26
COLLAR,CARBURETOR,INLET art. 5432601
По запросу
27
AIR INTAKE FILTER art. 7082101
от 1 490 ₽
28
Сетка воздушного фильтр ( префильтр) Polaris art. 5811633
По запросу
29
Хомут впускного патрубка Polaris art. 7080707
По запросу
