модель 2008 года
- Модель Sportsman 500 EFI
- Код модели SPORTSMAN 500 HO (A08MH50AX/AZ)

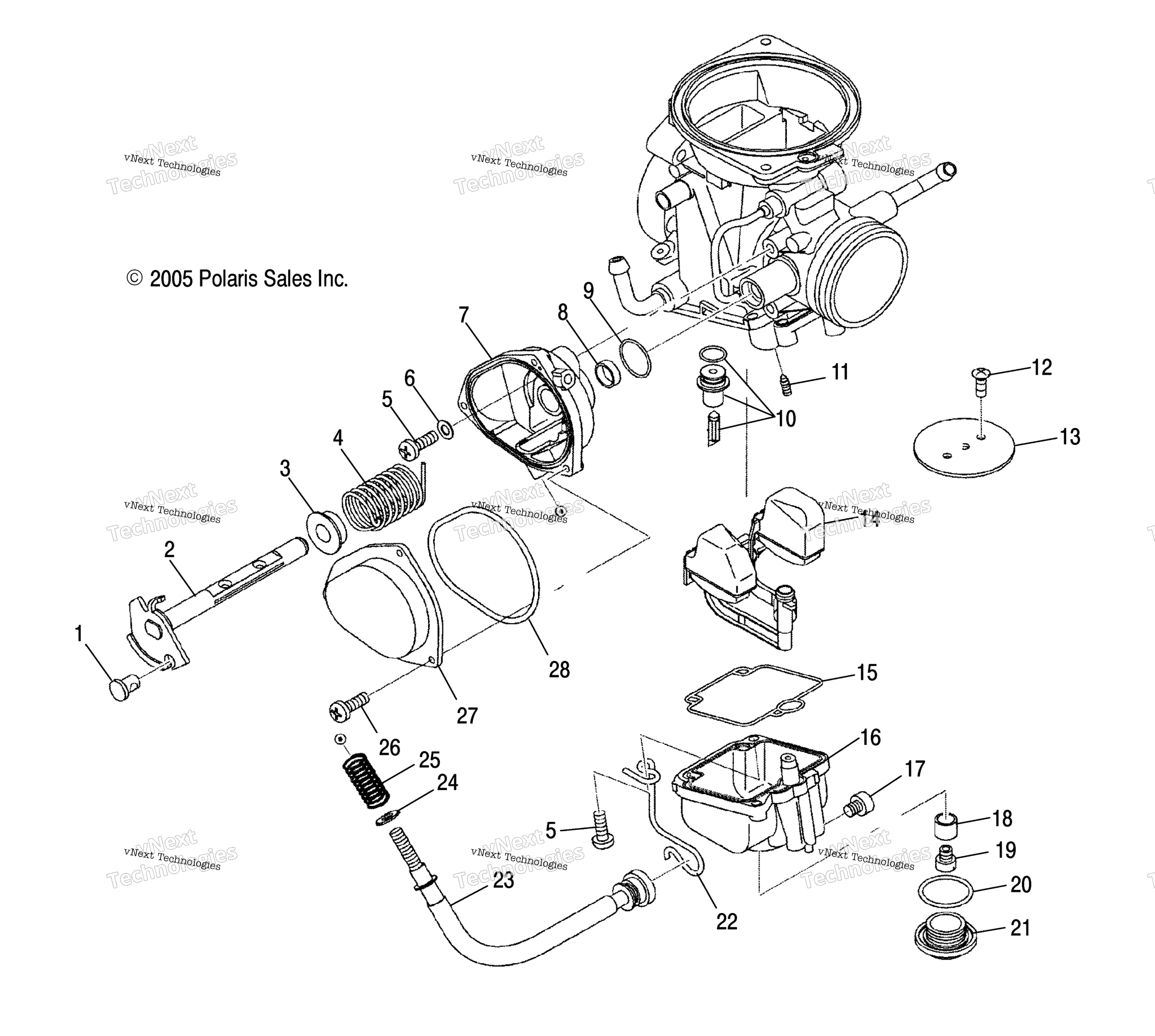

Схема engine, Carburetor, нижний для SPORTSMAN 500 HO (A08MH50AX/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
GUIDE CABLE art. 3130543
По запросу
2
THROTTLE SHAFT ASM. art. 3130931
По запросу
3
RING art. 3130932
По запросу
4
SPRING art. 3130927
По запросу
5
SCREW art. 3130933
По запросу
6
WASHER art. 3130926
По запросу
7
CASE art. 3130925
По запросу
8
SEAL art. 3130515
По запросу
9
O-RING art. 3130928
По запросу
10
Клапан поплавковой камеры Polaris art. 3131359
от 9 377 ₽
11
JET,PILOT,#40 art. 3130624
По запросу
12
SCREW art. 3131475
По запросу
13
VALVE,THROTTLE,120 art. 3130907
По запросу
14
FLOAT ASSEMBLY art. 3130921
По запросу
15
SEAL art. 3130917
По запросу
16
FLOAT BODY ASSEMBLY art. 3130923
По запросу
17
SCREW art. 3130935
По запросу
18
RING art. 3130919
По запросу
19
MAIN JET art. 3130570
По запросу
20
O-RING art. 3130239
По запросу
21
DRAIN PLUG art. 3130321
По запросу
22
CLIP art. 3131242
По запросу
23
Трос art. 3131295
По запросу
24
WASHER art. 3131296
По запросу
25
SPRING art. 3130010
По запросу
26
SCREW art. 3130924
По запросу
27
COVER art. 3130930
По запросу
28
O-RING art. 3130929
По запросу
