модель 2009 года
- Модель Sportsman 500 EFI
- Код модели SPORTSMAN 500 HO (A09MH50AS/AX/AZ)

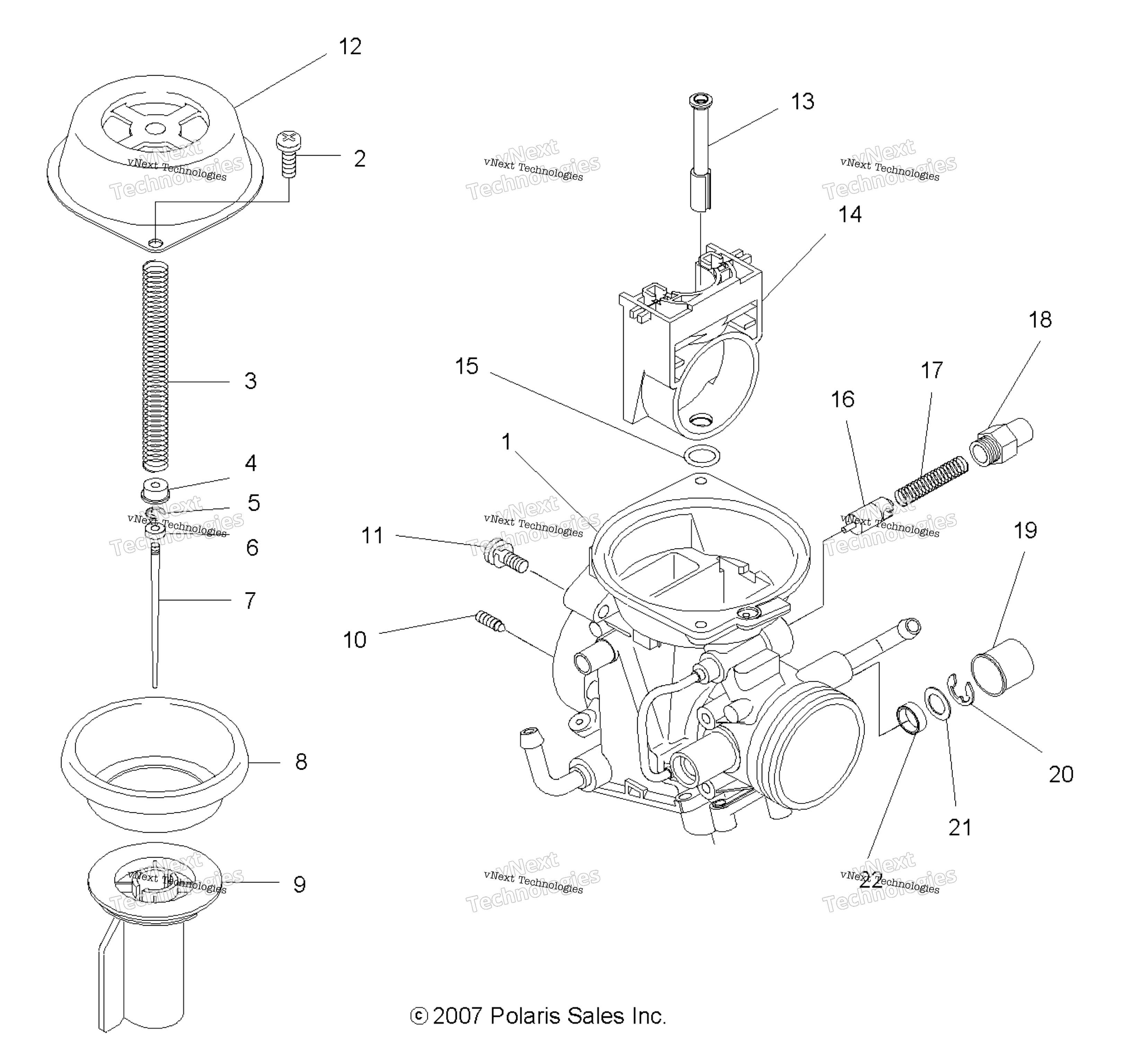

Схема engine, Carburetor, верхний для SPORTSMAN 500 HO (A09MH50AS/AX/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
Карбюратор в сборе Polaris art. 3131567
от 71 694 ₽
2
SCREW art. 3130821
По запросу
3
SPRING art. 3130911
По запросу
4
RING art. 3130913
По запросу
5
E-RING art. 3130908
По запросу
6
RING art. 3130915
По запросу
7
Игла карбюратора Polaris art. 3131292
от 6 279 ₽
8
DIAPHRAGM art. 3130910
По запросу
9
PISTON VALVE art. 3130912
По запросу
10
AIR JET art. 3130619
По запросу
11
SCREW AND WASHER ASSEMBLY art. 3085698
По запросу
12
DIAPHRAGM COVER art. 3130914
По запросу
13
NEEDLE JET art. 3131305
По запросу
14
BLOCK, JET art. 3130909
По запросу
15
O-RING art. 3130916
По запросу
16
PLUNGER ASSEMBLY art. 3131395
По запросу
17
SPRING art. 3130538
По запросу
18
GUIDE HOLDER art. 3131396
По запросу
19
CAP art. 3130519
По запросу
20
E-RING art. 3130518
По запросу
21
PACKING art. -------
По запросу
22
SEAL art. 3130515
По запросу
