модель 2009 года
- Модель Sportsman 500 Touring EFI
- Код модели SPORTSMAN TOURING 500 EFI QUAD (A09DN50EA)

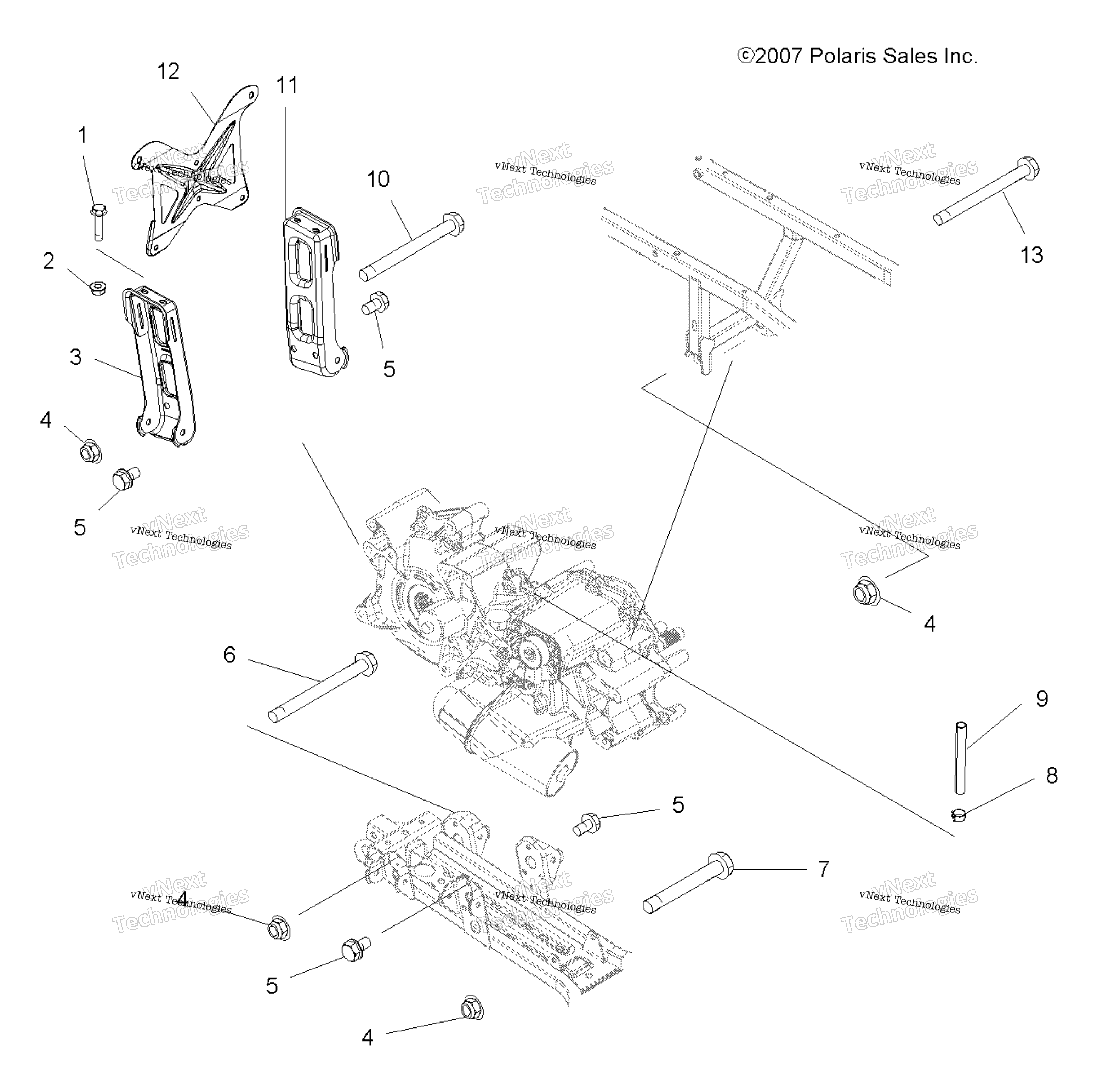

Схема трансмиссии, главного редуктора Mounting для SPORTSMAN TOURING 500 EFI QUAD (A09DN50EA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCR-5/16-18X2,HX/FL,GR 5-Y art. 7518876
По запросу
2
Гайка Polaris art. 7542343
от 310 ₽
3
SUPPORT-RR,RH,BLK art. 5250542-067
По запросу
4
Гайка Polaris art. 7547180
По запросу
5
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
6
Болт кронштейна рычагов Polaris art. 7518365
По запросу
7
SCR-3/8-16X4 FLG HX GR5 Z art. 7518279
По запросу
8
HOSE CLAMP art. 7080307
По запросу
9
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
10
Болт кронштейна рычагов Polaris art. 7518365
По запросу
11
SUPPORT-RR,LH,BLK art. 5250541-067
По запросу
12
BRKT-SUPPORT,RR,BLK art. 5250178-067
По запросу
13
SCREW art. 7517642
По запросу
