модель 2009 года
- Модель Sportsman 550 EFI
- Код модели SPORTSMAN XP 550 (A09ZN55AL/AQ/AS/AT/AX)

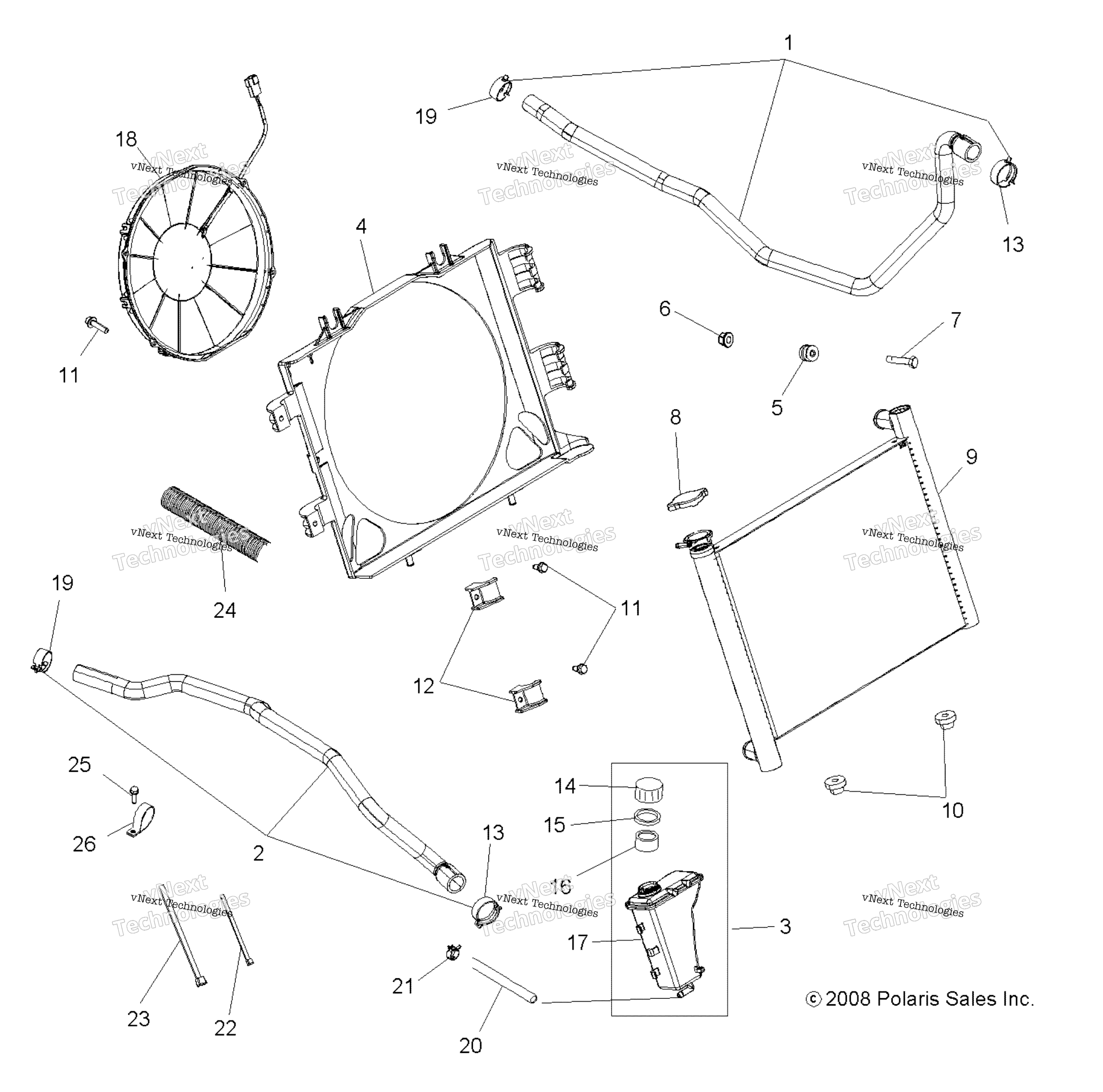

Схема двигателя, системы охлаждения для SPORTSMAN XP 550 (A09ZN55AL/AQ/AS/AT/AX)
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR HOSE ASSEMBLY, 19 MM [Incl. 13,19] art. 1240409
По запросу
2
RADIATOR HOSE ASSEMBLY, 19 MM [Incl. 13,19] art. 1240447
По запросу
3
Расширительный бачок системы охлаждения Polaris art. 1240406
По запросу
4
Вентилятор радиатора Polaris art. 2415279
от 41 349 ₽
5
GROMMET AND INSERT ASSEMBLY art. 5413509
По запросу
6
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
7
BOLT-M6X1.0X30,HXHD,FLG,BLK art. 7518530
По запросу
8
Пробка радиатора Polaris art. 1240466
По запросу
9
Радиатор Polaris art. 1240404
По запросу
10
Подушка радиатора art. 5413510
По запросу
11
SCREW-M6X15,THRD FRM art. 7518918
По запросу
12
CLIP-SHROUD,FAN art. 5437628
По запросу
13
Хомут Polaris art. 7080844
По запросу
14
OVERFLOW CAP art. 5430743
По запросу
15
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
16
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
17
Расширительный бачок системы охлаждения Polaris art. 1240406
По запросу
18
Вентилятор радиатора Polaris art. 2415279
от 41 349 ₽
19
CLAMP,SPRINGBAND 29/12,BLK art. 7080842
По запросу
20
COOLANT LINE, 27 CM art. 8450128-27
По запросу
21
HOSE CLAMP art. 7080307
По запросу
22
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
23
CABLE TIE, 11 IN art. 7080492
По запросу
24
TUBING,CONVOLUTED(1 X6 ) art. 5521324
По запросу
25
BOLT-M6X1.0X15,HXFLG,TAP/R-OD [Built 11/03/08 and After] art. 7518513
По запросу
26
CLAMP,HOSE 1.375,VNL ECOATED [Built 11/03/08 and After] art. 7080908
По запросу
